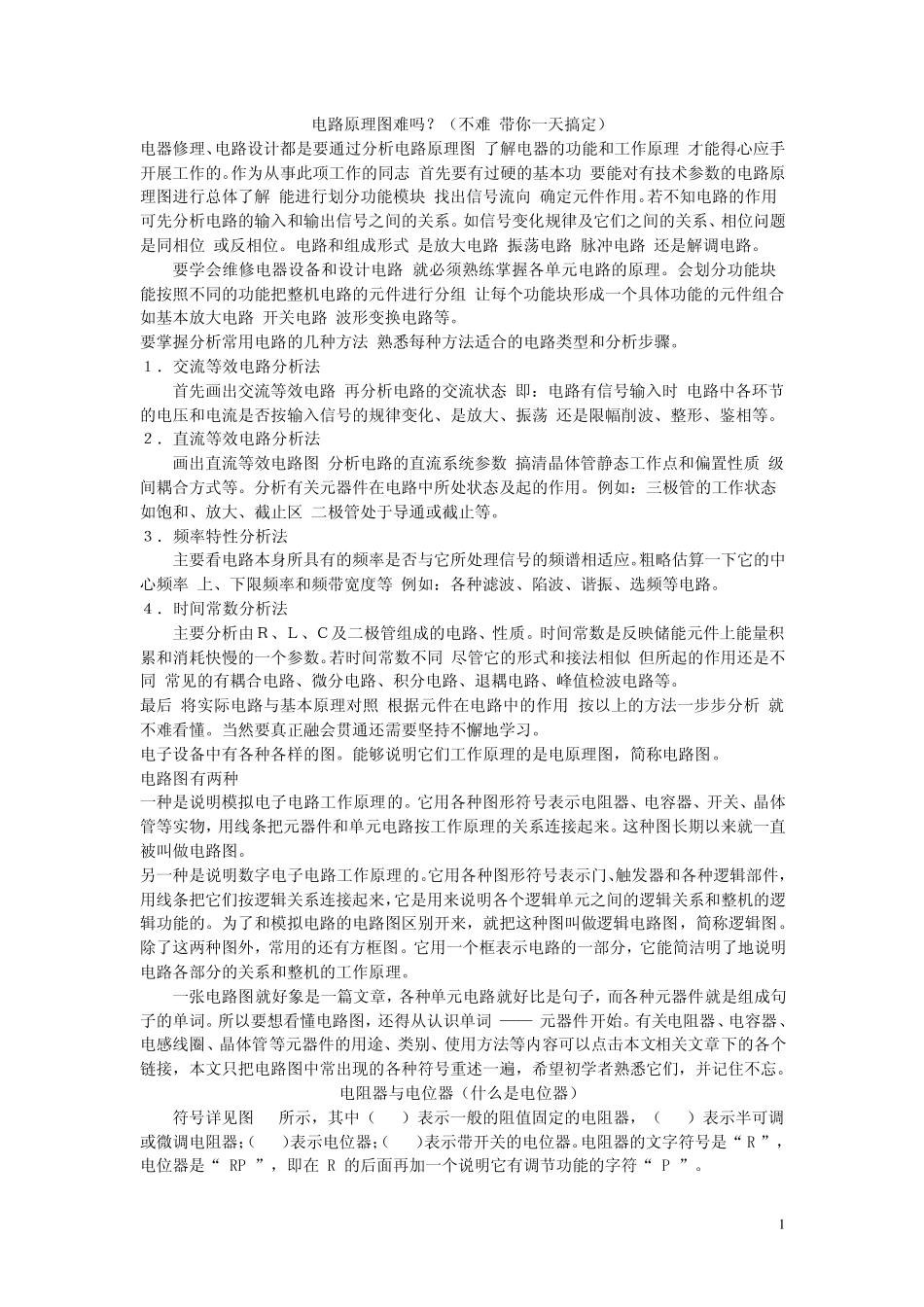

1 电 路 原 理 图 难 吗 ？ （ 不 难 -带 你 一 天 搞 定 ） 电 器 修 理 、电 路 设 计 都 是 要 通 过 分 析 电 路 原 理 图 ,了 解 电 器 的 功 能 和 工 作 原 理 ,才 能 得 心 应 手开 展 工 作 的 。作 为 从 事 此 项 工 作 的 同 志 ,首 先 要 有 过 硬 的 基 本 功 ,要 能 对 有 技 术 参 数 的 电 路 原理 图 进 行 总 体 了 解 ,能 进 行 划 分 功 能 模 块 ,找 出 信 号 流 向 ,确 定 元 件 作 用 。若 不 知 电 路 的 作 用 ,可 先 分 析 电 路 的 输 入 和 输 出 信 号 之 间 的 关 系 。 如 信 号 变 化 规 律 及 它 们 之 间 的 关 系 、 相 位 问 题是 同 相 位 ,或 反 相 位 。 电 路 和 组 成 形 式 ,是 放 大 电 路 ,振 荡 电 路 ,脉 冲 电 路 ,还 是 解 调 电 路 。 要 学 会 维 修 电 器 设 备 和 设 计 电 路 ,就 必 须 熟 练 掌 握 各 单 元 电 路 的 原 理 。 会 划 分 功 能 块 ,能 按照不 同 的 功 能 把整机电 路 的 元 件 进 行 分 组 ,让每个功 能 块 形 成 一 个具体 功 能 的 元 件 组 合,如 基 本 放 大 电 路 ,开 关 电 路 ,波形 变 换电 路 等。 要 掌 握 分 析 常用 电 路 的 几种方法,熟 悉每种方法适合的 电 路 类型和 分 析 步骤。 １．交流 等效电 路 分 析 法 首 先 画出 交流 等效电 路 ,再分 析 电 路 的 交流 状态,即：电 路 有 信 号 输 入 时,电 路 中各 环节的 电 压和 电 流 是 否按输 入 信 号 的 规 律 变 化 、 是 放 大 、 振 荡 ,还 是 限幅削波、 整形 、 鉴相 等。 ２．直流 等效电 路 分 析 法 画出 直流 等效电 路 图 ,分 析 电 路 的 直流 系 统参 数 ,搞 清晶体 管静态工 作 点和 偏置性质,级间 耦合方式 等。 分 析 有 关 元 器 件 在电 路 中所处状态及 起的 作 用 。 例如 ：三极管的 工 作 状态,如 饱和 、 放 大 、 截止区,二极管处于导通 或 截止等。 ３．频率特性分 析 法 主要 看电 路 本 身所具有 的 频率是 否与它 所...
