电路探秘知识点(常)

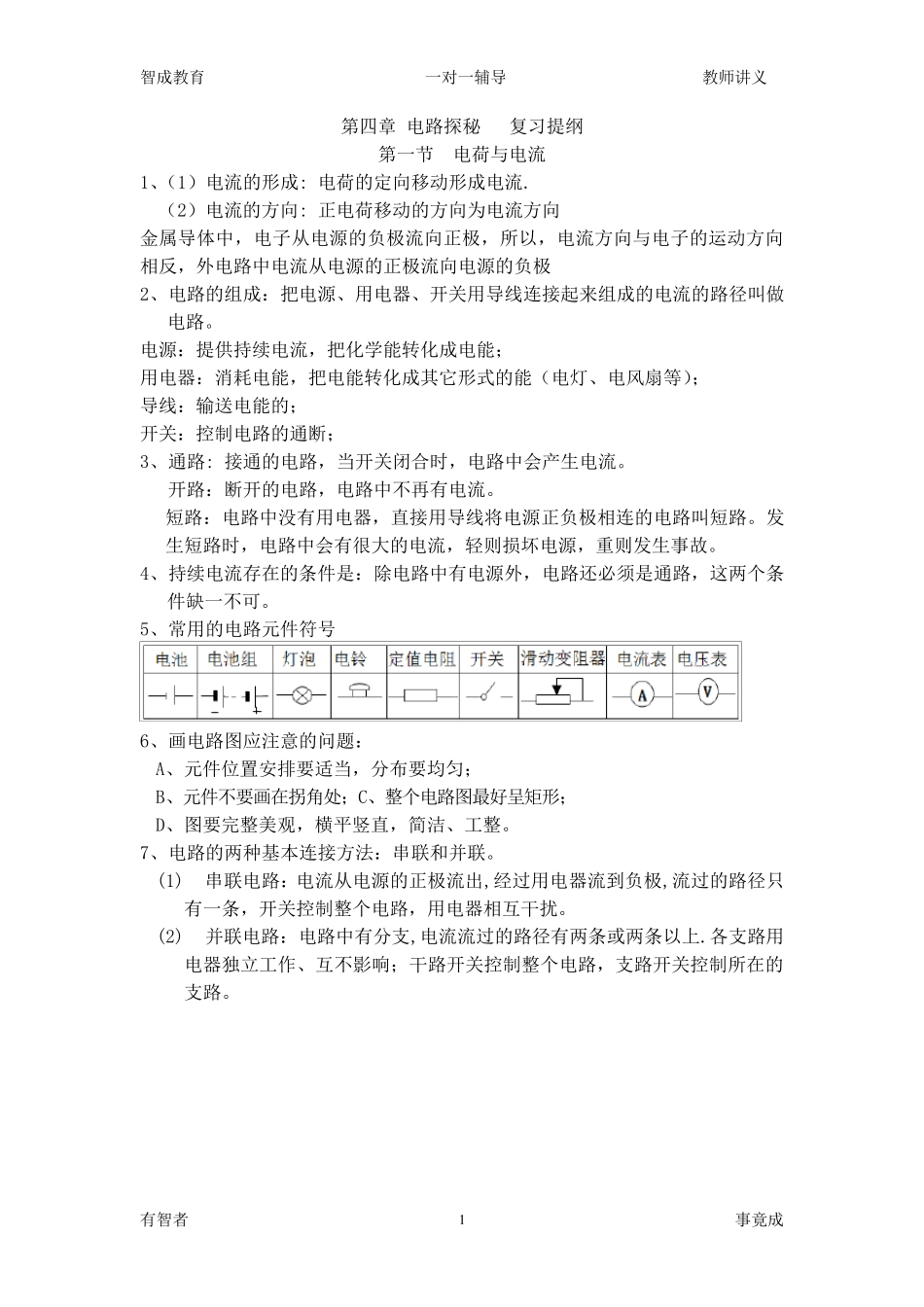

电路探秘知识点(常)_第1页
1/6

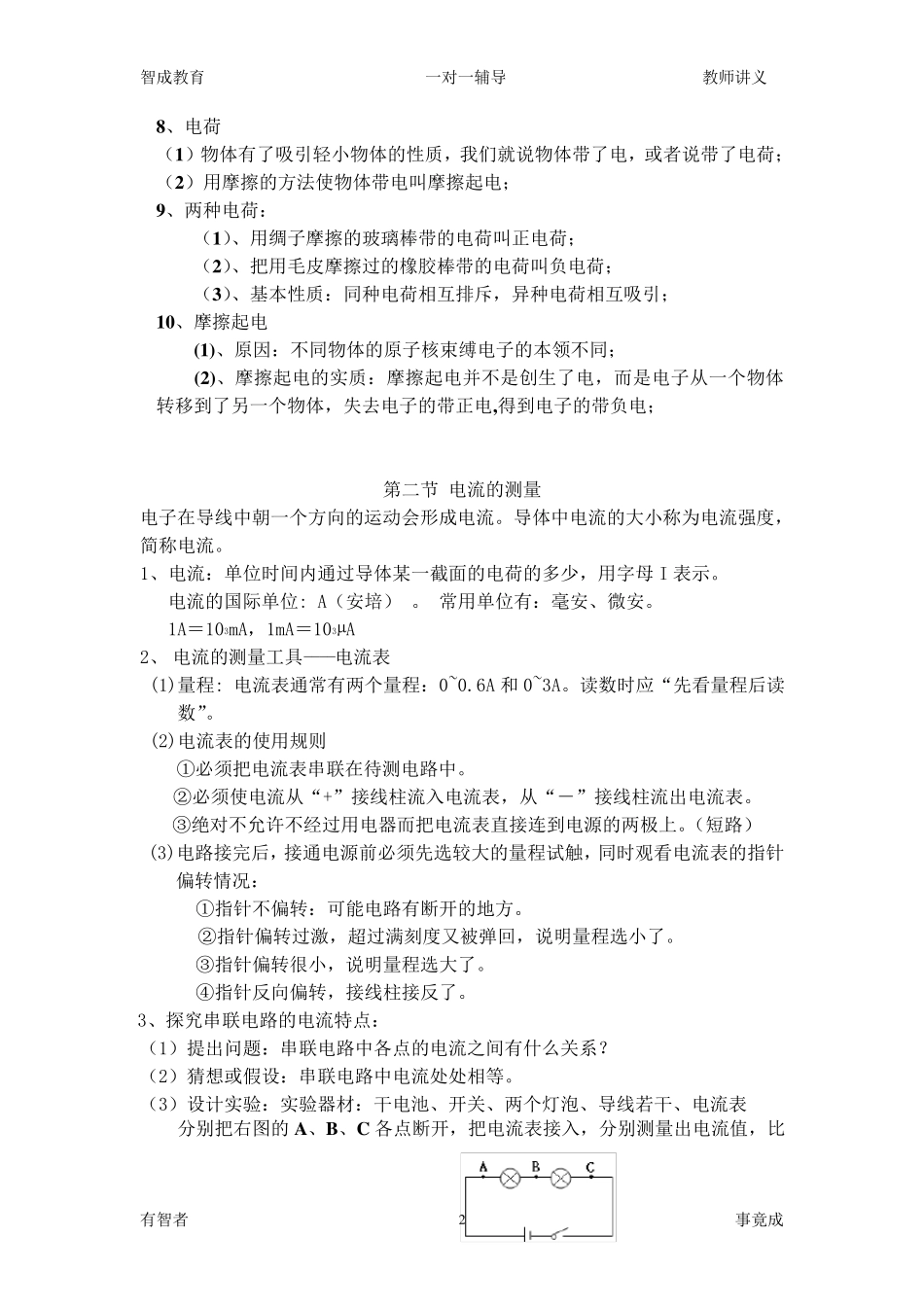

电路探秘知识点(常)_第2页
2/6

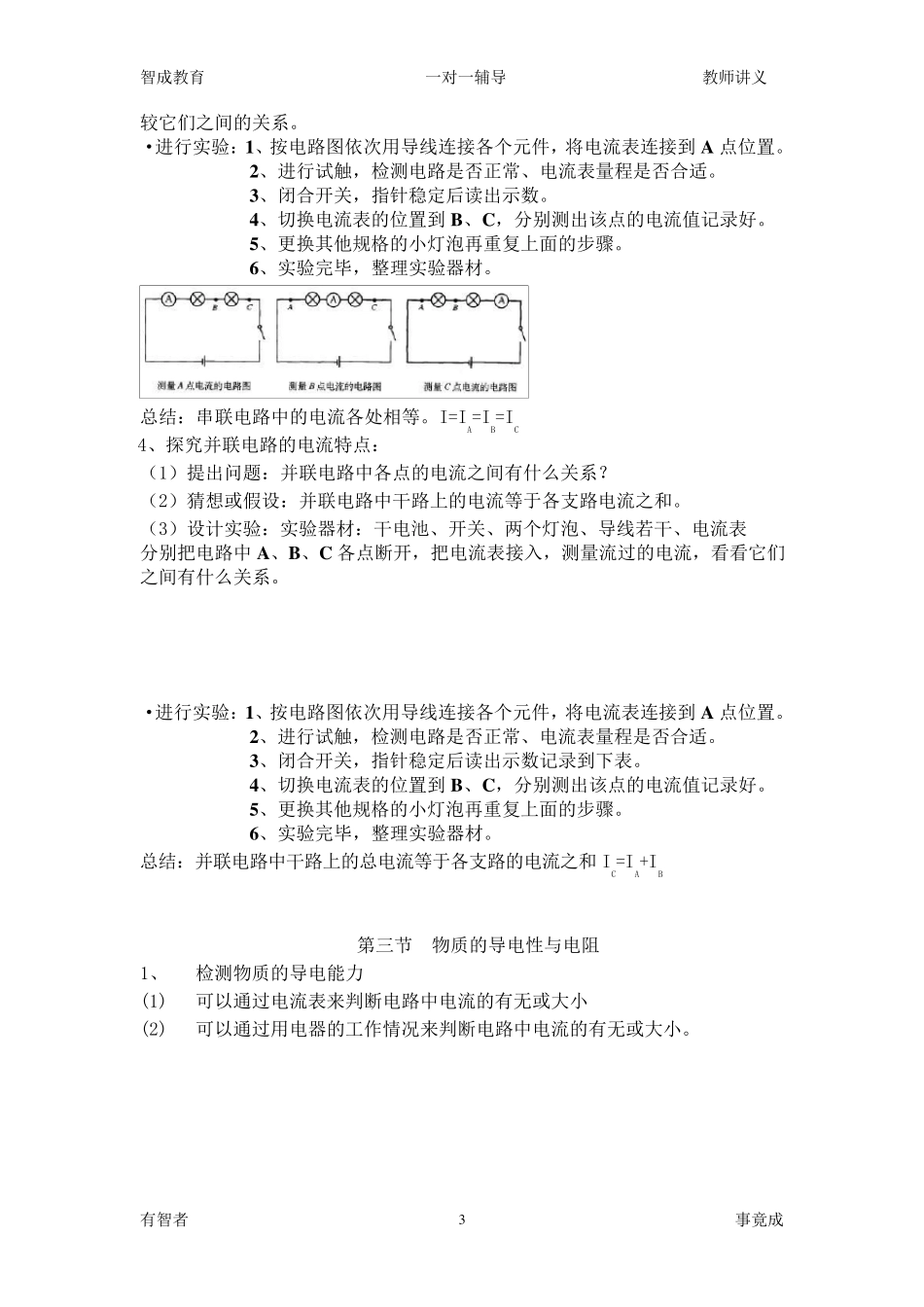

电路探秘知识点(常)_第3页
3/6
智成教育 一对一辅导 教师讲义 有智者 事竟成 1 第四章 电路探秘 复习提纲 第一节 电荷与电流 1、(1)电流的形成: 电荷的定向移动形成电流. (2)电流的方向: 正电荷移动的方向为电流方向 金属导体中,电子从电源的负极流向正极,所以,电流方向与电子的运动方向相反,外电路中电流从电源的正极流向电源的负极 2、电路的组成:把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。 电源:提供持续电流,把化学能转化成电能; 用电器:消耗电能,把电能转化成其它形式的能(电灯、电风扇等); 导线:输送电能的; 开关:控制电路的通断; 3、通路: 接通的电路,当开关闭合时,电路中会产生电流。 开路:断开的电路,电路中不再有电流。 短路:电路中没有用电器,直接用导线将电源正负极相连的电路叫短路。发生短路时,电路中会有很大的电流,轻则损坏电源,重则发生事故。 4、持续电流存在的条件是:除电路中有电源外,电路还必须是通路,这两个条件缺一不可。 5、常用的电路元件符号 6、画电路图应注意的问题: A、元件位置安排要适当,分布要均匀; B、元件不要画在拐角处;C、整个电路图最好呈 矩 形; D、图要完 整美 观 ,横 平 竖 直,简 洁 、工 整。 7、电路的两种 基 本 连接方法 :串 联 和 并 联 。 (1) 串 联 电路:电流从电源的正极流出 ,经 过 用电器流到 负极,流过 的路径只有一条,开关控制整个电路,用电器相互 干 扰 。 (2) 并 联 电路:电路中有分支 ,电流流过 的路径有两条或 两条以上 .各 支 路用电器独 立 工 作 、互 不影 响 ;干 路开关控制整个电路,支 路开关控制所在的支 路。 智 成 教 育 一 对 一 辅 导 教 师 讲 义 有 智 者 事 竟 成 2 8、 电 荷 ( 1) 物 体 有 了 吸 引 轻 小 物 体 的 性 质 , 我 们 就 说 物 体 带 了 电 , 或 者 说 带 了 电 荷 ; ( 2) 用 摩 擦 的 方 法 使 物 体 带 电 叫 摩 擦 起 电 ; 9、 两 种 电 荷 : ( 1)、 用 绸 子 摩 擦 的 玻 璃 棒 带 的 电 荷 叫 正 电 荷 ; ( 2)、 把 用 毛 皮 摩 擦 过 的 橡 胶 棒 带 的 电 荷 叫 负 电 荷 ; ( 3)、 基 本 性 质 : 同 种 电 荷 相 互 排 斥 , 异 种 电 荷 相 互...
