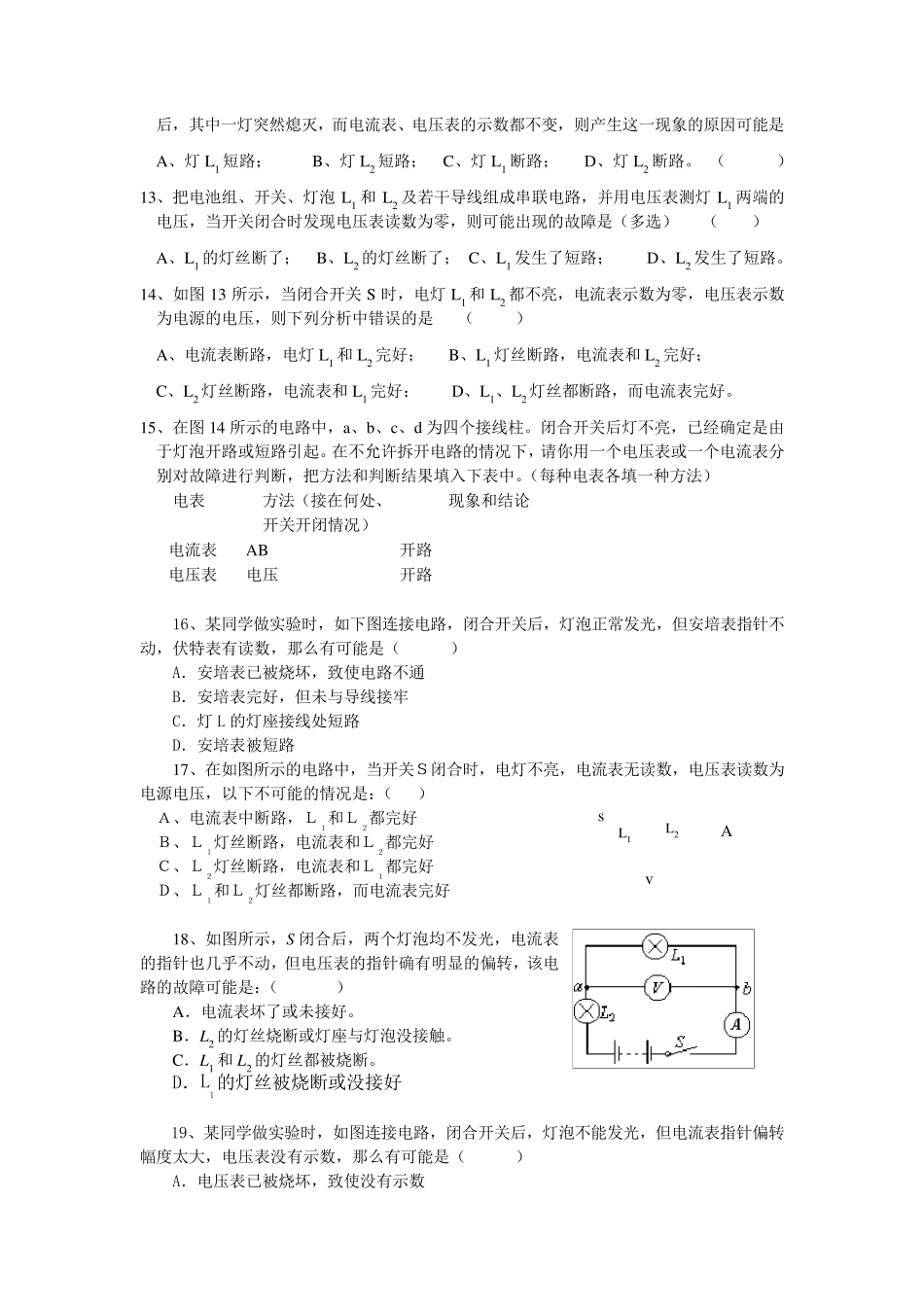

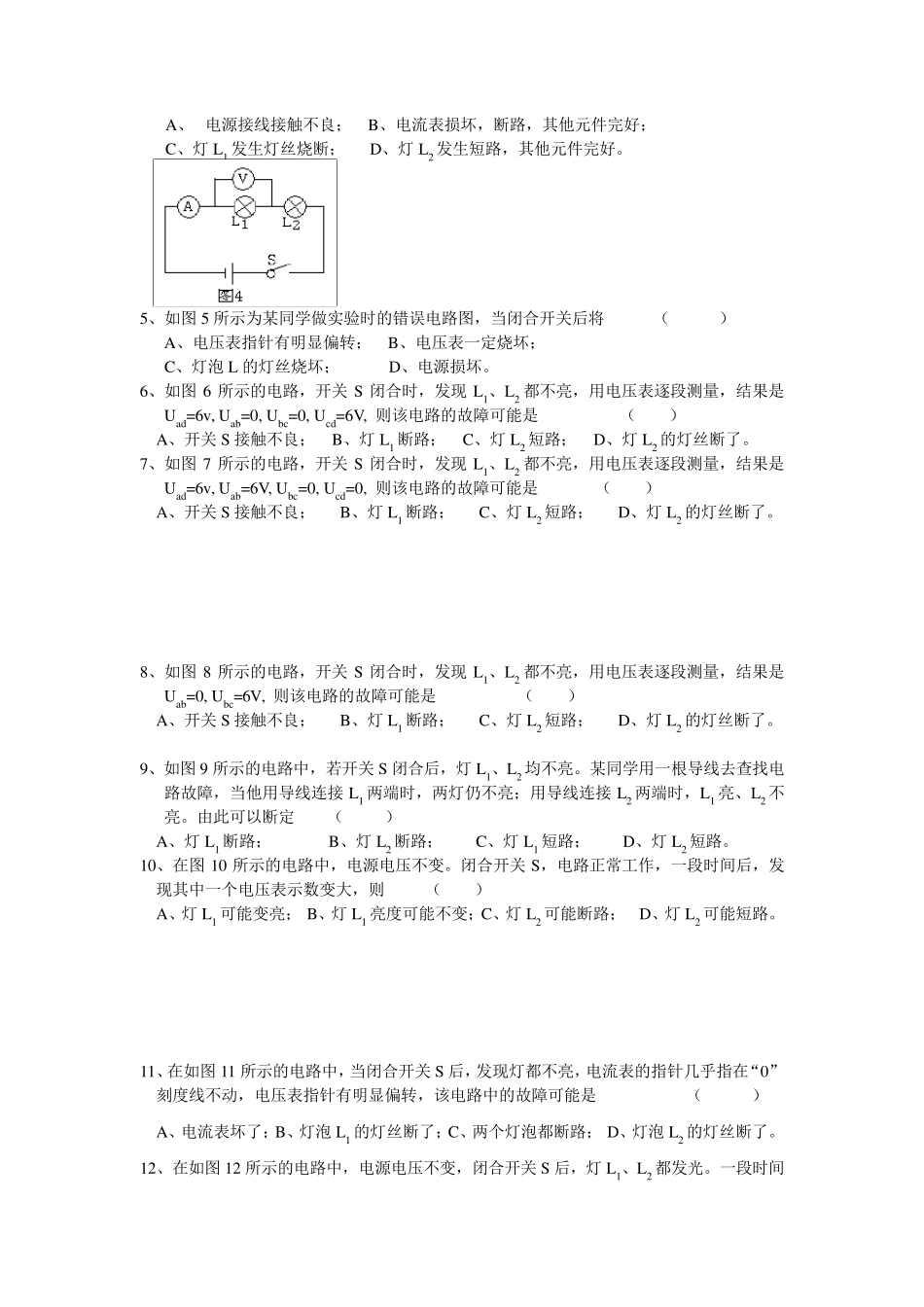

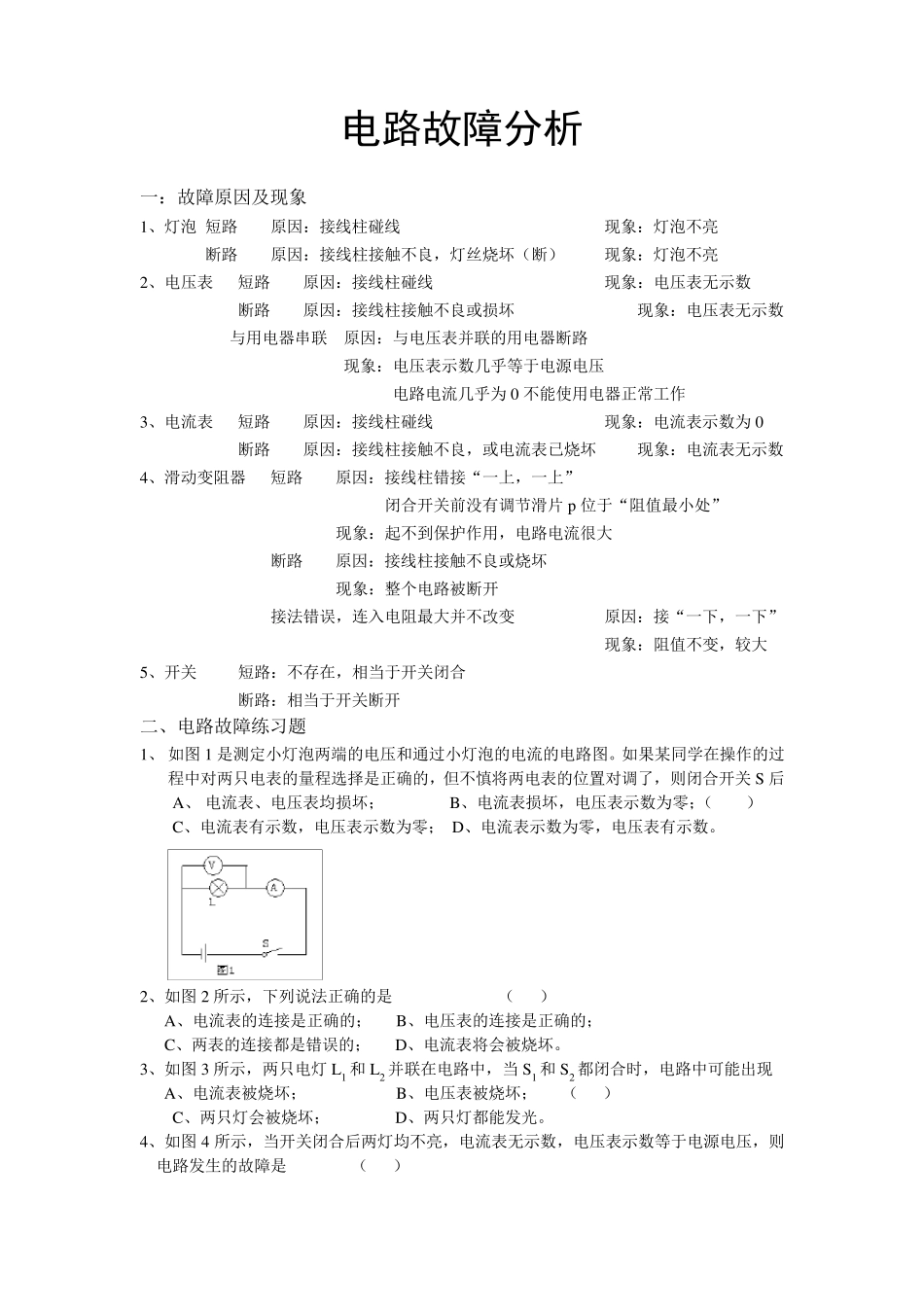

电路故障分析 一：故障原因及现象 1、灯泡 短路 原因：接线柱碰线 现象：灯泡不亮 断路 原因：接线柱接触不良，灯丝烧坏（断） 现象：灯泡不亮 2、电压表 短路 原因：接线柱碰线 现象：电压表无示数 断路 原因：接线柱接触不良或损坏 现象：电压表无示数 与用电器串联 原因：与电压表并联的用电器断路 现象：电压表示数几乎等于电源电压 电路电流几乎为0 不能使用电器正常工作 3、电流表 短路 原因：接线柱碰线 现象：电流表示数为0 断路 原因：接线柱接触不良，或电流表已烧坏 现象：电流表无示数 4、滑动变阻器 短路 原因：接线柱错接“一上，一上” 闭合开关前没有调节滑片 p 位于“阻值最小处” 现象：起不到保护作用，电路电流很大 断路 原因：接线柱接触不良或烧坏 现象：整个电路被断开 接法错误，连入电阻最大并不改变 原因：接“一下，一下” 现象：阻值不变，较大 5、开关 短路：不存在，相当于开关闭合 断路：相当于开关断开 二、电路故障练习题 1、 如图 1 是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后 A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（ ） C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。 2、如图 2 所示，下列说法正确的是 （ ） A、电流表的连接是正确的； B、电压表的连接是正确的； C、两表的连接都是错误的； D、电流表将会被烧坏。 3、如图 3 所示，两只电灯L1 和 L2 并联在电路中，当 S1 和 S2 都闭合时，电路中可能出现 A、电流表被烧坏； B、电压表被烧坏； （ ） C、两只灯会被烧坏； D、两只灯都能发光。 4、如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ） A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好； C、灯L1 发生灯丝烧断； D、灯L2 发生短路，其他元件完好。 5、如图5 所示为某同学做实验时的错误电路图，当闭合开关后将 （ ） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡L 的灯丝烧坏； D、电源损坏。 6、如图6 所示的电路，开关S 闭合时，发现L1、L2 都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是 ...
