电路板故障维修判断指导—流程图

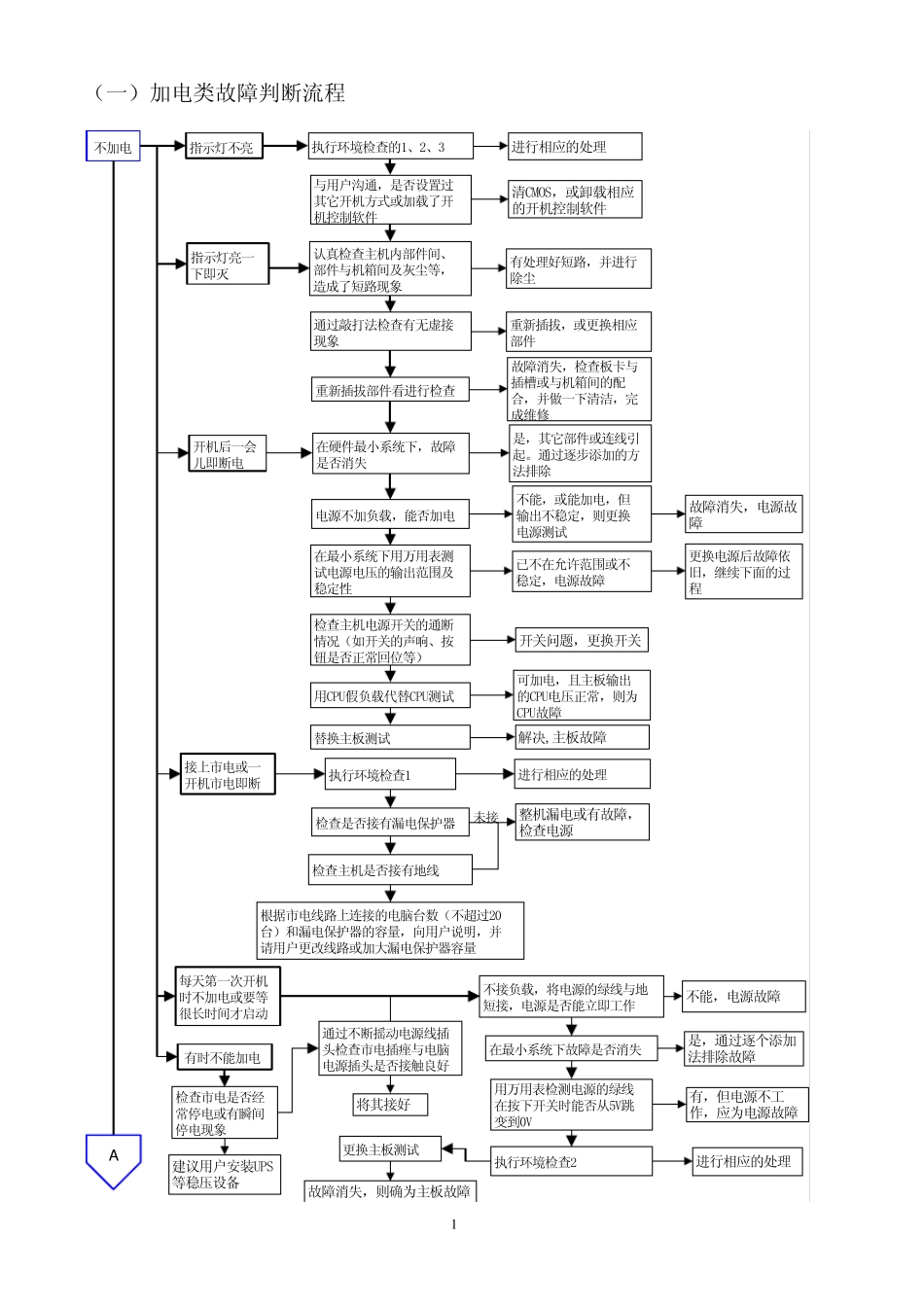

电路板故障维修判断指导—流程图_第1页
1/29

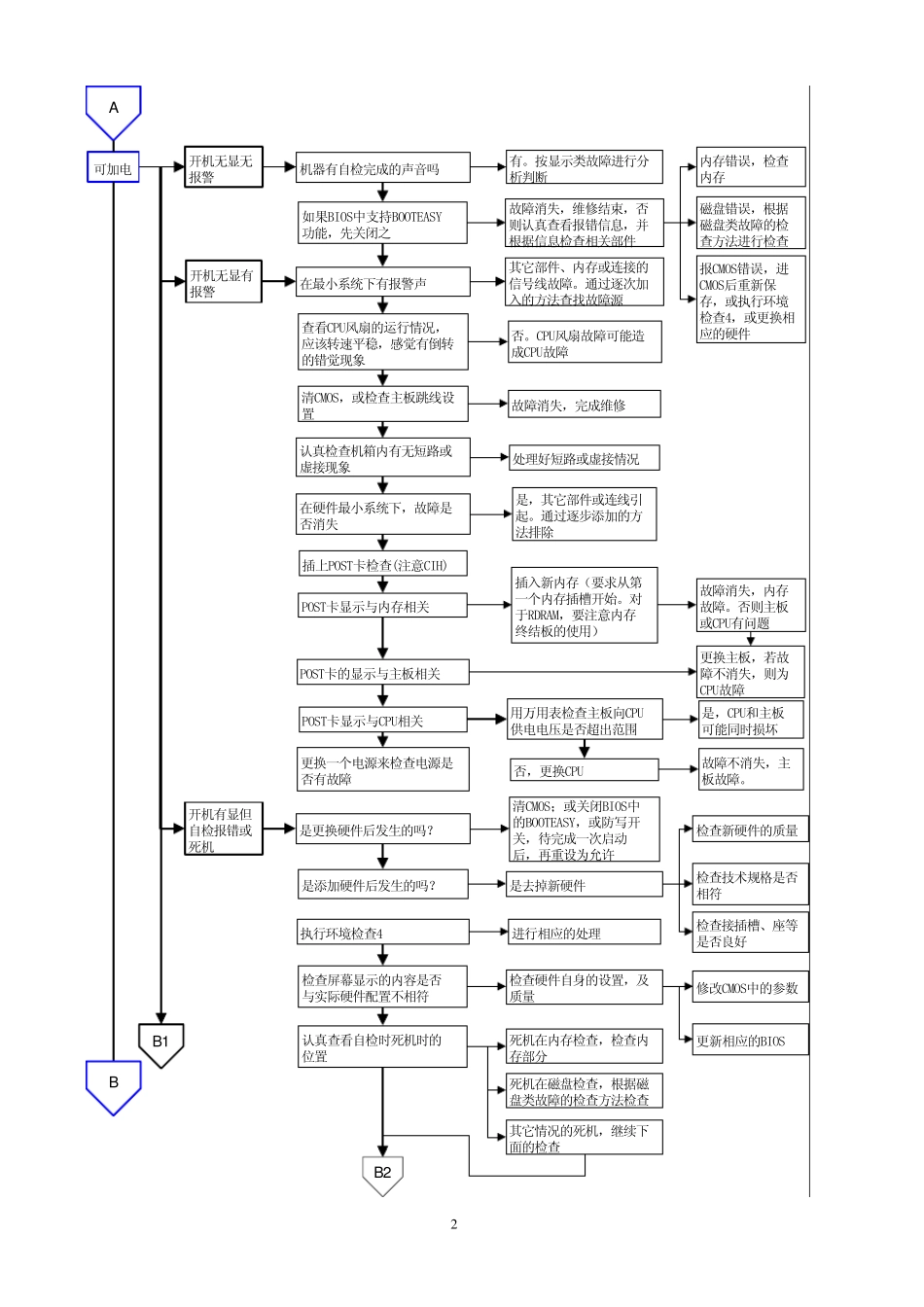

电路板故障维修判断指导—流程图_第2页
2/29

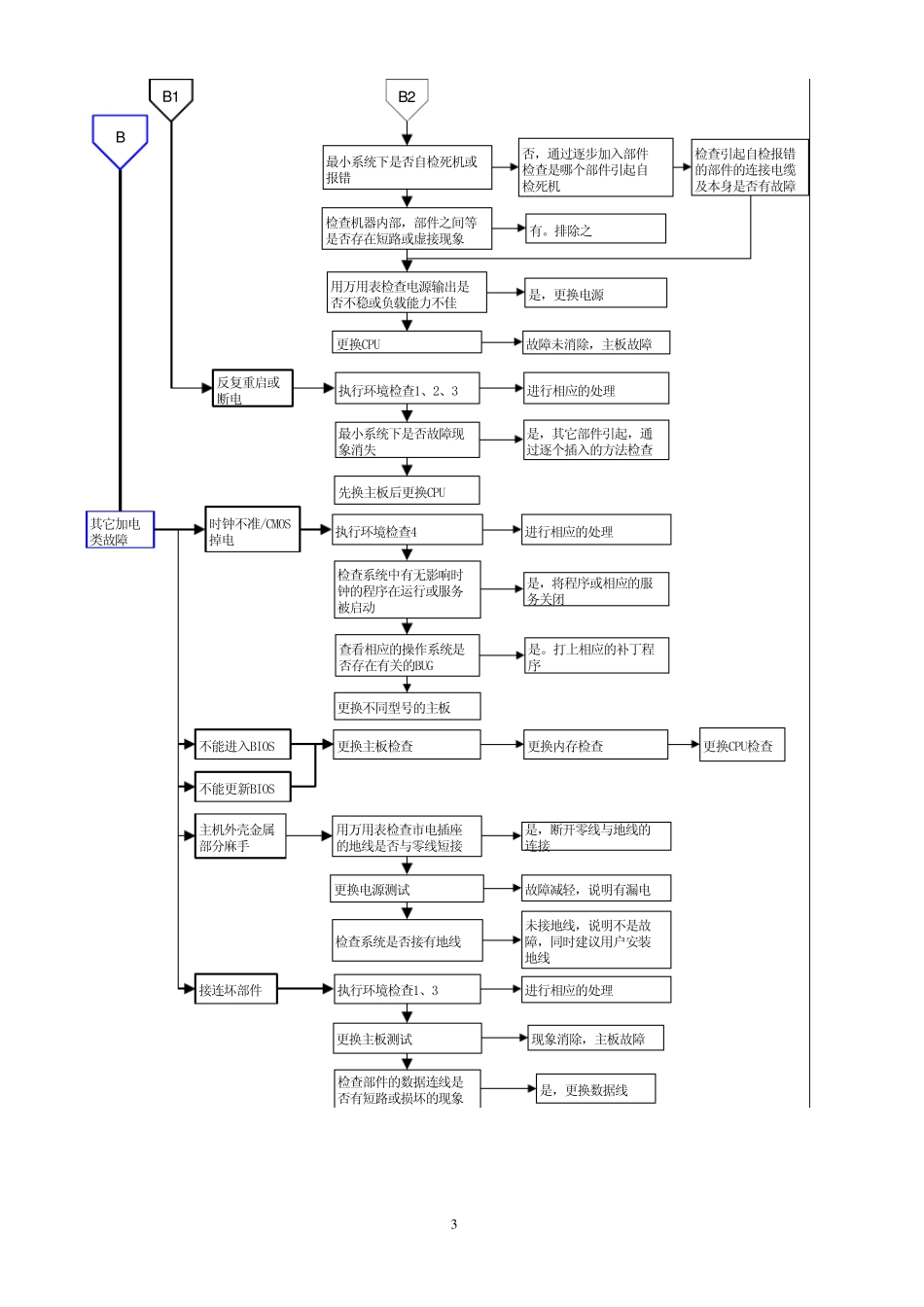

电路板故障维修判断指导—流程图_第3页
3/29
1 (一)加电类故障判断流程 不加电指示灯不亮指示灯亮一下即灭接上市电或一开机市电即断每天第一次开机时不加电或要等很长时间才启动有时不能加电执行环境检查的1、2、3与用户沟通,是否设置过其它开机方式或加载了开机控制软件电源不加负载,能否加电进行相应的处理清CMOS,或卸载相应的开机控制软件不能,或能加电,但输出不稳定,则更换电源测试在最小系统下用万用表测试电源电压的输出范围及稳定性已不在允许范围或不稳定,电源故障故障消失,电源故障用CPU假负载代替CPU测试可加电,且主板输出的CPU电压正常,则为CPU故障替换主板测试解决,主板故障在硬件最小系统下,故障是否消失是,其它部件或连线引起。通过逐步添加的方法排除A执行环境检查1检查是否接有漏电保护器整机漏电或有故障,检查电源未接检查主机是否接有地线进行相应的处理根据市电线路上连接的电脑台数(不超过20台)和漏电保护器的容量,向用户说明,并请用户更改线路或加大漏电保护器容量检查市电是否经常停电或有瞬间停电现象将其接好不接负载,将电源的绿线与地短接,电源是否能立即工作不能,电源故障建议用户安装UPS等稳压设备是,通过逐个添加法排除故障更换主板测试进行相应的处理在最小系统下故障是否消失通过不断摇动电源线插头检查市电插痤与电脑电源插头是否接触良好用万用表检测电源的绿线在按下开关时能否从5V跳变到0V有,但电源不工作,应为电源故障执行环境检查2故障消失,则确为主板故障更换电源后故障依旧,继续下面的过程认真检查主机内部件间、部件与机箱间及灰尘等,造成了短路现象有处理好短路,并进行除尘重新插拔部件看进行检查故障消失,检查板卡与插槽或与机箱间的配合,并做一下清洁,完成维修开机后一会儿即断电检查主机电源开关的通断情况(如开关的声响、按钮是否正常回位等)开关问题,更换开关通过敲打法检查有无虚接现象重新插拔,或更换相应部件 2 A可加电开机无显无报警开机无显有报警开机有显但自检报错或死机在最小系统下有报警声其它部件、内存或连接的信号线故障。通过逐次加入的方法查找故障源查看CPU风扇的运行情况,应该转速平稳,感觉有倒转的错觉现象否。CPU风扇故障可能造成CPU故障插上POST卡检查(注意CIH)POST卡的显示与主板相关POST卡显示与内存相关插入新内存(要求从第一个内存插槽开始。对于RDRAM,要注意内存终结板的使用)更换一个电源来检查电源是否有故障用万用表检查主板向CPU供电电压是否超出范围是,CPU和主板...
