电路的动态分析问题

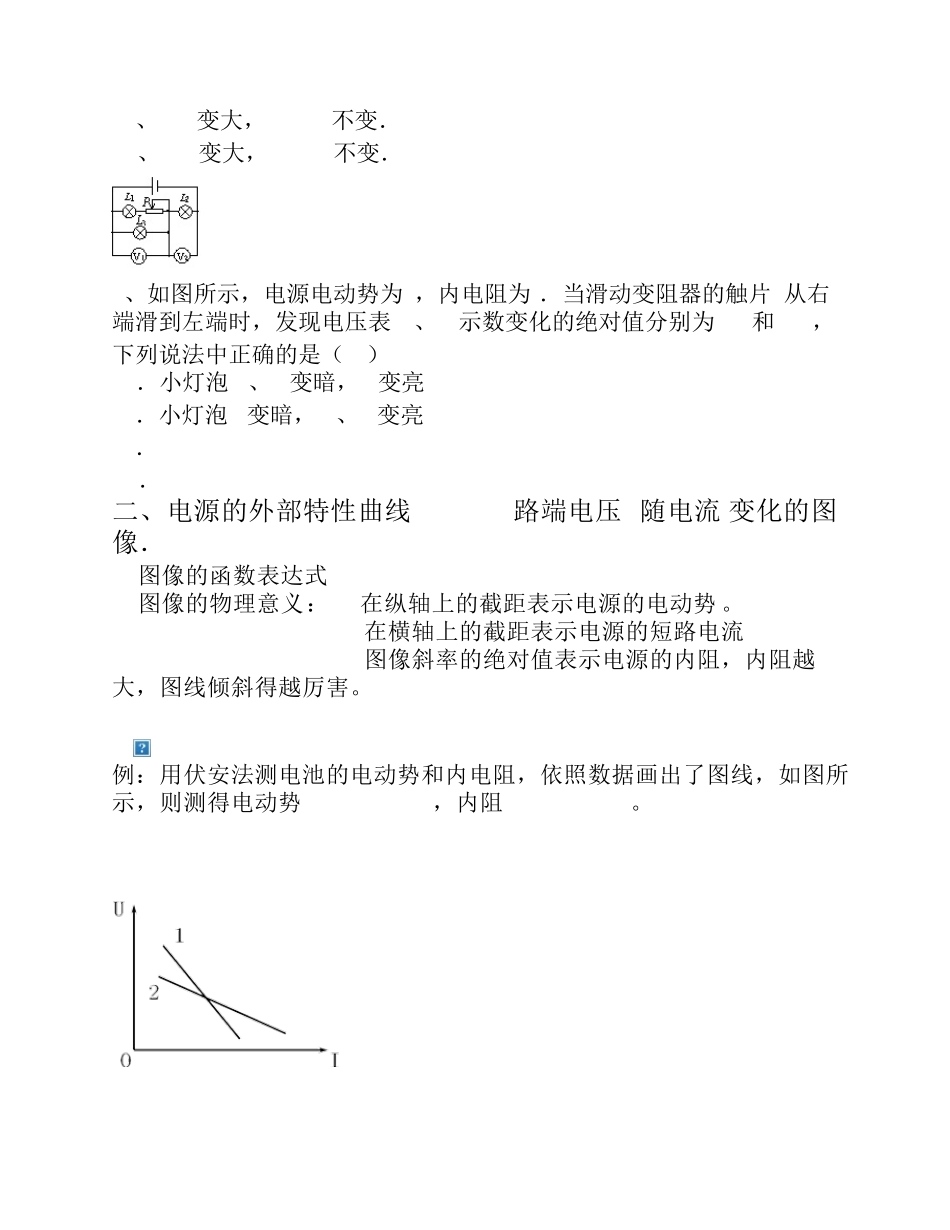

闭合电路的欧姆定律的应用 一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。 讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。(4)由U内=I总r，确定电源的内电压如何变化。(5)由U外=E-U内，确定电源的外电压如何变化。(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化? 练习1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（ ）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（ ）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？ 4、 在如图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是 （ ） A、U1/I不变，ΔU1/ΔI不变． B、U2/I变大，ΔU2/ΔI变大． C、U2/I变大，ΔU2/ΔI不变． D、U3/I变大，ΔU3/ΔI不变．5、如图所示，电源电动势为E，内电阻为r．当滑动...
