电阻、电容、电感的识别与检测

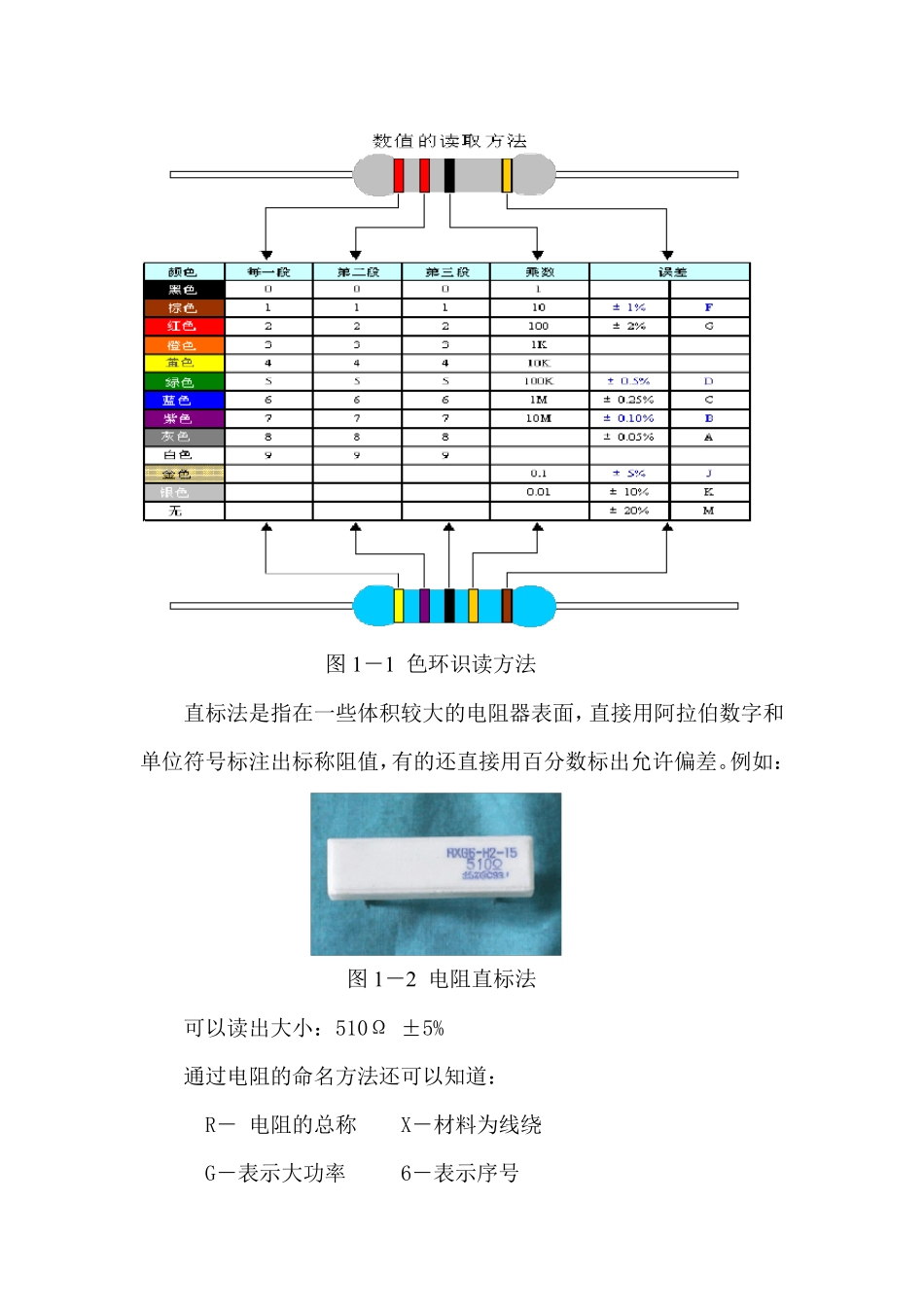

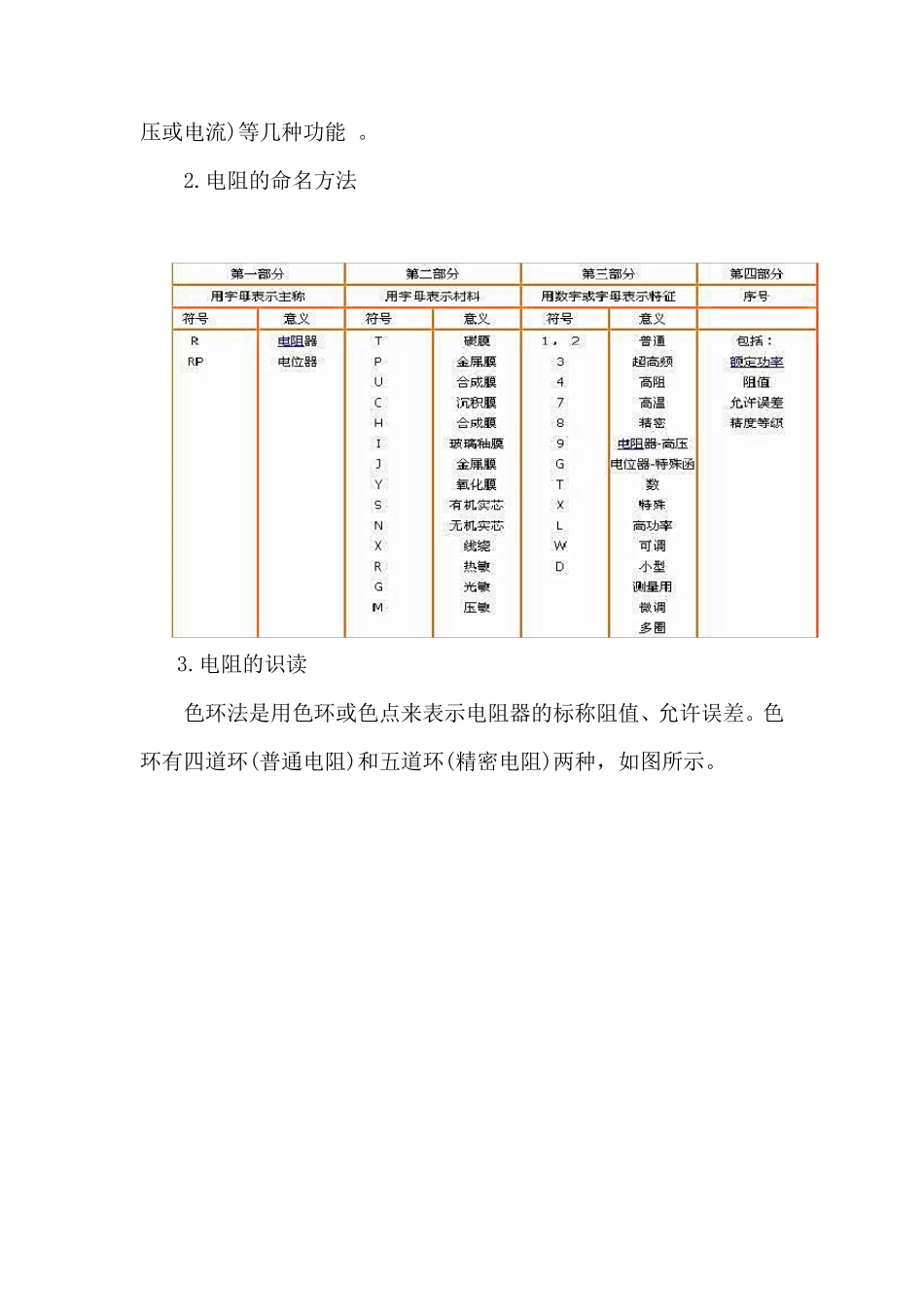

电阻、电容、电感的识别与检测 1.能掌握电阻的基础知识，学会电阻识别与检测的方法。 2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。 3.能掌握电感的相关知识，学会电感识别与检测的方法。 在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。电子元器件是元件和器件的总称。电子元件是指在工厂生产加工时不改变分子成分的成品。例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。电子器件是指在工厂生产加工时改变了分子结构的成品。例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。 一、电阻的基础知识 1.电阻的定义 电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电任务目标 情景描述 任务准备 压或电流)等几种功能 。 2.电阻的命名方法 3.电阻的识读 色环法是用色环或色点来表示电阻器的标称阻值、允许误差。色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。 图1－1 色环识读方法 直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。例如： 图1－2 电阻直标法 可以读出大小：510Ω ±5% 通过电阻的命名方法还可以知道： R－ 电阻的总称 X－材料为线绕 G－表示大功率 6－表示序号 4.常见电阻的分类 常见的电阻外形如图1-3 所示。 炭膜电阻 金属膜电阻（RJ） 绕线电阻（RX） 贴片电阻 碳膜电位器 光敏电阻 热敏电阻 图1－3 电阻的分类 5.万用表测量电阻 第一步 选档位 把指针打到如图所示的档位（欧姆档Ω）这 是 测量电阻用的档位。 第二步 识刻度 电流和电压的读数的起始位置0 在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。 电阻档 刻度线 第三步 机械调零 万用表玻璃面下方中心有一园形塑料，可用一字螺丝刀调节，使万用表不使用时指针调至静态零位，这就称机械调零。 机械调第四步 欧姆调零 将万用表两个笔头对接然后看指针是否指向0 位置。如果不是万用表有个机械调节的地方，转动它让它归...
