电阻器的分类及型号命名方法

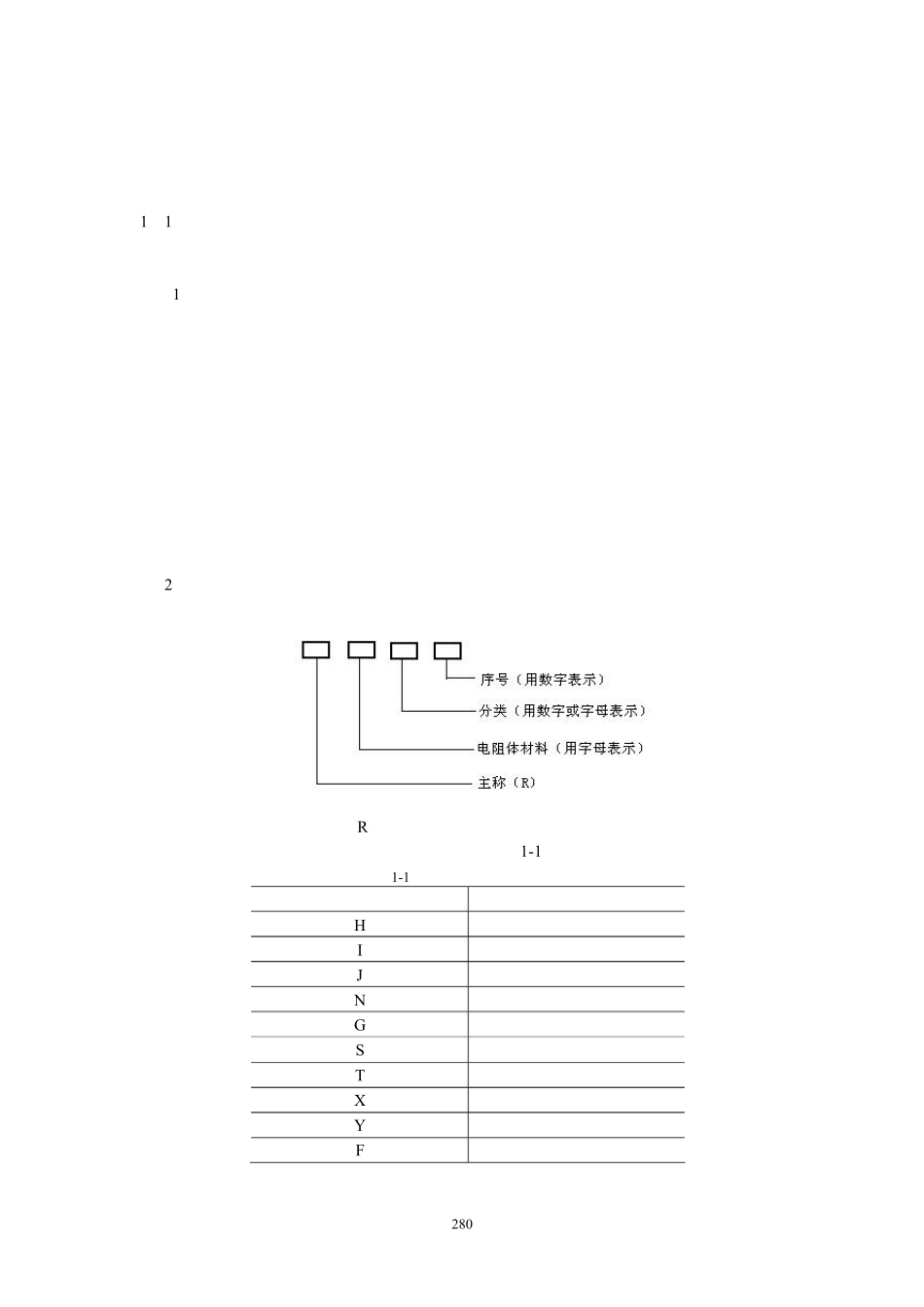

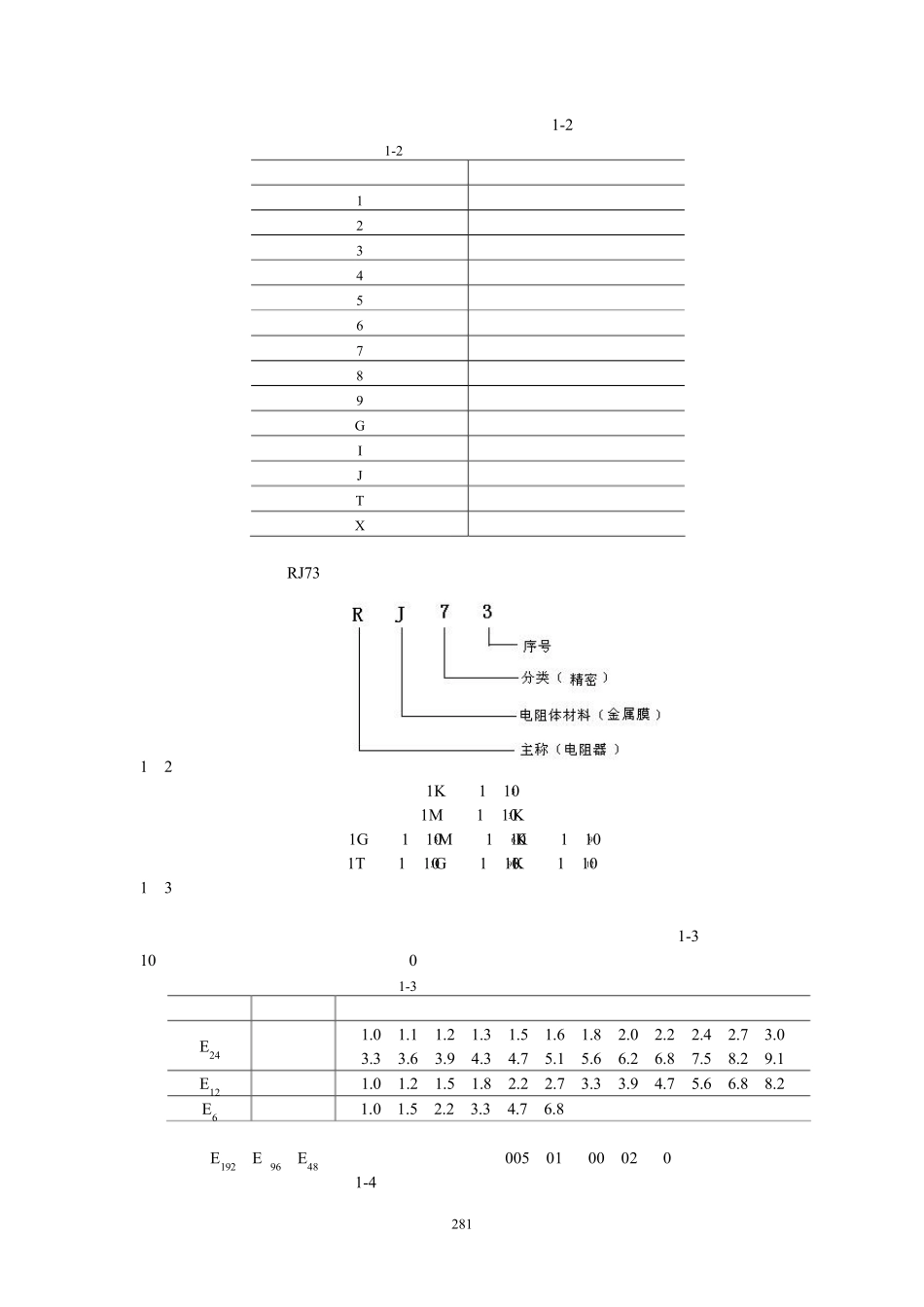

280 附录Ⅰ 电阻器 1．1 电阻器的分类及型号命名方法 电阻器是具有一定电阻值的电子元件，也叫电阻。它是组成电子电路不可缺少的元件， 在电子设备中应用最为广泛，约占电子元件总数的三分之一。 1．电阻器的分类 电阻器的种类很多，随着电子技术的发展，新型电阻器会日益增多。电阻器分为固定 电阻器和可变电阻器两大类。固定电阻器按电阻体材料及用途又可分成多个种类： 按电阻体材料来分，电阻器可以分为线绕型和非线绕型两大类。非线绕型的电阻又分 为薄膜型和合成型两类。 按电阻器的用途来分，电阻器分为通用电阻器、精密电阻器、高阻电阻器、功率型电 阻、高压电阻器和高频电阻器等。 按电阻器的结构来分，又可以分为圆柱形电阻器、管形电阻器、圆盘形电阻器以及平 面形电阻器等。 按引出线形式的不同，电阻器又可分为轴向引线型、径向引线型、同向引线型及无引 线型等。 按保护方式的不同，电阻器又可分为无保护、涂漆、塑压、密封和真空密封等类型。 2．电阻器的型号命名方法 根据我国有关标准的规定，我国电阻器的型号命名方法如下： 第一部分为主称，用字母 R 表示。 第二部分为电阻体材料，用字母表示，如附录表 1­1 所示。 附录表 1­1 电阻器体材料部分的符号和意义 符号 含义 H 合成碳膜 I 玻璃铀膜 J 金属膜 N 无机实芯 G 沉积膜 S 有机实芯 T 碳膜 X 线绕 Y 氧化膜 F 复合膜281 第三部分为分类特征，用数字或字母表示，如附录表 1­2 所示。 附录表 1­2 电阻器分类特征部分的符号和意义 符号 意义 1 普通 2 普通 3 超高频 4 高阻 5 高温 6 高湿 7 精密 8 高压 9 特殊 G 高功率 I 被漆 J 精密 T 可调 X 小型 第四部分为序号，用数字表示，以区别外型尺寸和性能参数。 电阻型号举例：RJ73 型精密金属膜电阻器 1．2 电阻器的单位及换算 1KΩ=1×10 3 Ω 1MΩ=1×10 3 KΩ 1GΩ=1×10 3 MΩ=1×10 6 KΩ=1×10 9 Ω 1TΩ=1×10 3 GΩ=1×10 9 KΩ=1×10 12 Ω 1．3 电阻器的标称阻值 为了便于生产和使用， 国家统一规定了一系列阻值作为电阻器 （电位器） 阻值的标准值， 这一系列阻值叫做电阻的标称阻值，简称标称值。电阻器的标称值为附录表 1­3 所列数字的 10 n 倍，其中，n 为正整数、负整数或 0。 附录表 1­3 电阻器（电位器）的标称阻值 系 列 精度等级 标称电阻值 E24 Ⅰ 1.0...
