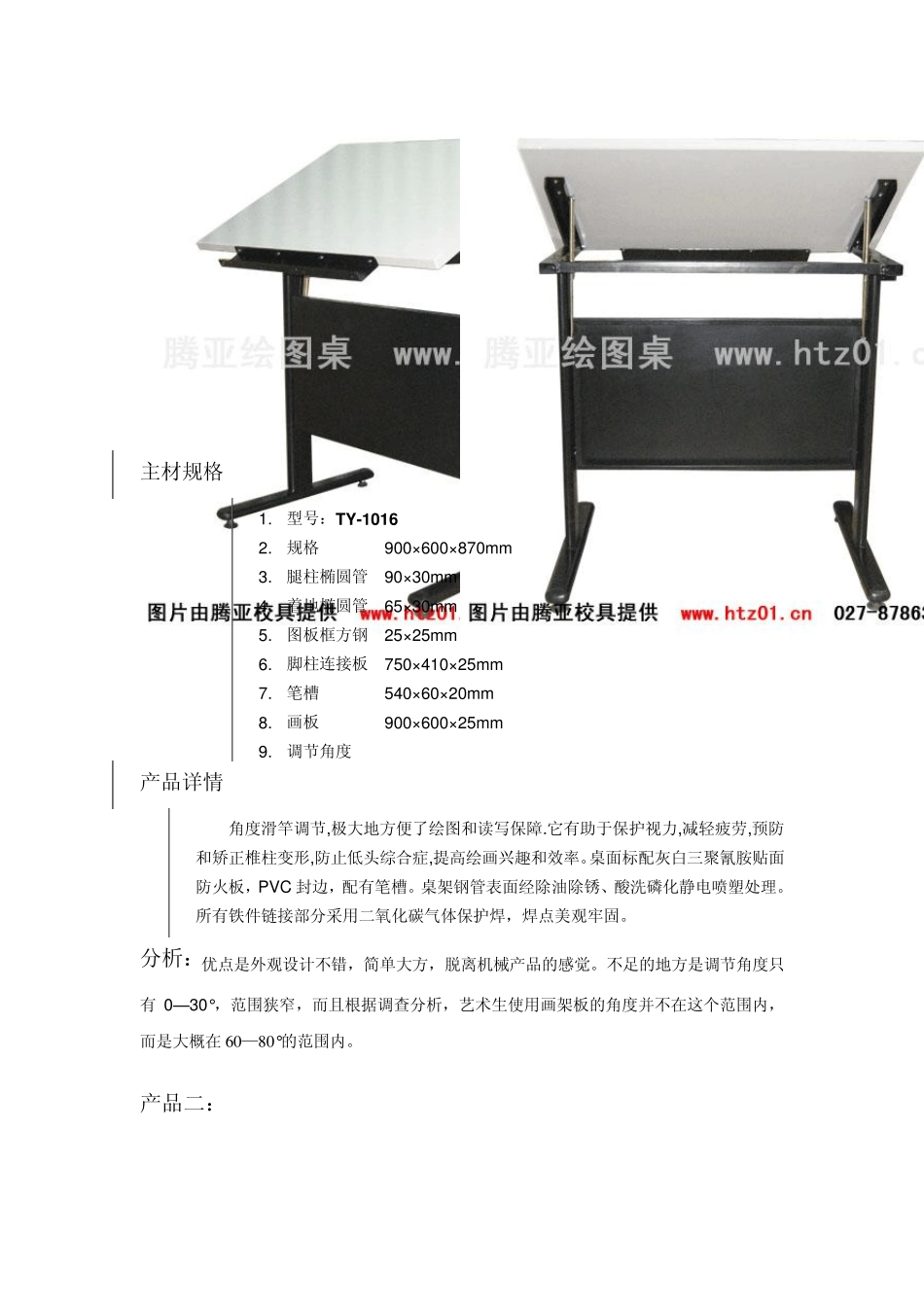

画板桌改良设计说明 一.设计背景 1 . 教室空间分析 学校教室空间是有限的,现在的画室基本都是这样,都有画架与画板,还有课桌和凳子。上绘画课的时候,就把课桌堆起来放在贴在墙边,把画架画板摆出来作画;上非绘画课的时候,就把画架画板收起来,把课桌都一个个移回来摆好。这样搬来搬去非常麻烦,而且画室也显得凌乱不堪,影响作画心情,空间也没有能够充分利用。 2 . 舒适度分析 现在很多课桌并没有从人机工程角度来设计,比如桌面与水平面的夹角为 0 度,这样长时间水平作画与平常上课时,低头过于低或低头时间过长,会影响视力以及导致颈椎问题,危害学生的健康。 3 . 使用者感受及提出的缺陷 画架并没有放书包、水杯、书本以及绘画工具的地方,而书桌又堆在一旁无法利用。 二.市场调研 有需求就有设计,绘画桌已经在市场上出现并且也获得了很多肯定。产品也很多,但是还是存在有一些地方值得改进。接下来我们就要分析一下已有产品的好坏与不足。 产品一: 主材规格 1. 型号:TY-1016 2. 规格 900×600×870mm 3. 腿柱椭圆管 90×30mm 4. 着地椭圆管 65×30mm 5. 图板框方钢 25×25mm 6. 脚柱连接板 750×410×25mm 7. 笔槽 540×60×20mm 8. 画板 900×600×25mm 9. 调节角度 产品详情 角度滑竿调节,极大地方便了绘图和读写保障.它有助于保护视力,减轻疲劳,预防和矫正椎柱变形,防止低头综合症,提高绘画兴趣和效率。桌面标配灰白三聚氰胺贴面防火板,PVC 封边,配有笔槽。桌架钢管表面经除油除锈、酸洗磷化静电喷塑处理。所有铁件链接部分采用二氧化碳气体保护焊,焊点美观牢固。 分析:优点是外观设计不错,简单大方,脱离机械产品的感觉。不足的地方是调节角度只有 0—30°,范围狭窄,而且根据调查分析,艺术生使用画架板的角度并不在这个范围内,而是大概在6 0 —8 0 °的范围内。 产品二: 详情 1. 型号:TY-0606 绘画桌 2. 规格:600mm×900mm×(680mm-830mm) 3. 台面调角幅度: 0 度― 80 度 4. 台面规格: 600mm×900mm 5. 高度:680mm--830mm (可调节) 主材规格 脚柱采用1.0mm×25mm×70mm 矩管,着地横管采用1.0mm×25mm×50mm 矩管,图板边框和拉衬由1.0mm×30mm×20mm 的方管组成。升降和调角轴采用厚度为0.6mm,直径为19mm 的不锈钢管。脚套是PVC 材料。屉斗采用钢板材料.所有钢管材料采用优质钢管,都经过酸洗、磷化、静电喷塑、高温固化或镀...
