界面砂浆、抗裂砂浆

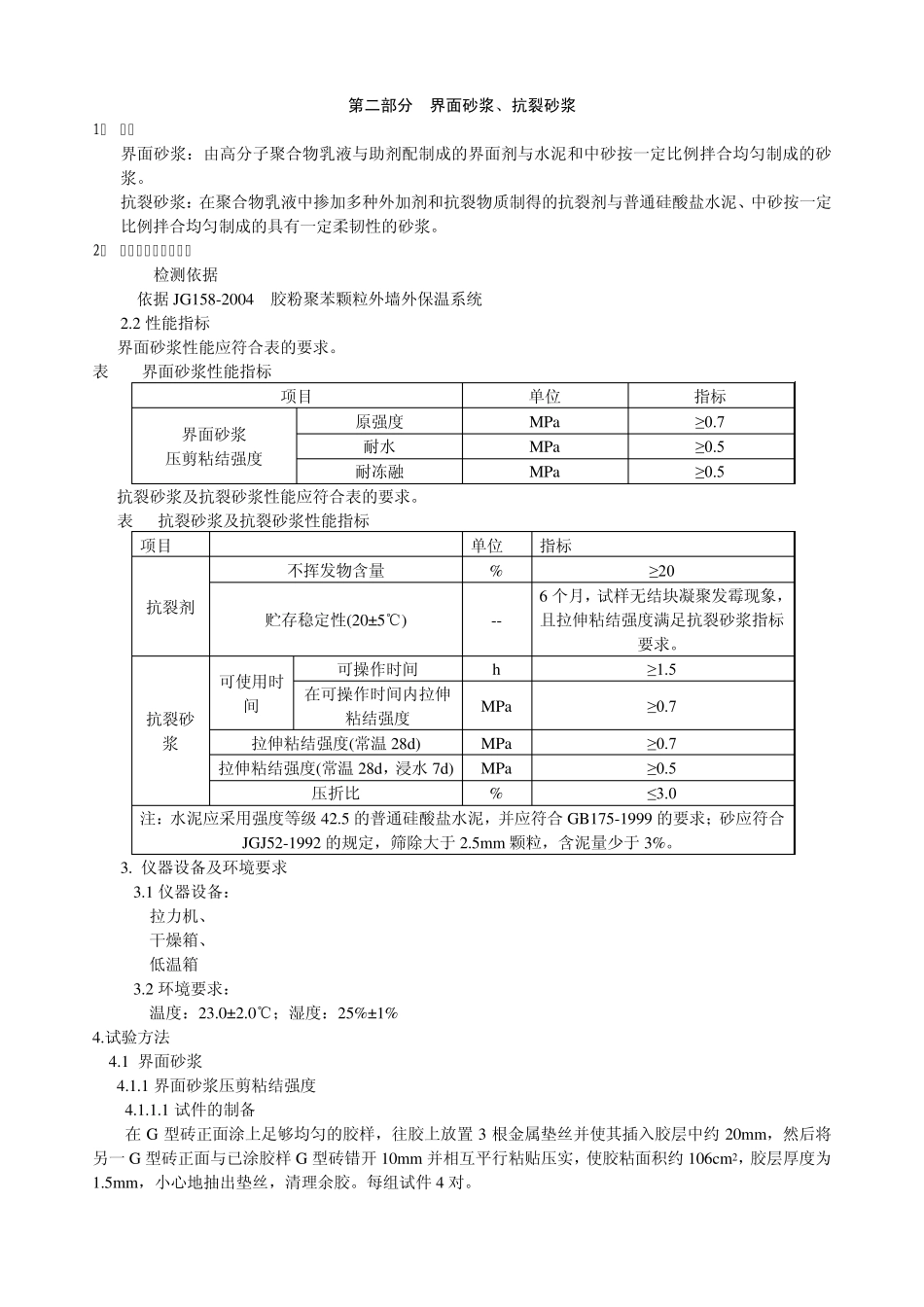

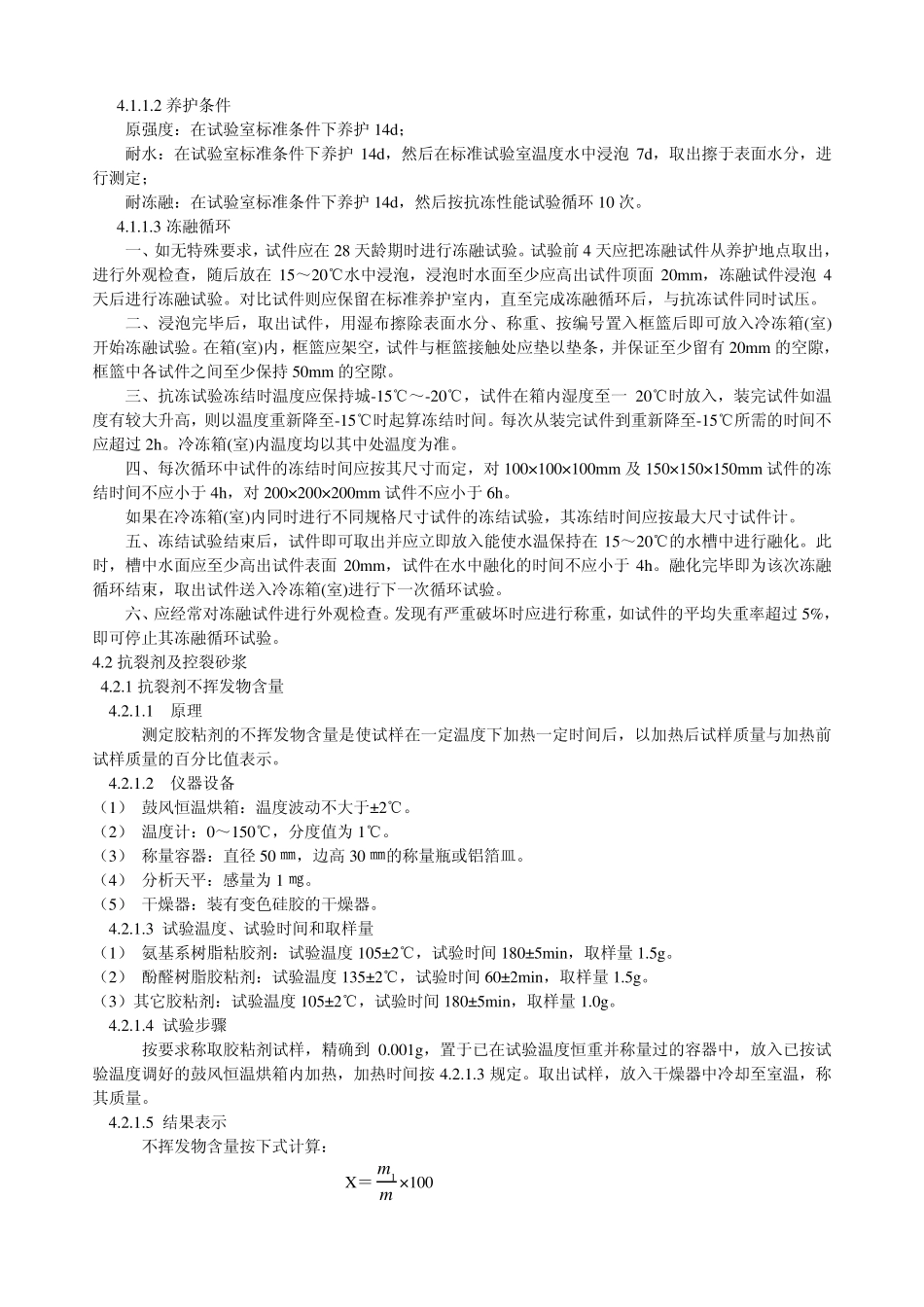

第二部分 界面砂浆、抗裂砂浆 1． 概述 界面砂浆：由高分子聚合物乳液与助剂配制成的界面剂与水泥和中砂按一定比例拌合均匀制成的砂浆。 抗裂砂浆：在聚合物乳液中掺加多种外加剂和抗裂物质制得的抗裂剂与普通硅酸盐水泥、中砂按一定比例拌合均匀制成的具有一定柔韧性的砂浆。 2． 检测依据及性能指标 2.1 检测依据 依据JG158-2004 胶粉聚苯颗粒外墙外保温系统 2.2 性能指标 界面砂浆性能应符合表的要求。 表 界面砂浆性能指标 项目 单位 指标 界面砂浆 压剪粘结强度 原强度 MPa ≥ 0.7 耐水 MPa ≥ 0.5 耐冻融 MPa ≥ 0.5 抗裂砂浆及抗裂砂浆性能应符合表的要求。 表 抗裂砂浆及抗裂砂浆性能指标 项目 单位 指标 抗裂剂 不挥发物含量 % ≥ 20 贮存稳定性(20±5℃) -- 6 个月，试样无结块凝聚发霉现象，且拉伸粘结强度满足抗裂砂浆指标要求。 抗裂砂浆 可使用时间 可操作时间 h ≥ 1.5 在可操作时间内拉伸粘结强度 MPa ≥ 0.7 拉伸粘结强度(常温28d) MPa ≥ 0.7 拉伸粘结强度(常温28d，浸水7d) MPa ≥ 0.5 压折比 % ≤ 3.0 注：水泥应采用强度等级 42.5 的普通硅酸盐水泥，并应符合GB175-1999 的要求；砂应符合JGJ52-1992 的规定，筛除大于 2.5mm 颗粒，含泥量少于 3%。 3. 仪器设备及环境要求 3.1 仪器设备： 拉力机、 干燥箱、 低温箱 3.2 环境要求： 温度：23.0±2.0℃；湿度：25%±1% 4.试验方法 4.1 界面砂浆 4.1.1 界面砂浆压剪粘结强度 4.1.1.1 试件的制备 在G 型砖正面涂上足够均匀的胶样，往胶上放置 3 根金属垫丝并使其插入胶层中约 20mm，然后将另一G 型砖正面与已涂胶样 G 型砖错开 10mm 并相互平行粘贴压实，使胶粘面积约 106cm2，胶层厚度为1.5mm，小心地抽出垫丝，清理余胶。每组试件 4 对。 4.1.1.2 养护条件 原强度：在试验室标准条件下养护14d； 耐水：在试验室标准条件下养护14d，然后在标准试验室温度水中浸泡7d，取出擦于表面水分，进行测定； 耐冻融：在试验室标准条件下养护14d，然后按抗冻性能试验循环10 次。 4.1.1.3 冻融循环 一、如无特殊要求，试件应在28 天龄期时进行冻融试验。试验前4 天应把冻融试件从养护地点取出，进行外观检查，随后放在15～20℃水中浸泡，浸泡时水面至少应高出试件顶面20mm，冻融试件浸泡4天后进行冻融试验。对比试件则应保留在标准养护室内，直至完成冻融循环后，...
