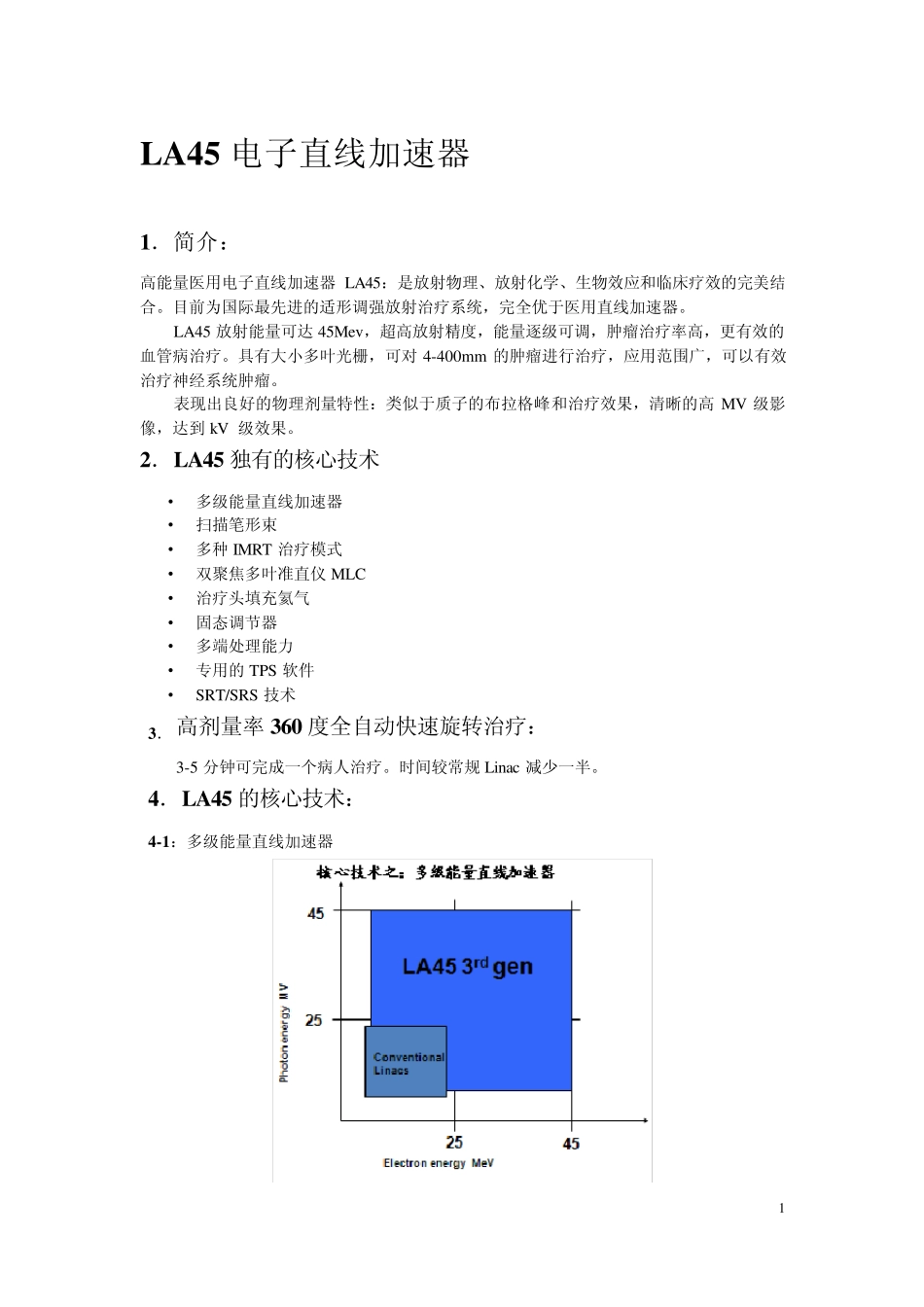

1 LA45 电子直线加速器 1.简介: 高能量医用电子直线加速器 LA45:是放射物理、放射化学、生物效应和临床疗效的完美结合。目前为国际最先进的适形调强放射治疗系统,完全优于医用直线加速器。 LA45 放射能量可达 45Mev,超高放射精度,能量逐级可调,肿瘤治疗率高,更有效的血管病治疗。具有大小多叶光栅,可对 4-400mm 的肿瘤进行治疗,应用范围广,可以有效治疗神经系统肿瘤。 表现出良好的物理剂量特性:类似于质子的布拉格峰和治疗效果,清晰的高MV 级影像,达到 kV 级效果。 2.LA45 独有的核心技术 • 多级能量直线加速器 • 扫描笔形束 • 多种 IMRT 治疗模式 • 双聚焦多叶准直仪 MLC • 治疗头填充氦气 • 固态调节器 • 多端处理能力 • 专用的 TPS 软件 • SRT/SRS 技术 3. 高剂量率 360 度全自动快速旋转治疗: 3-5 分钟可完成一个病人治疗。时间较常规 Linac 减少一半。 4.LA45 的核心技术: 4-1:多级能量直线加速器 2 4 -2 :多级能量射线束——“小质子” • 超高放射能量45MV,超高放射精度,能量逐级可调,适应症范围广。 常规 Linac:最高 18-23MV。大多数为 6MV,如 Cy berknife 和 Tomotherapy 。 • 光子束能量范围为 10~45MV 逐级可调,级差 5MV,可达 10 个能量档。常规 Linac:1-2 档。 • 电子线能量范围为 7.5~45MeV 逐级可调,级差 2.5MeV,可达 20 个能量档。常规Linac:4-6 档。 • 不同电子线和 X 线混合可形成类似于质子的布拉格峰。但价格远低于质子系统。 4 -3 :未来扫描笔形束 LA45 治疗头内充满了氦气,降低散射物质,保证束流的纯净性。对光子束和电子束有同样的优势和精确度,可以在多照射野下提供更多的灵活性和提高靶区剂量分布。 4 -4 :未来扫描笔形束 • 扫描束是现今最先进的非均匀强度照射方式 • 去除了束流中的束流均整率过板 ,提高了射束品质 • 扫描束的照射时间 非常短(相对于扇形束和笔形束) 3 4 4-5:多种IMRT治疗模式 3 种IMRT 系统应用于临床和科研: 1、MLC 调强:常规的Lin ac 只有此方法,不具有以下两种方法; 2、扫描束调强:除重离子、质子系统外,LA45 独有; 3、精确的射线种类调控和能量调控:10 种X 线和20 种E 线可任意混合和调控。 4-6:双聚焦MLC • 在治疗机方面,LA45 具有了调强治疗的所有优势——扫描束和双聚焦功能的MLC。 • ...
