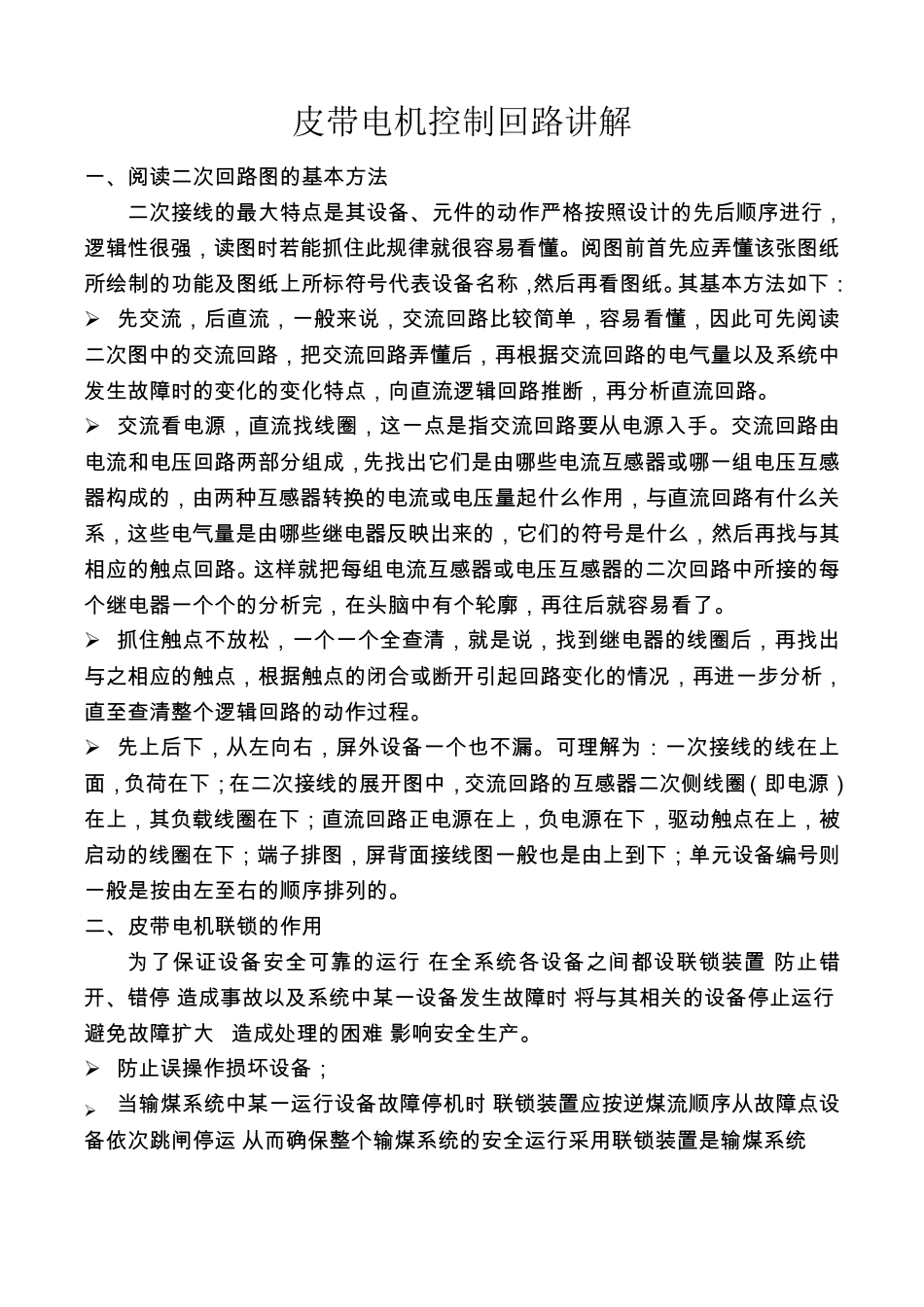

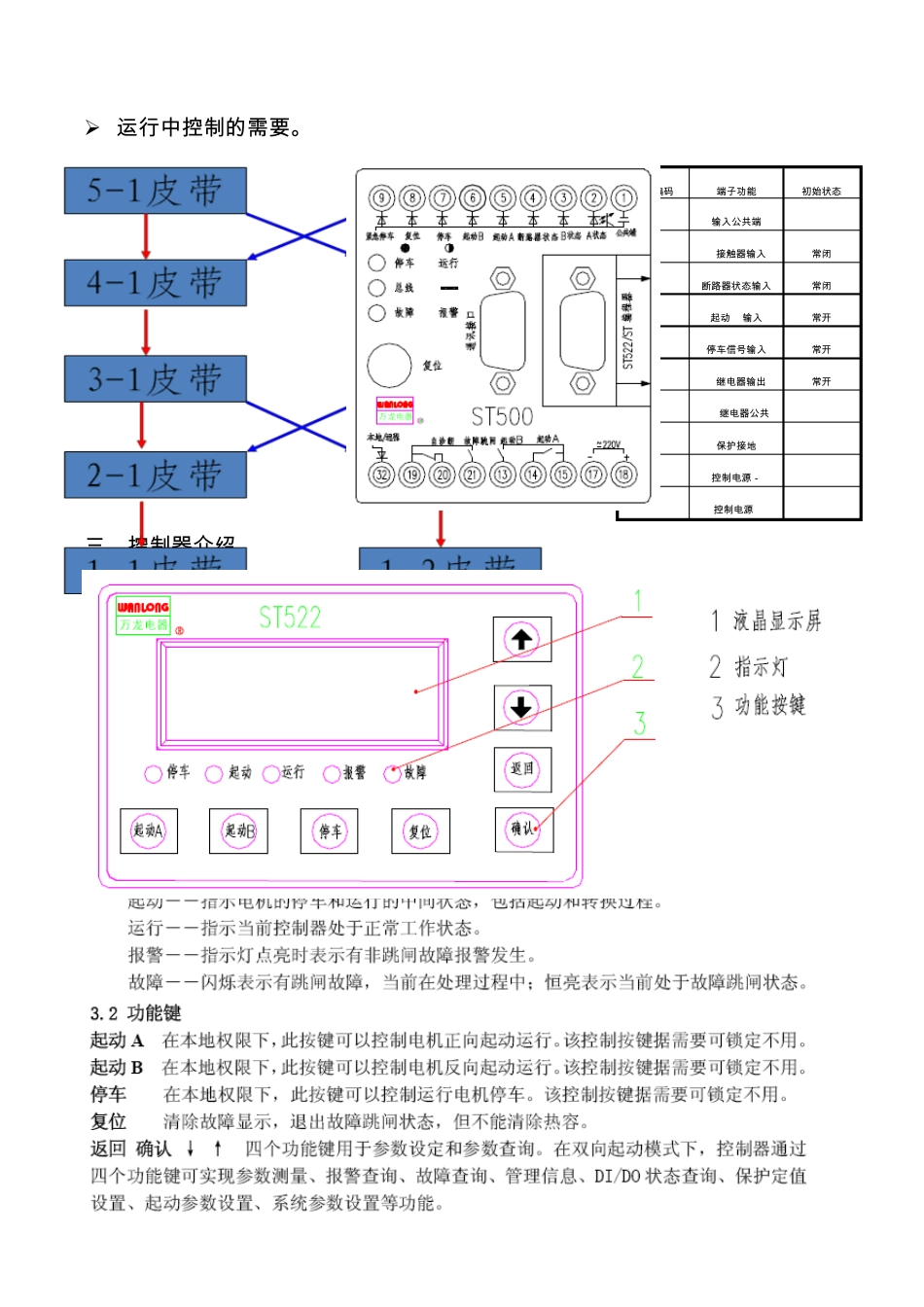

皮带电机控制回路讲解 一 、阅读二次回路图的基本方法 二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行，逻辑性很强，读图时若能抓住此规律就很容易看懂。阅图前首先应弄懂该张图纸所绘制的功能及图纸上所标符号代表设备名称，然后再看图纸。其基本方法如下： 先交流，后直流，一 般来说，交流回路比较简单，容易看懂，因此可先阅读二次图中的交流回路，把交流回路弄懂后，再根据交流回路的电气量以及系统中发生故障时的变化的变化特点，向直流逻辑回路推断，再分析直流回路。 交流看电源，直流找线圈，这一 点是指交流回路要从电源入手。交流回路由电流和电压回路两部分组成，先找出它们是由哪些电流互感器或哪一 组电压互感器构成的，由两种互感器转换的电流或电压量起什么作用，与直流回路有什么关系，这些电气量是由哪些继电器反映出来的，它们的符号是什么，然后再找与其相应的触点回路。这样就把每组电流互感器或电压互感器的二次回路中所接的每个继电器一 个个的分析完，在头脑中有个轮廓，再往后就容易看了。 抓住触点不放松，一 个一 个全查清，就是说，找到继电器的线圈后，再找出与之相应的触点，根据触点的闭合或断开引起回路变化的情况，再进一 步分析，直至查清整个逻辑回路的动作过程。 先上后下，从左向右，屏外设备一 个也不漏。可理解为：一 次接线的线在上面，负荷在下；在二次接线的展开图中，交流回路的互感器二次侧线圈（即电源）在上，其负载线圈在下；直流回路正电源在上，负电源在下，驱动触点在上，被启动的线圈在下；端子排图，屏背面接线图一 般也是由上到下；单元设备编号则一 般是按由左至右的顺序排列的。 二、皮带电机联锁的作用 为了保证设备安全可靠的运行,在全系统各设备之间都设联锁装置,防止错开、错停,造成事故以及系统中某一 设备发生故障时,将与其相关的设备停止运行,避免故障扩大 ,造成处理的困难,影响安全生产。 防止误操作损坏设备； 当输煤系统中某一 运行设备故障停机时,联锁装置应按逆煤流顺序从故障点设备依次跳闸停运,从而确保整个输煤系统的安全运行采用联锁装置是输煤系统 运 行 中 控 制 的 需 要 。 三 、控 制 器介绍 端子编码 端子功能 初始状态 1 输入公共端 2 A接触器输入 常闭 4 断路器状态输入 常闭 5 起动 A输入 常开 7 停车信号输入 常开 14 A继电器输出 常开 15 AB继...
