皮托管流量测量装置使用说明书

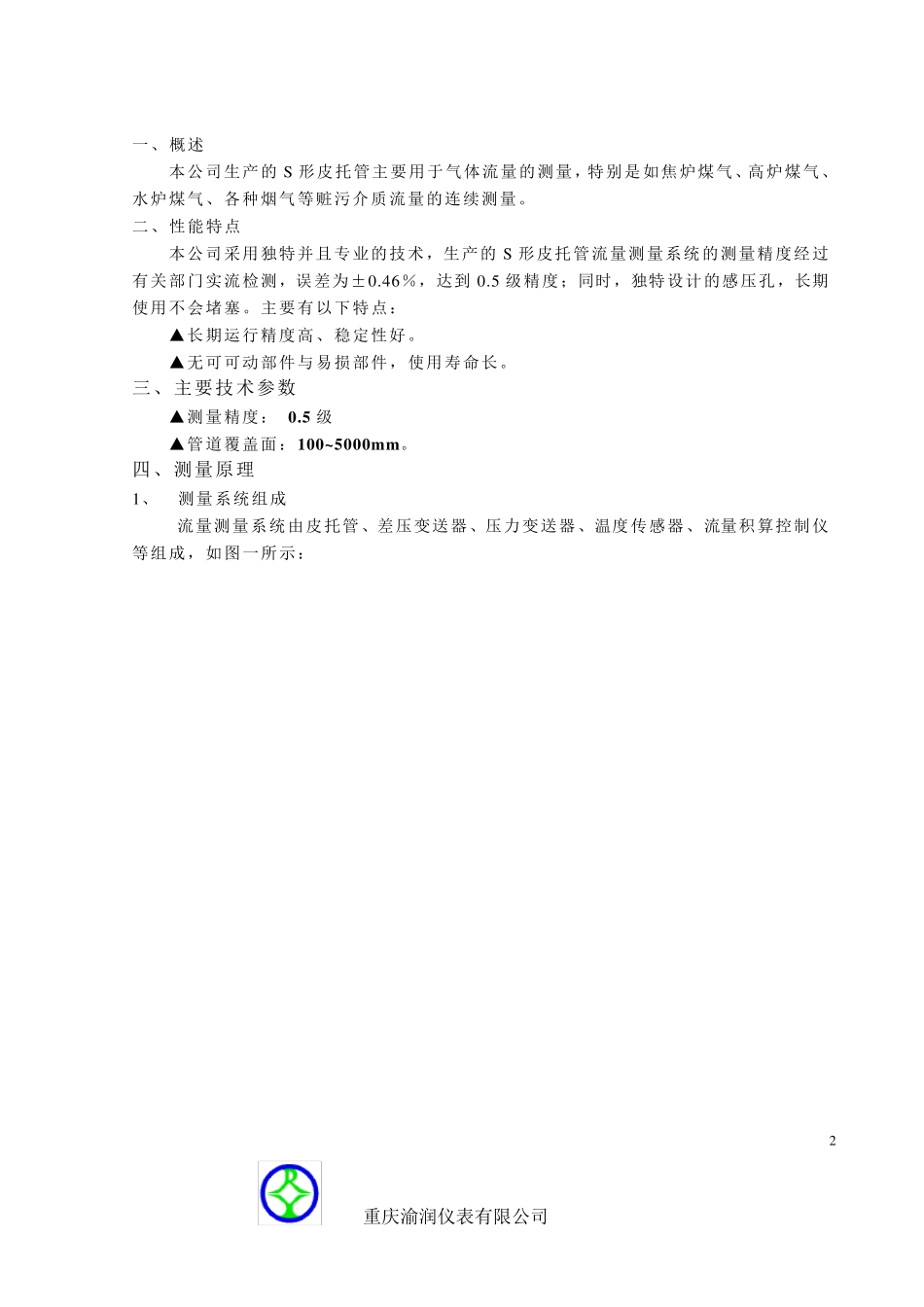

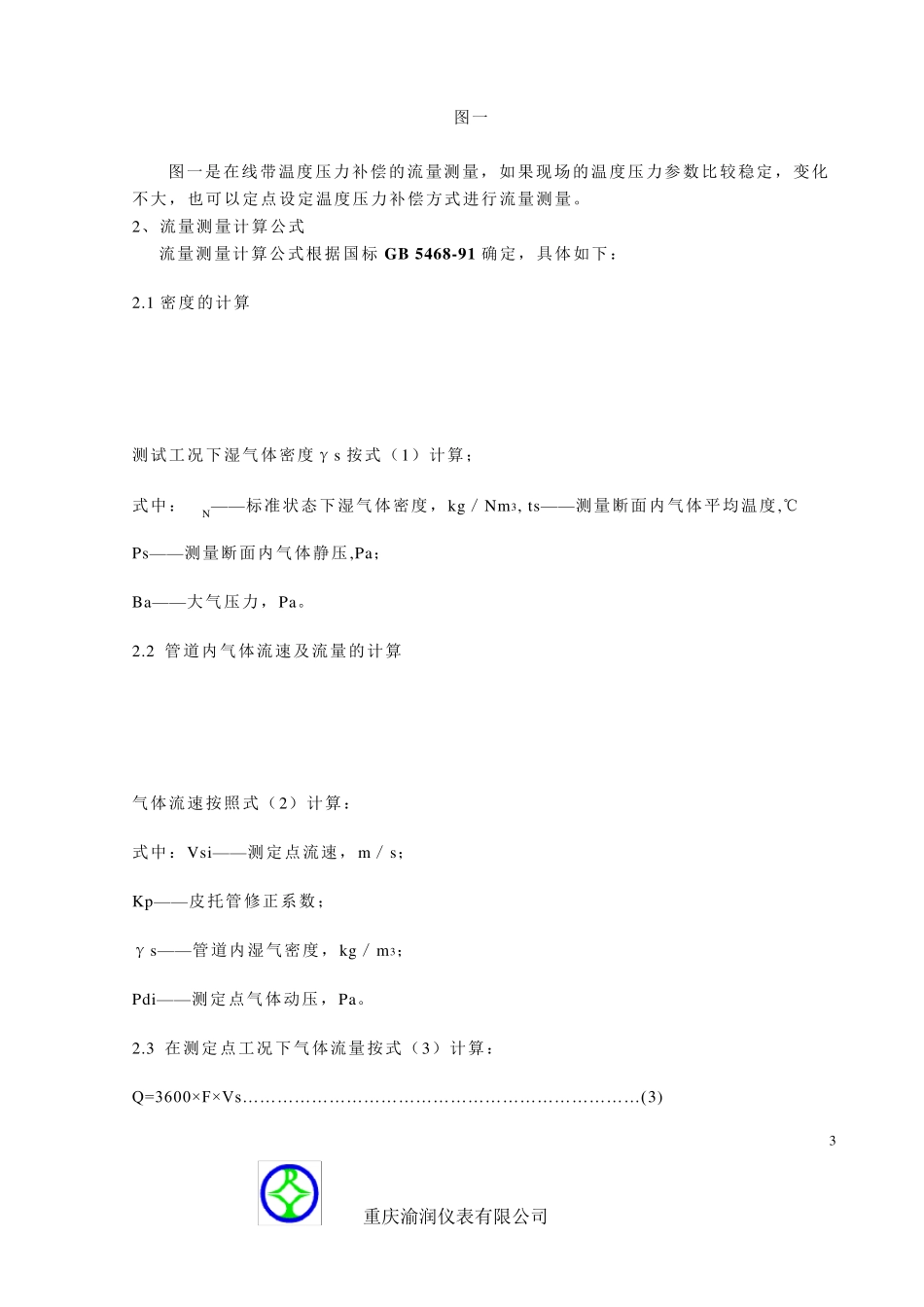

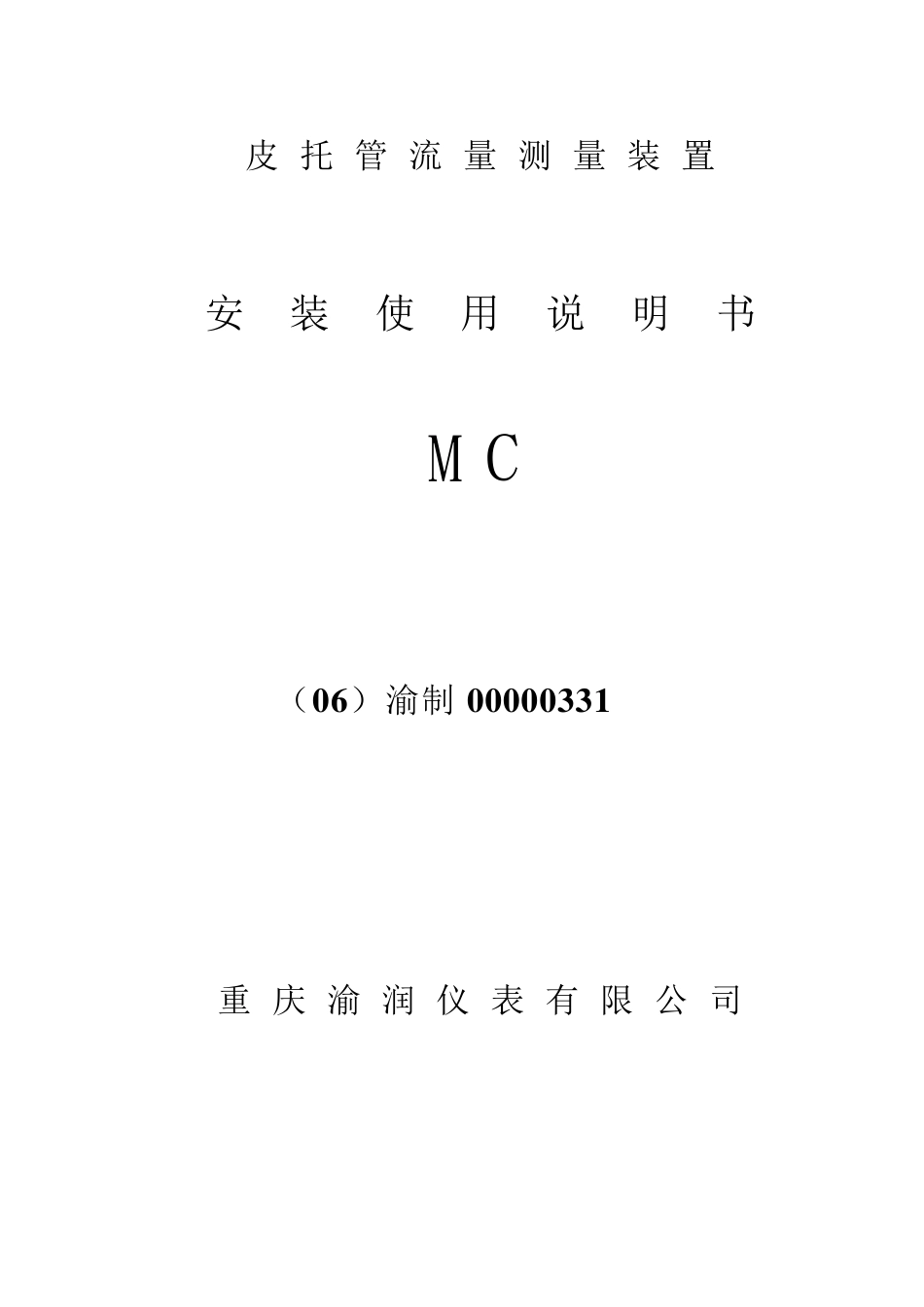

皮 托 管 流 量 测 量 装 置 安 装 使 用 说 明 书 CM （0 6 ）渝制 0 0 0 0 0 3 3 1 重 庆 渝 润 仪 表 有 限 公 司 重庆渝润仪表有限公司 2 一、概述 本公司生产的S 形皮托管主要用于气体流量的测量，特别是如焦炉煤气、高炉煤气、水炉煤气、各种烟气等赃污介质流量的连续测量。 二、性能特点 本公司采用独特并且专业的技术，生产的S 形皮托管流量测量系统的测量精度经过有关部门实流检测，误差为±0.46％，达到 0.5 级精度；同时，独特设计的感压孔，长期使用不会堵塞。主要有以下特点： ▲长期运行精度高、稳定性好。 ▲无可可动部件与易损部件，使用寿命长。 三、主要技术参数 ▲测量精度： 0.5 级 ▲管道覆盖面：100~5000mm。 四、测量原理 1、 测量系统组成 流量测量系统由皮托管、差压变送器、压力变送器、温度传感器、流量积算控制仪等组成，如图一所示： 重庆渝润仪表有限公司 3 图一 图一是在线带温度压力补偿的流量测量，如果现场的温度压力参数比较稳定，变化不大，也可以定点设定温度压力补偿方式进行流量测量。 2、流量测量计算公式 流量测量计算公式根据国标G B 5468-91 确定，具体如下： 2.1 密度的计算 测试工况下湿气体密度γs 按式（1）计算； 式中：N——标准状态下湿气体密度，kg／Nm3, ts——测量断面内气体平均温度,℃ Ps——测量断面内气体静压,Pa； Ba——大气压力，Pa。 2.2 管道内气体流速及流量的计算 气体流速按照式（2）计算： 式中：Vsi——测定点流速，m／s； Kp——皮托管修正系数； γs——管道内湿气密度，kg／m3； Pdi——测定点气体动压，Pa。 2.3 在测定点工况下气体流量按式（3）计算： Q=3600×F×Vs… … … … … … … … … … … … … … … … … … … … … … … (3) 重庆渝润仪表有限公司 4 式中：Q——测定工况下的气体流量， m3／h； F——测定断面面积，m2；对于圆形管道，F=（πD2）/4，D 是管道内径，单位 m n——测点数。 Vs——测定断面气体平均流速，m／s；一般是在测定断面的中心测量最大流速 Vmax,然后根据最大流速与断面气体平均流速的关系得到断面气体平均流速，如下表所示 雷诺数等级 7 8 9 10 平均流速 Vs 98Vmax/120 ≈0.816Vmax 128Vmax/153 ≈0.836Vmax 162Vmax/190 ≈0.852Vmax 200Vmax/231 ≈0.865Vmax 说明：流量越大雷诺数等...
