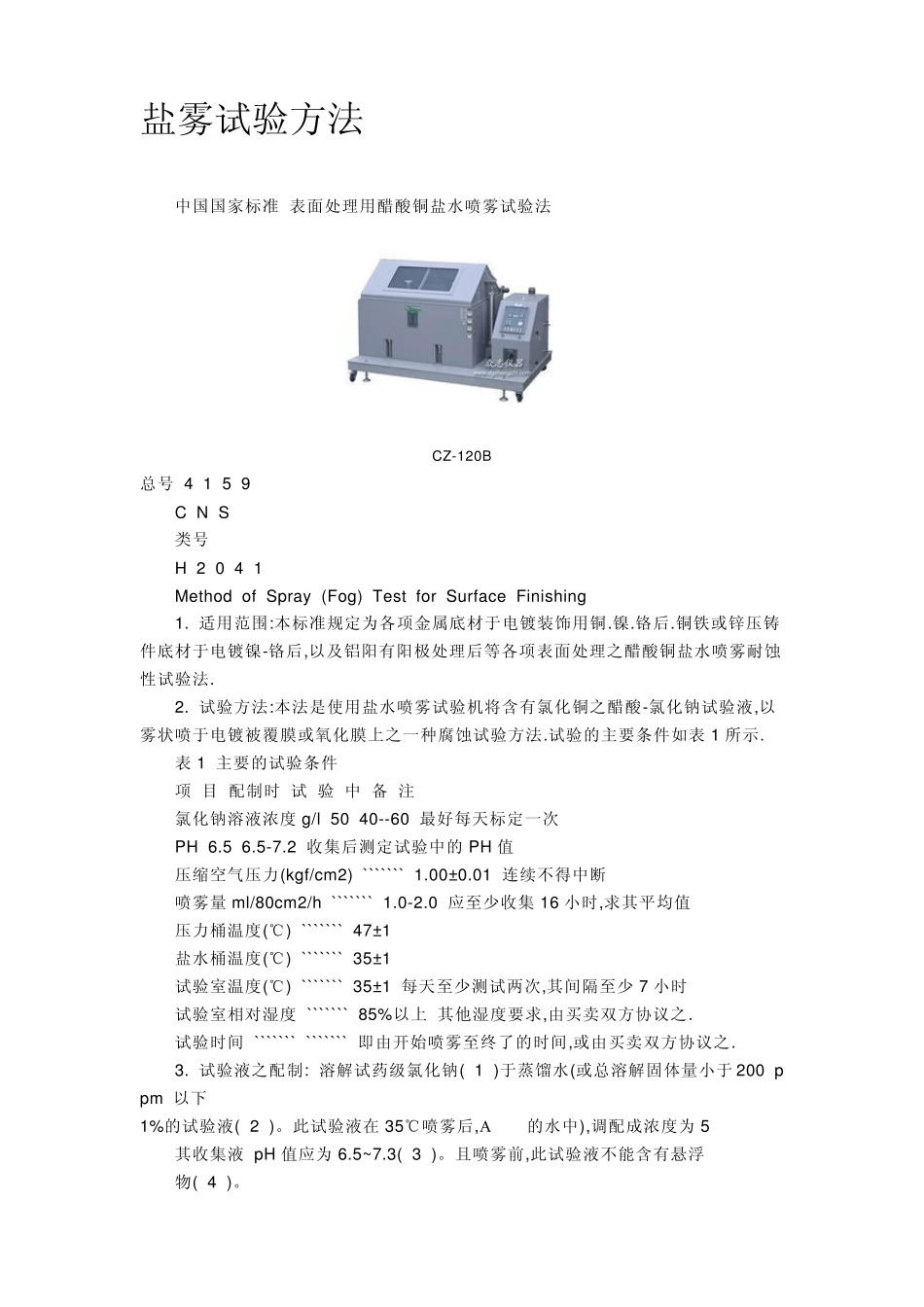

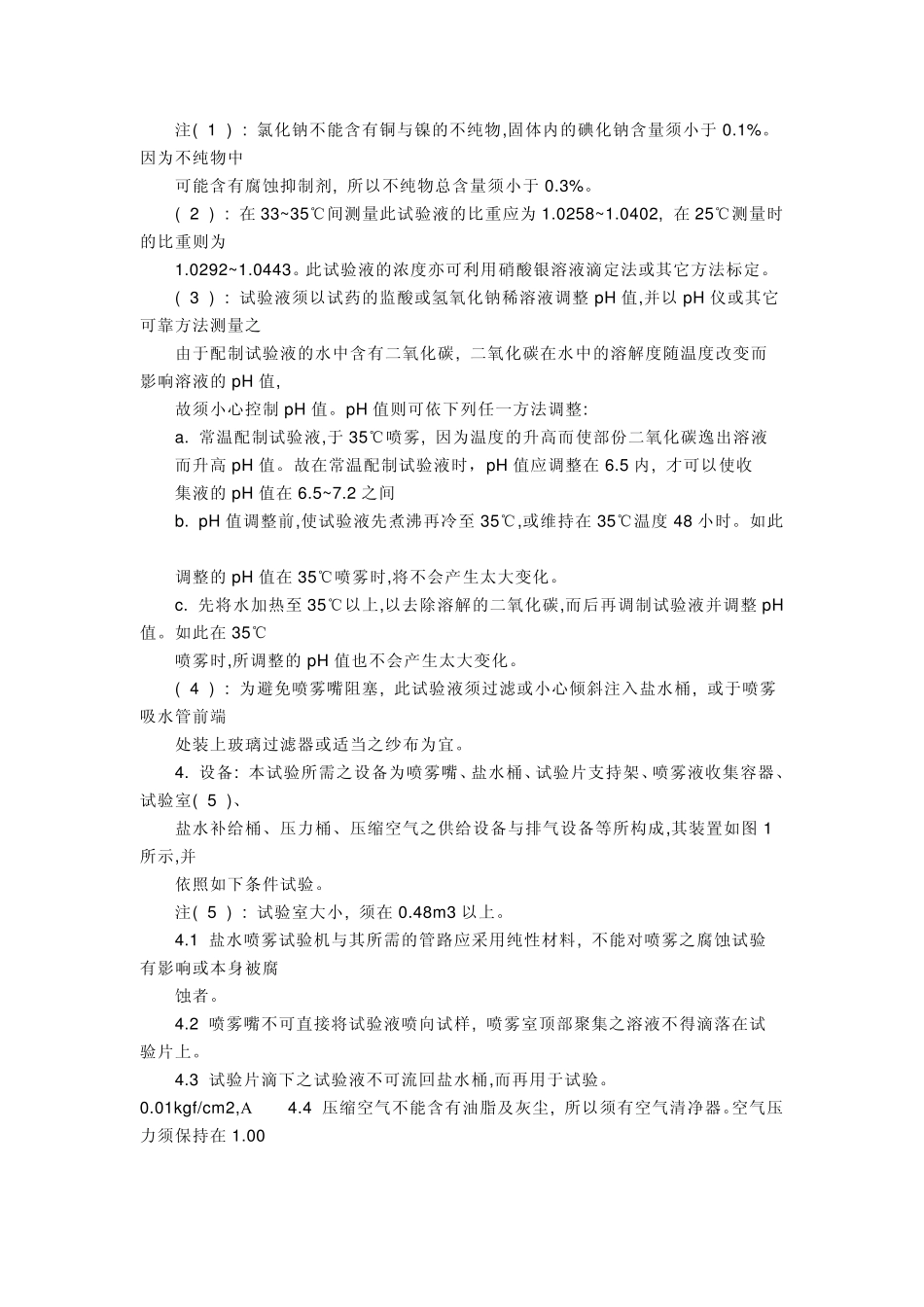

盐雾试验方法 中国国家标准 表面处理用醋酸铜盐水喷雾试验法 CZ-120B 总号 4 1 5 9 C N S 类号 H 2 0 4 1 Method of Spray (Fog) Test for Surface Finishing 1. 适用范围:本标准规定为各项金属底材于电镀装饰用铜.镍.铬后.铜铁或锌压铸件底材于电镀镍-铬后,以及铝阳有阳极处理后等各项表面处理之醋酸铜盐水喷雾耐蚀性试验法. 2. 试验方法:本法是使用盐水喷雾试验机将含有氯化铜之醋酸-氯化钠试验液,以雾状喷于电镀被覆膜或氧化膜上之一种腐蚀试验方法.试验的主要条件如表1 所示. 表1 主要的试验条件 项 目 配制时 试 验 中 备 注 氯化钠溶液浓度g/l 50 40--60 最好每天标定一次 PH 6.5 6.5-7.2 收集后测定试验中的PH 值 压缩空气压力(kgf/cm2) ``````` 1.00±0.01 连续不得中断 喷雾量ml/80cm2/h ``````` 1.0-2.0 应至少收集16 小时,求其平均值 压力桶温度(℃) ``````` 47±1 盐水桶温度(℃) ``````` 35±1 试验室温度(℃) ``````` 35±1 每天至少测试两次,其间隔至少7 小时 试验室相对湿度 ``````` 85%以上 其他湿度要求,由买卖双方协议之. 试验时间 ``````` ``````` 即由开始喷雾至终了的时间,或由买卖双方协议之. 3. 试验液之配制: 溶解试药级氯化钠( 1 )于蒸馏水(或总溶解固体量小于200 ppm 以下 1%的试验液( 2 )。此试验液在 35℃喷雾后, 的水中),调配成浓度为5 其收集液 pH 值应为6.5~7.3( 3 )。且喷雾前,此试验液不能含有悬浮 物( 4 )。 注( 1 ) : 氯化钠不能含有铜与镍的不纯物,固体内的碘化钠含量须小于0.1%。因为不纯物中 可能含有腐蚀抑制剂, 所以不纯物总含量须小于0.3%。 ( 2 ) : 在33~35℃间测量此试验液的比重应为1.0258~1.0402, 在25℃测量时的比重则为 1.0292~1.0443。此试验液的浓度亦可利用硝酸银溶液滴定法或其它方法标定。 ( 3 ) : 试验液须以试药的监酸或氢氧化钠稀溶液调整 pH 值,并以pH 仪或其它可靠方法测量之 由于配制试验液的水中含有二氧化碳, 二氧化碳在水中的溶解度随温度改变而影响溶液的pH 值, 故须小心控制pH 值。pH 值则可依下列任一方法调整: a. 常温配制试验液,于35℃喷雾, 因为温度的升高而使部份二氧化碳逸出溶液 而升高 pH 值。故在常温配制试验液时，pH 值应调整在6.5 内, 才可以使收 集液的pH 值在6.5~7.2 之间 b. pH 值调整前,使试验液先煮沸再冷至...
