监控监控验收报告文本范本

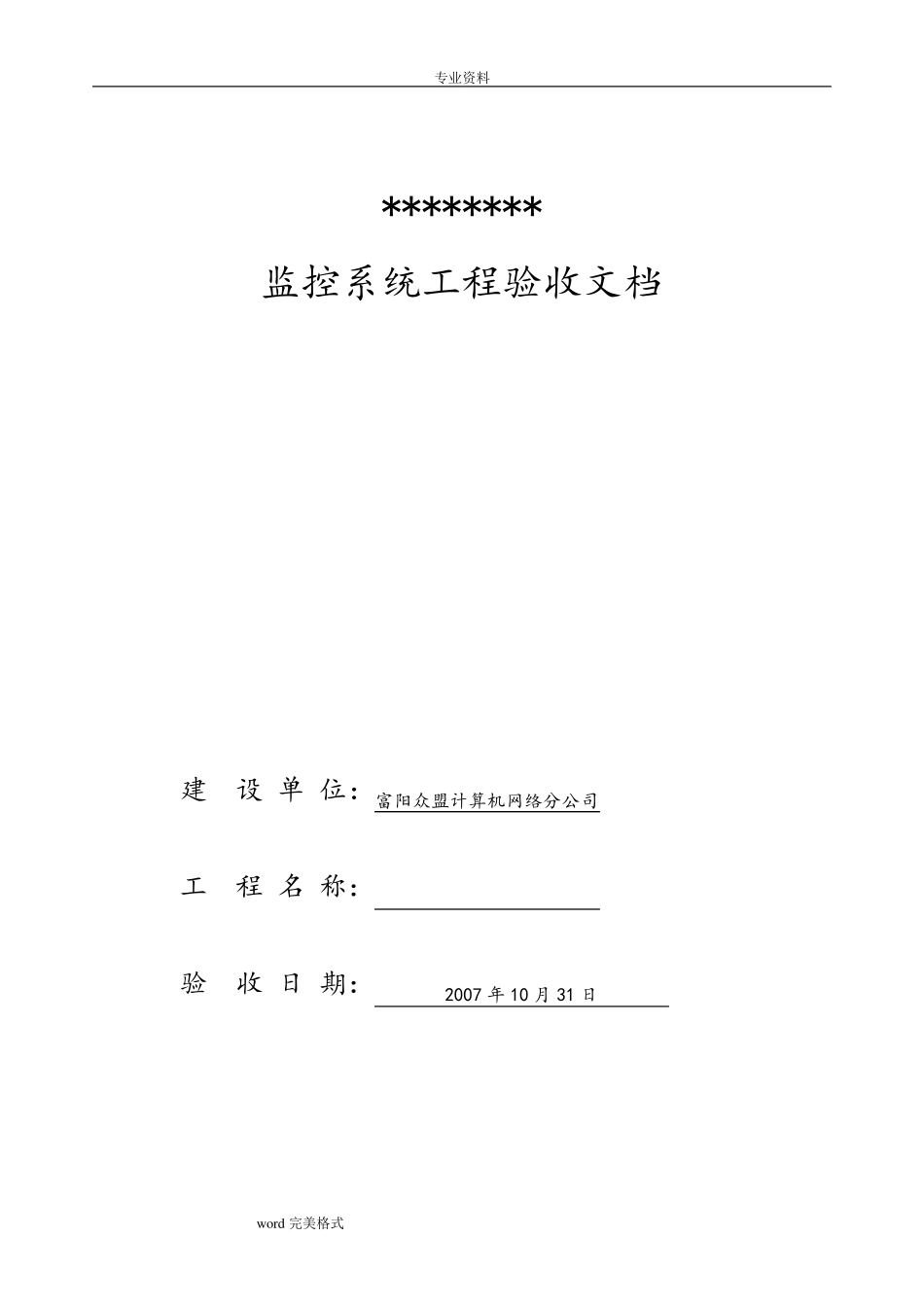

专业资料 w ord 完美格式 ******** 监控系统工程验收文档 建 设 单 位：富阳众盟计算机网络分公司 工 程 名 称： 验 收 日 期： 2007 年 10 月 31 日 专业资料 w ord 完美格式 竣工文件目录 一． 工程说明…………………………………………………3 二．系统拓扑图………………………………………………4 三．工程联系单………………………………………………5 四、原设备器材清单……………………………………6 五．监控工程竣工验收单………………………………7 六.工程整改联络单……………………………………………9 七．工程验收单………………………………………………10 专业资料 w ord 完美格式 一、工程说明 ***********图象监控二期工程，根据医院的总体结构，并充分考虑现场实际情况，前端设计红外彩色半球摄像机和一体化球机，便于防止摄象机内外温差变化引起的起雾现象以及夜间低照度时的观察。视频传输采用抗干扰高屏蔽同轴电缆，录像系统采用数字化硬盘录像系统，可以实时显示、录像，并方便检索回放；同时支持远程监控、回放，便于对监控辖区的实时掌控。 一、信号传输以及供电设置说明： a.住院部：用 7 台红外半球摄像机和一个一体化球机，采用 75-5 视频电缆传输图象。电源采取集中取电的方式。 b.门诊大楼：用 6 台红外半球摄象机和 2 台彩色摄象机。采用 75-5 视频电缆传输图象，电源采取集中取电的方式。 c.停车场：1 个一体化球机，采用 75-5 视频电缆传输图象。采取集中取电方的式。 d．住院部一楼，采用 2 个紧急按钮， 采用 RVV4*1.5 传输信号。 e. 门诊大楼：采用 6 个紧急按钮，用网线和 RVV2*1.5 传输信号。 二、管线敷设说明： 1、室外，监控中心室到住院部和门诊 5 楼采用 50，75，25,20PVC，管子敷设。 2、室内，采用 3.9*1.9 的线槽。 3、视频线全部采用 75-5，由线槽布线到点。 4、电源线全部采用 RVV2*1.5 的线集中供电。 三、监控中心机房安装设置说明： 1、总共17 路图象全部连接到门诊大楼 3 楼机房，采用一台 16 路的硬盘录象机，其中一路连到老的硬盘录象机上。 2，电全部由机房集中供电。 3，报警主 机放在 门口 传达 室，采用 8 路的报警主 机。 专业资料 w ord 完美格式 二、系统拓扑图 红外半球摄像机 彩色枪式摄像机 硬盘录像机 监视器或显示器 网络 专业资料 w ord 完美格式 ...
