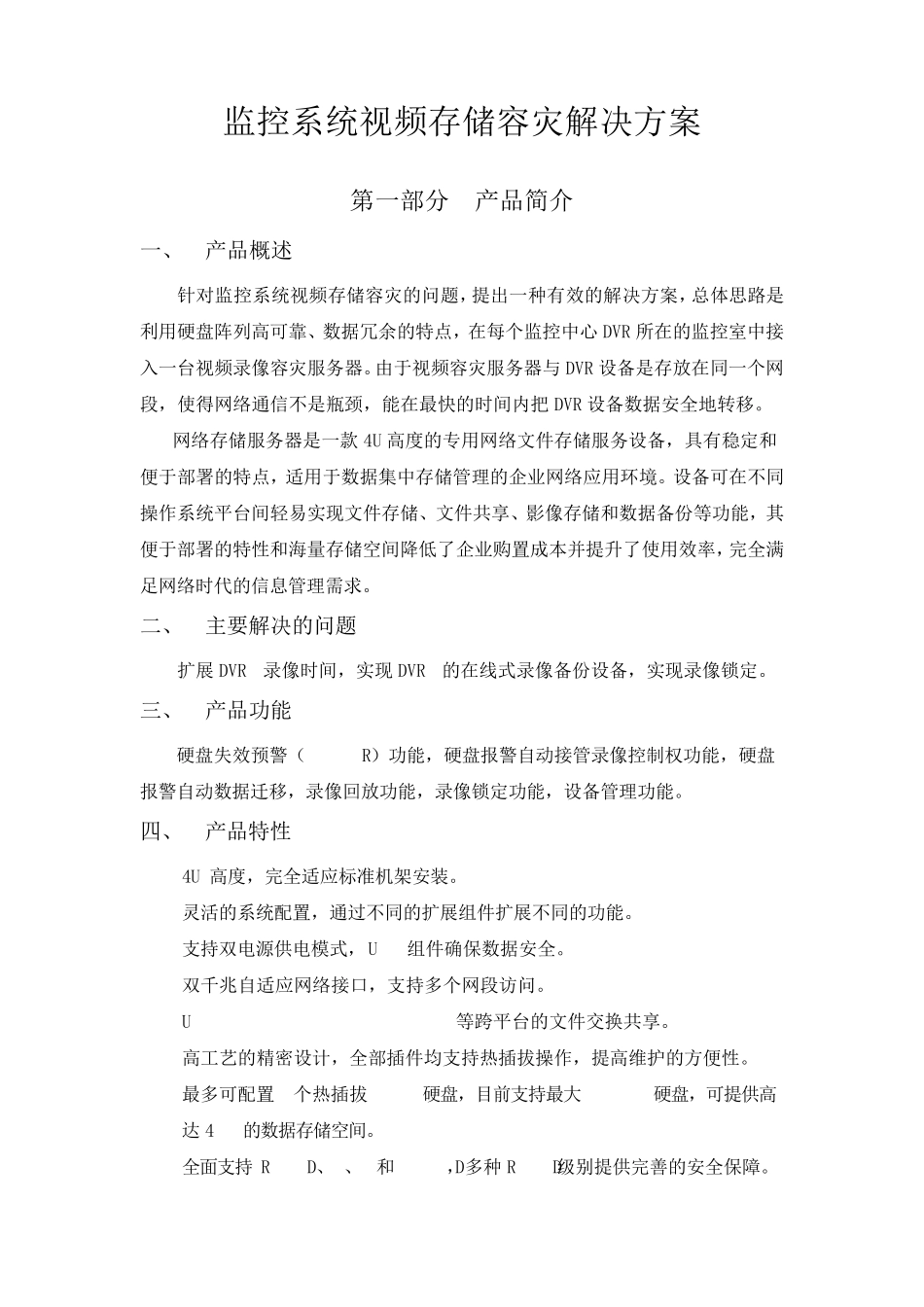

监控系统视频存储容灾解决方案第一部分产品简介一、产品概述针对监控系统视频存储容灾的问题，提出一种有效的解决方案，总体思路是利用硬盘阵列高可靠、数据冗余的特点，在每个监控中心 DVR 所在的监控室中接入一台视频录像容灾服务器。由于视频容灾服务器与 DVR 设备是存放在同一个网段，使得网络通信不是瓶颈，能在最快的时间内把 DVR 设备数据安全地转移。网络存储服务器是一款 4U 高度的专用网络文件存储服务设备，具有稳定和便于部署的特点，适用于数据集中存储管理的企业网络应用环境。设备可在不同操作系统平台间轻易实现文件存储、文件共享、影像存储和数据备份等功能，其便于部署的特性和海量存储空间降低了企业购置成本并提升了使用效率，完全满足网络时代的信息管理需求。二、主要解决的问题扩展 DVR录像时间，实现 DVR的在线式录像备份设备，实现录像锁定。三、产品功能硬盘失效预警（SMART）功能，硬盘报警自动接管录像控制权功能，硬盘报警自动数据迁移，录像回放功能，录像锁定功能，设备管理功能。四、产品特性4U 高度，完全适应标准机架安装。灵活的系统配置，通过不同的扩展组件扩展不同的功能。支持双电源供电模式，UPS组件确保数据安全。双千兆自适应网络接口，支持多个网段访问。Unix/Linux/Windows/Mac/Netware等跨平台的文件交换共享。高工艺的精密设计，全部插件均支持热插拔操作，提高维护的方便性。最多可配置 8个热插拔 SATA硬盘，目前支持最大 500GB硬盘，可提供高达 4TB的数据存储空间。全面支持 RAID0、1、5和 JBOD，多种 RAID级别提供完善的安全保障。完全人性化，更具亲和力的WEB管理界面提供方便的帐号和共享管理。7×24小时全方位面向客户的专业化服务。五、设备安装位置示意图第二部分产品资料视频录像容灾服务器1 视频录像容灾服务器解决方案1.1方案说明分布式存储备份解决方案设计的总体思路是利用硬盘阵列高可靠、数据冗余的特点，在每个监控中心 DVR所在的监控室中接入一台视频录像容灾服务器，改造后的网络拓扑图如下：。。。。。模拟信号模拟信号专网模拟摄像机监控终端监控终端光端机DVR光纤容灾管理服务器光端机模拟摄像机模拟摄像机模拟摄像机光端机DVR光纤光端机模拟摄像机。。。。。二号线监控点电视墙控制键盘视频分配器视频录像容灾服务器模拟信号模拟信号模拟摄像机光端机光纤模拟摄像机模拟摄像机模拟摄像机光端机光纤模拟摄像机一号线监控点电视墙网管服务器网监控服务器...
