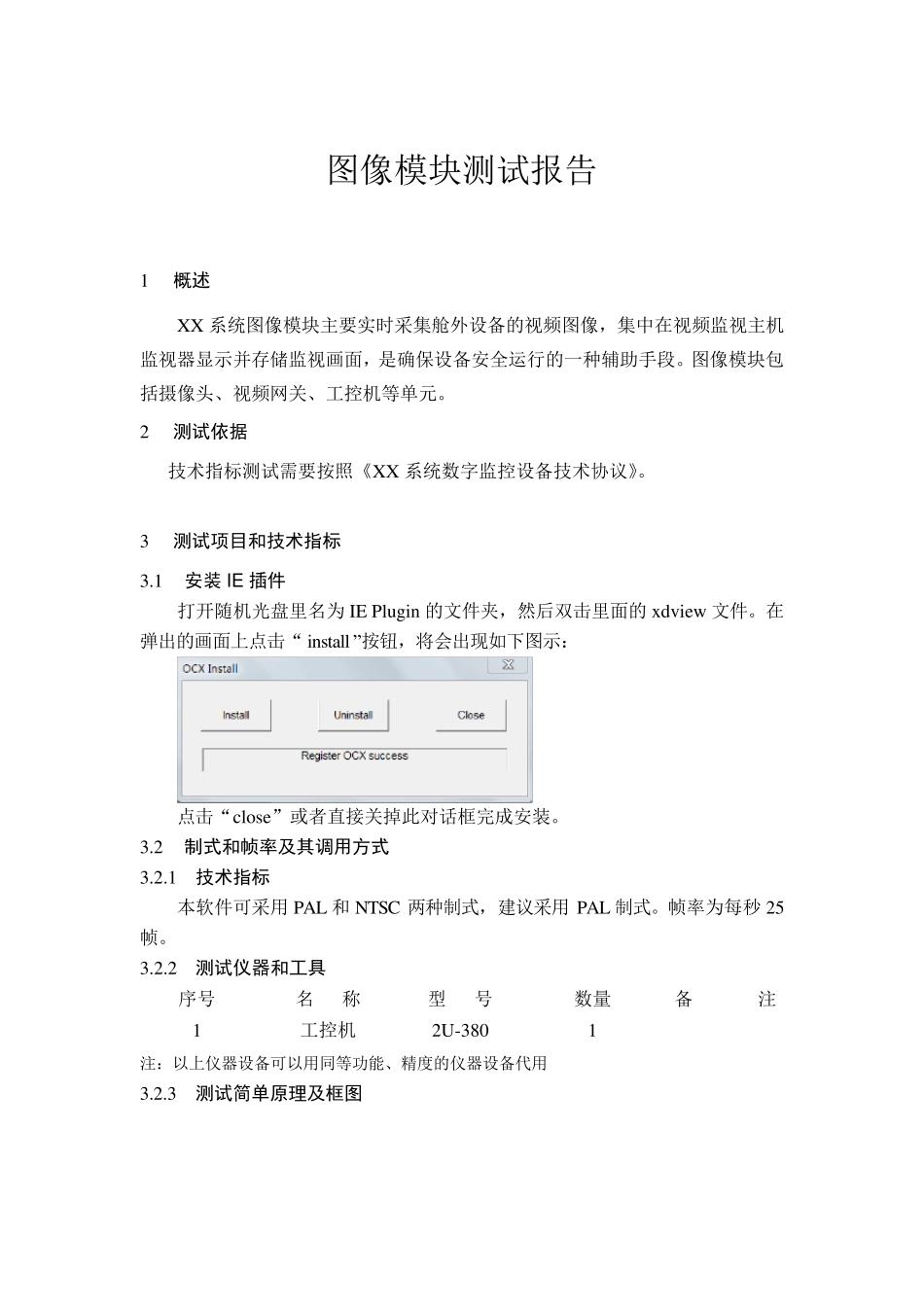

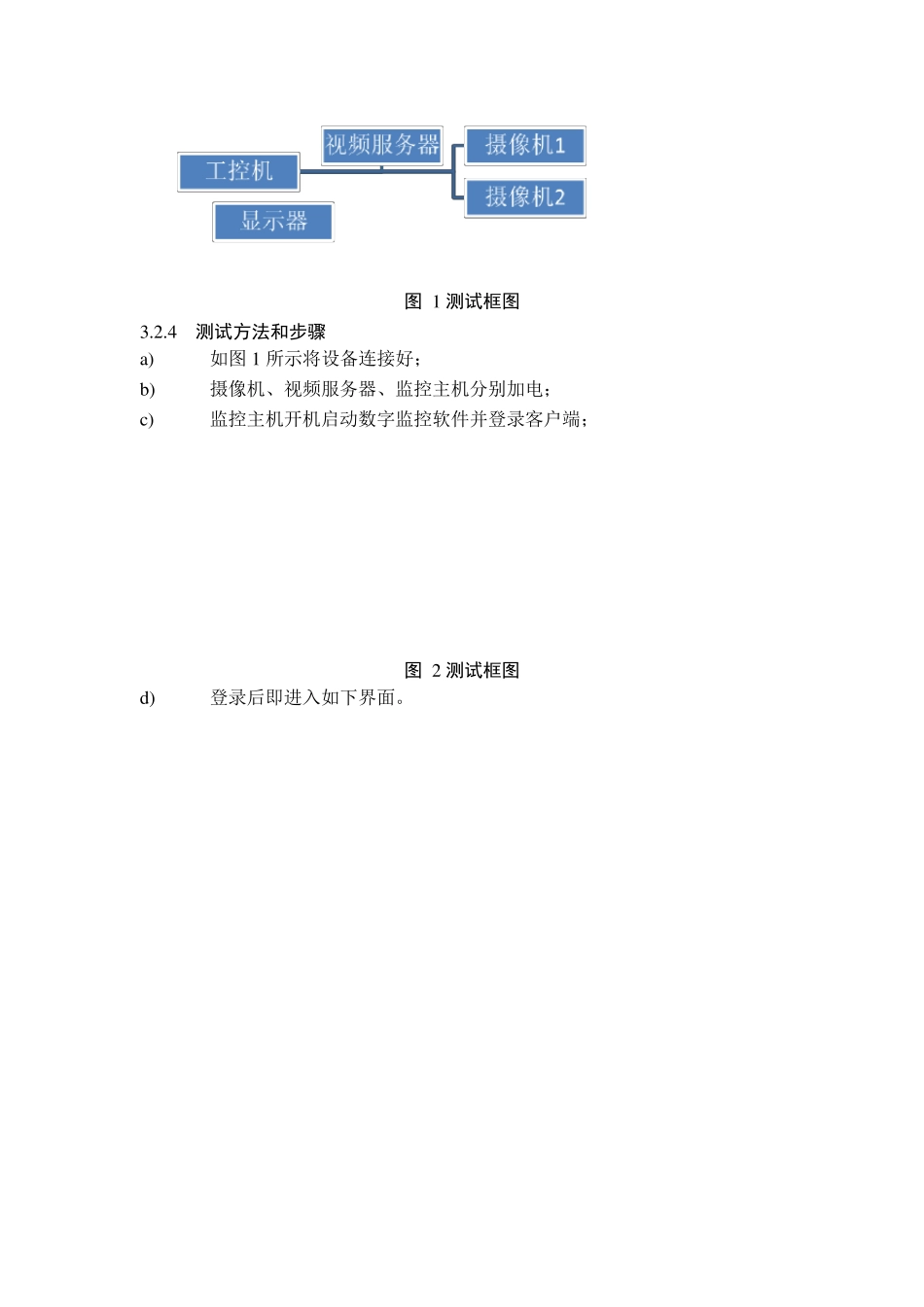

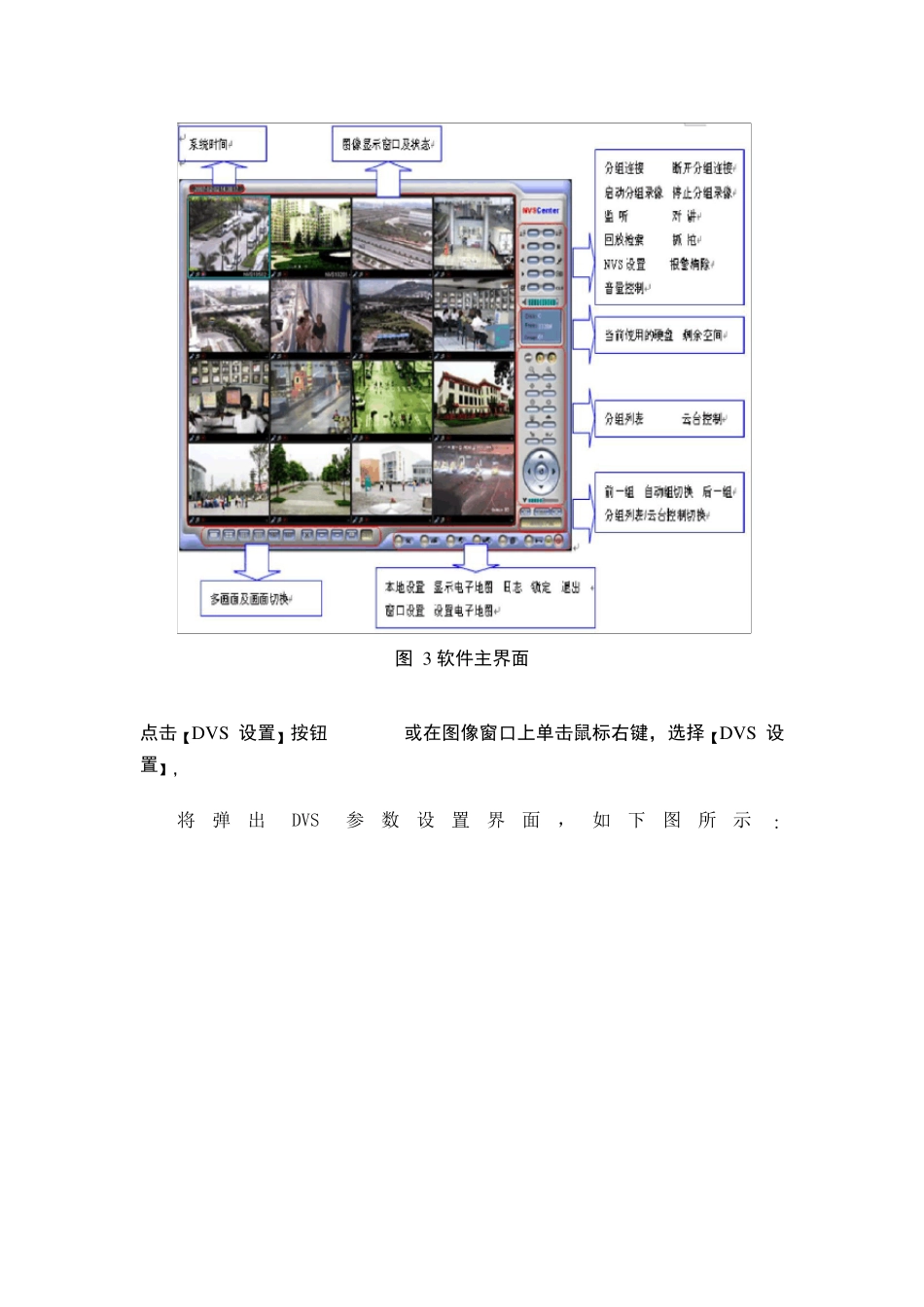

图像模块测试报告 1 概述 XX 系统图像模块主要实时采集舱外设备的视频图像，集中在视频监视主机监视器显示并存储监视画面，是确保设备安全运行的一种辅助手段。图像模块包括摄像头、视频网关、工控机等单元。 2 测试依据 技术指标测试需要按照《XX 系统数字监控设备技术协议》。 3 测试项目和技术指标 3.1 安装IE 插件 打开随机光盘里名为IE Plugin 的文件夹，然后双击里面的xdview 文件。在弹出的画面上点击“ install ”按钮，将会出现如下图示： 点击“close”或者直接关掉此对话框完成安装。 3.2 制式和帧率及其调用方式 3.2.1 技术指标 本软件可采用 PAL 和 NTSC 两种制式，建议采用 PAL 制式。帧率为每秒 25帧。 3.2.2 测试仪器和工具 序号 名 称 型 号 数量 备 注 1 工控机 2U-380 1 注：以上仪器设备可以用同等功能、精度的仪器设备代用 3.2.3 测试简单原理及框图 图 1 测试框图 3.2.4 测试方法和步骤 a) 如图1 所示将设备连接好； b) 摄像机、视频服务器、监控主机分别加电； c) 监控主机开机启动数字监控软件并登录客户端； 图 2 测试框图 d) 登录后即进入如下界面。 图 3 软件主界面 点击【DV S 设置】按钮 或在图像窗口上单击鼠标右键，选择【DV S 设置】， 将弹出DVS 参数设置界面，如下图所示： 图 4 DVS 参 数 设 置 界 面 【 DVS时 钟 】 可 以 设 置 DVS的 日 期 和 时 间 ， 点 击 “与 PC同 步 ”， 则 DVS的 日 期 和 时 间 会 自 动 与 电 脑 的 日 期 和 时 间 同 步 。 【 DVS】 可 设 置 DVS 的 名称和 制式， 查看 DVS 的 路数 ，设 备 ID， 软件版本等。 【 制式】 提供 PAL 和 NTSC 两种视频格式。 3.3 视频图像采集测试 3.3.1 技术指标 实时采集舱外设备的视频图像，集中在视频监视主机监视器显示。 3.3.2 测试仪器和工具 表 1 测试工具和仪器 序号 名 称 型 号 数量 备 注 1 显示器 DELL 1 注：以上仪器设备可以用同等功能、精度的仪器设备代用 3.3.3 测试简单原理及框图 图 4 测试框图 3.3.4 测试方法和步骤 a) 如图1 所示将设备连接好； b) 摄像机、视频服务器、监控主机分别加电； c) 监控主机开机启动数字监控软件并登录客户端； 图 5 登录界面 d ) 登录后进入即可显示视频画面。 图 6 监控软件主菜...
