122、户内高、低压成套开关柜母线设计规范

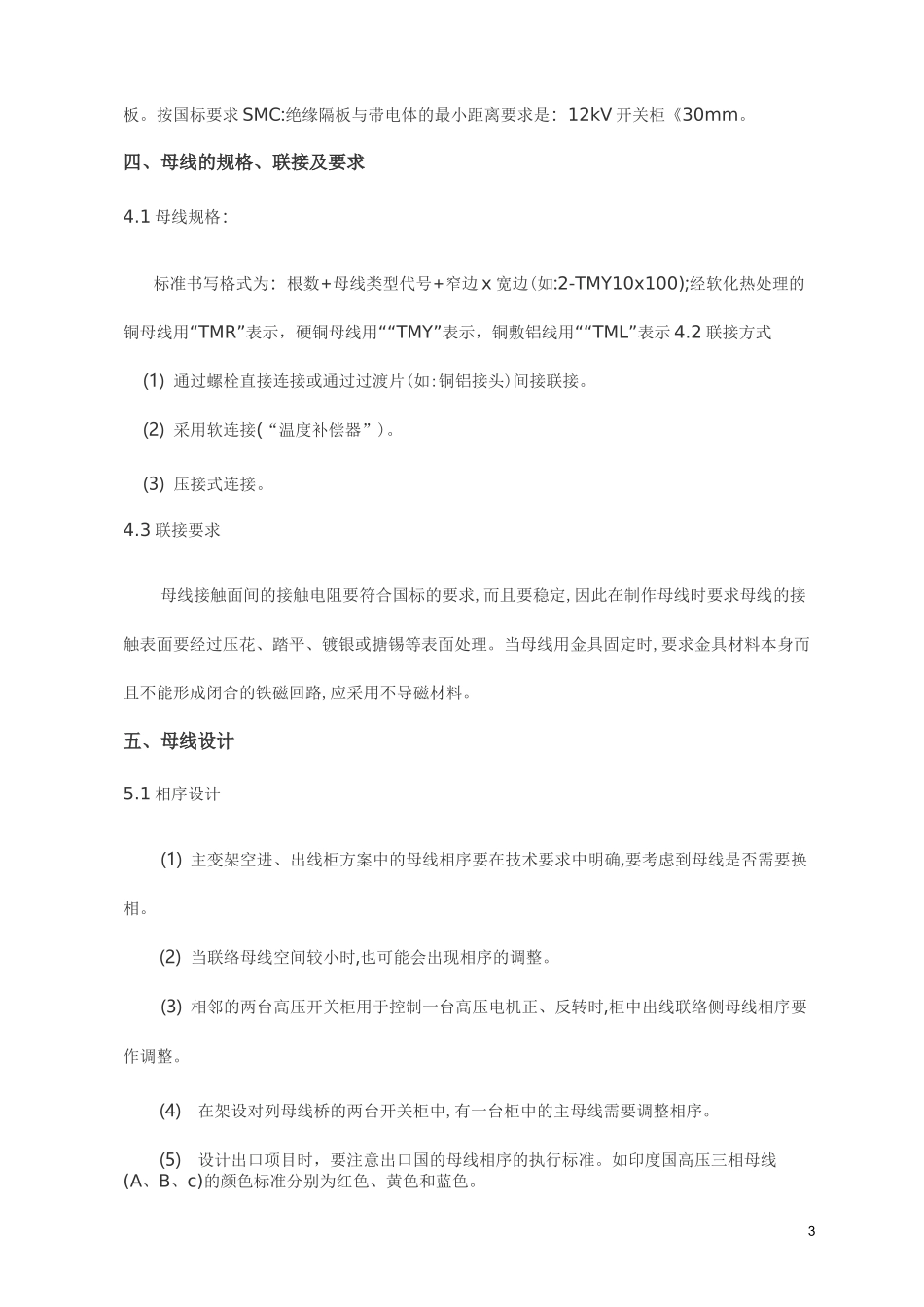

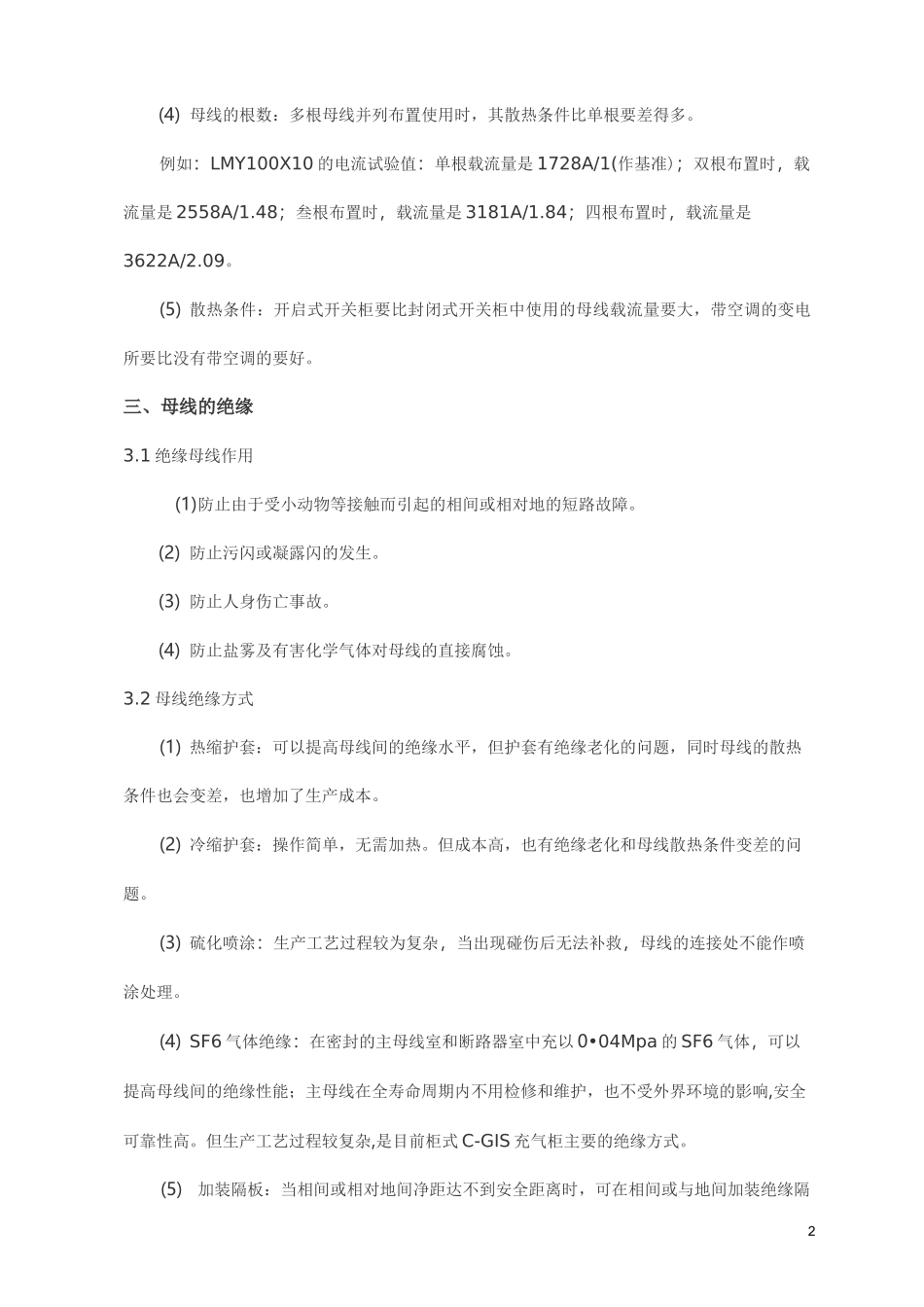

1户内高、低压成套开关柜母线设计规范■■■―、前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高、低压成套电器中重要的一次元件。二、母线的类型、颜色、布置及其载流量影响因素2.1 开关柜用母线按其横截面分为：矩形、圆形(或双 D 形)和槽形母线三种；当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件好。而且，在一定允许温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀。因此成套开关柜内一般都采用矩形母线。2.2 开关柜用母线的颜色和位置：(1) 开关柜母线相序位置与国标颜色对照表:*h(g)o!S4[7F4e2g;K%s2i#}(2) 柜体接地母线：黄绿色相间(若是铜排，可采用本色，贴接地标识)。，f#O(E"w4u%U:a1U2.3 柜内母线的布置：(1) 按垂直或水平“一"字形：如 GGIA-12F 型、GBC-40.5 型中的柜顶主母线布置结构；(2) 按“品"字形或三角形：如 KYN28A—12 型，KYN61-40.5 型中的主母线布置结构。2.4 载流量受影响的因素：(1) 布置方式：竖放和横放，竖放的动稳定电流值要比横放时大。(2) 环境温度(下表中的温度值是裸母线承受的最高温度值)上表表明：母线经过镀银或镀锡处理后其耐高温性能有所提高。⑶ 母线的材质：铜；铝；钢。其中铜的导电率最高,相同截面积时它的载流量最大,而钢最小，常用于 PT 回路或避雷器回路中。2(4) 母线的根数：多根母线并列布置使用时，其散热条件比单根要差得多。例如：LMY100X10 的电流试验值：单根载流量是 1728A/1(作基准)；双根布置时，载流量是 2558A/1.48；叁根布置时，载流量是 3181A/1.84；四根布置时，载流量是3622A/2.09。(5) 散热条件：开启式开关柜要比封闭式开关柜中使用的母线载流量要大，带空调的变电所要比没有带空调的要好。三、母线的绝缘3.1 绝缘母线作用(1)防止由于受小动物等接触而引起的相间或相对地的短路故障。(2) 防止污闪或凝露闪的发生。(3) 防止人身伤亡事故。(4) 防止盐雾及有害化学气体对母线的直接腐蚀。3.2 母线绝缘方式(1) 热缩护套：可以提高母线间的绝缘水平，但护套有绝缘老化的问题，同时母线的散热条件也会变差，也增加了生产成本。(2) 冷缩护套：操作简单，无需加热。但成本高，也有绝缘老化和母线散热条件变差的问题。(3) 硫化喷涂：生产工艺过程较为...
