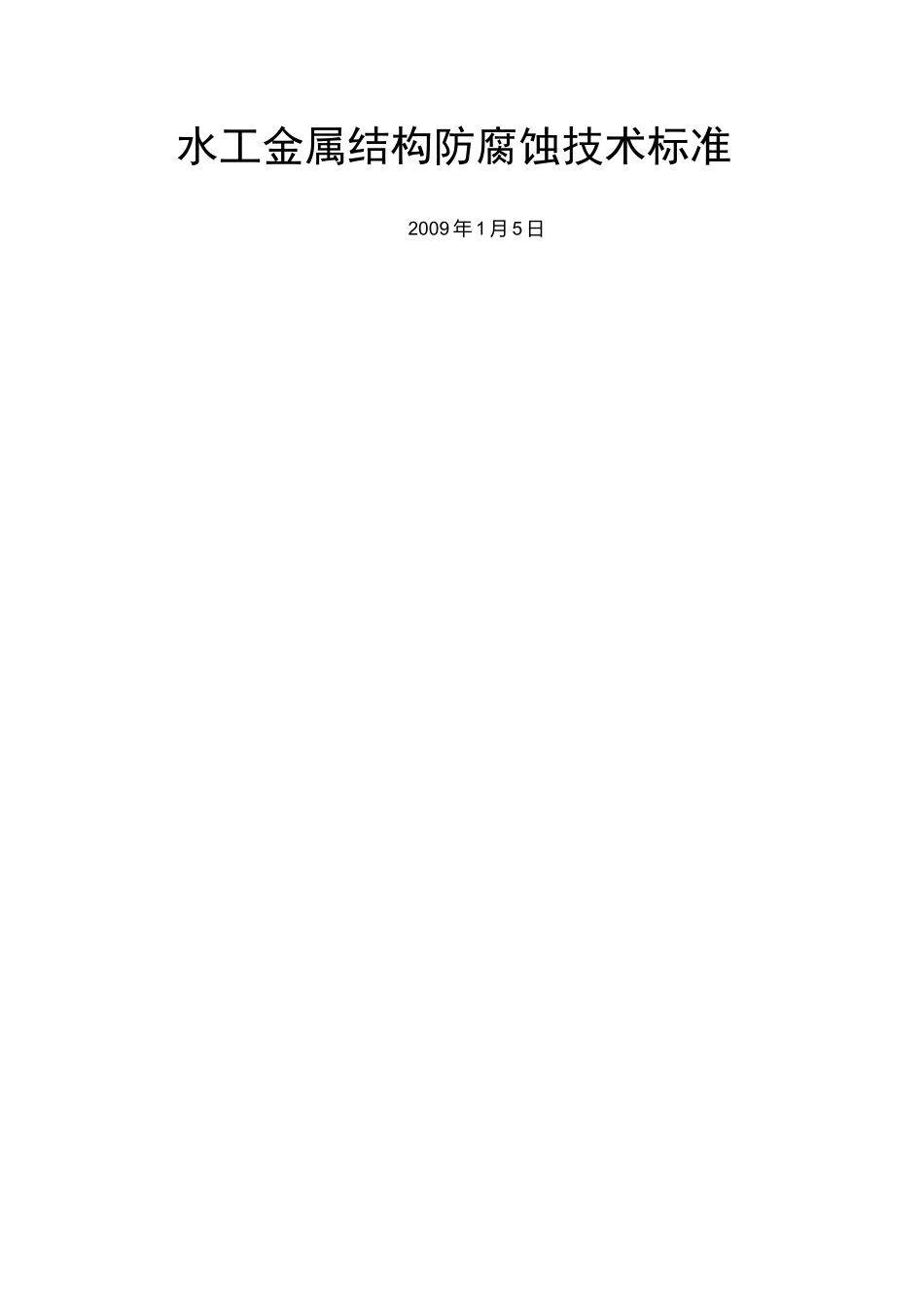

水工金属结构防腐蚀技术标准

集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)水工金属结构防腐蚀技术标准2009 年 1 月 5 日2 规范性引用文件SL105-2007GB8923-1988GB/T18839.2-2002清理GB9286-1998GB/T9793-1997GB/T13288-1991GSB05-1426-2001GB6514-1995GB12942-2006GB11375-19993 基本规定水工金属结构防腐蚀技术标准1 总则1.1 为保证葛洲坝水利枢纽水工金属结构，包括各类闸门、拦污栅等的防腐蚀质量，延长其使用寿命，特制定本技术标准。1.2 水工金属结构防腐蚀方案宜按照等效防腐的原则，综合考虑结构的使用环境、运行工况、维护管理条件等因素，通过技术经济比较论证后选定。1.3 为保证防腐蚀施工质量，质检员和操作工应具备相关专业知识并持有国家有关部门颁发的资质证书，施工单位应取得水工金属结构防腐蚀施工专业能力证书。1.4 防腐蚀施工质量检测仪器应经计量鉴定合格并在有效期内方可使用。水工金属结构防腐蚀规范涂装前钢材表面锈蚀等级和除锈等级涂覆涂料前钢材表面处理表面处理方法磨料喷射色漆和清漆漆膜的划格试验金属和其他无机覆盖层热喷涂锌、铝及其合金涂装前钢材表面粗糙度等级的评定（比较样块法）漆膜颜色标准样卡涂装作业安全规程涂漆工艺安全及其通风净化涂装作业安全规程有限空间作业安全技术要求金属和其他无机覆盖层热喷涂操作安全3.1 葛洲坝机组进水口拦污栅防腐蚀通用技术要求3.1.1 葛洲坝机组进水口拦污栅含 0 号机组拦污栅、二江大机拦污栅、二江小机拦污栅、大江机组拦污栅，其防腐技术要求如下：表一拦污栅防腐蚀通用技术要求设备名称防腐方式工艺要求防腐年限拦污栅涂料1、喷砂除锈：表面清洁度达到Sa2.5 级标准，表面粗糙度大于 40口 m2、底漆为含锌（富锌）涂料二道，干膜最小局部厚度 2100um。3、中间漆为环氧云铁一道，干膜最小局部厚度 250 口 m。4、面漆采用耐磨耐冲刷涂料二道，干膜最小局部厚度 2100umo5、干膜总厚度不低于 250umo6、迎水面栅条棱边宽 50mm 增涂耐磨耐冲刷防腐涂料（所增漆膜厚度不小于 250um），总漆膜厚度不小于 500 口 m。7、面漆颜色为银灰色，颜色代码：B04。08〜15 年3.2 葛洲坝平面闸门防腐蚀通用技术要求3.2.1 葛洲坝平面闸门含机组进水口工作门、机组进水口检修门、尾水检修门、排沙底孔工作门、排沙底孔事故检修门、排漂孔检修门和工作门、二江泄水闸平板工作门、泄水闸事故检修门、冲沙闸事故检修门、0 号机工作门、检修门以及机组技术供水闸门。其防...
