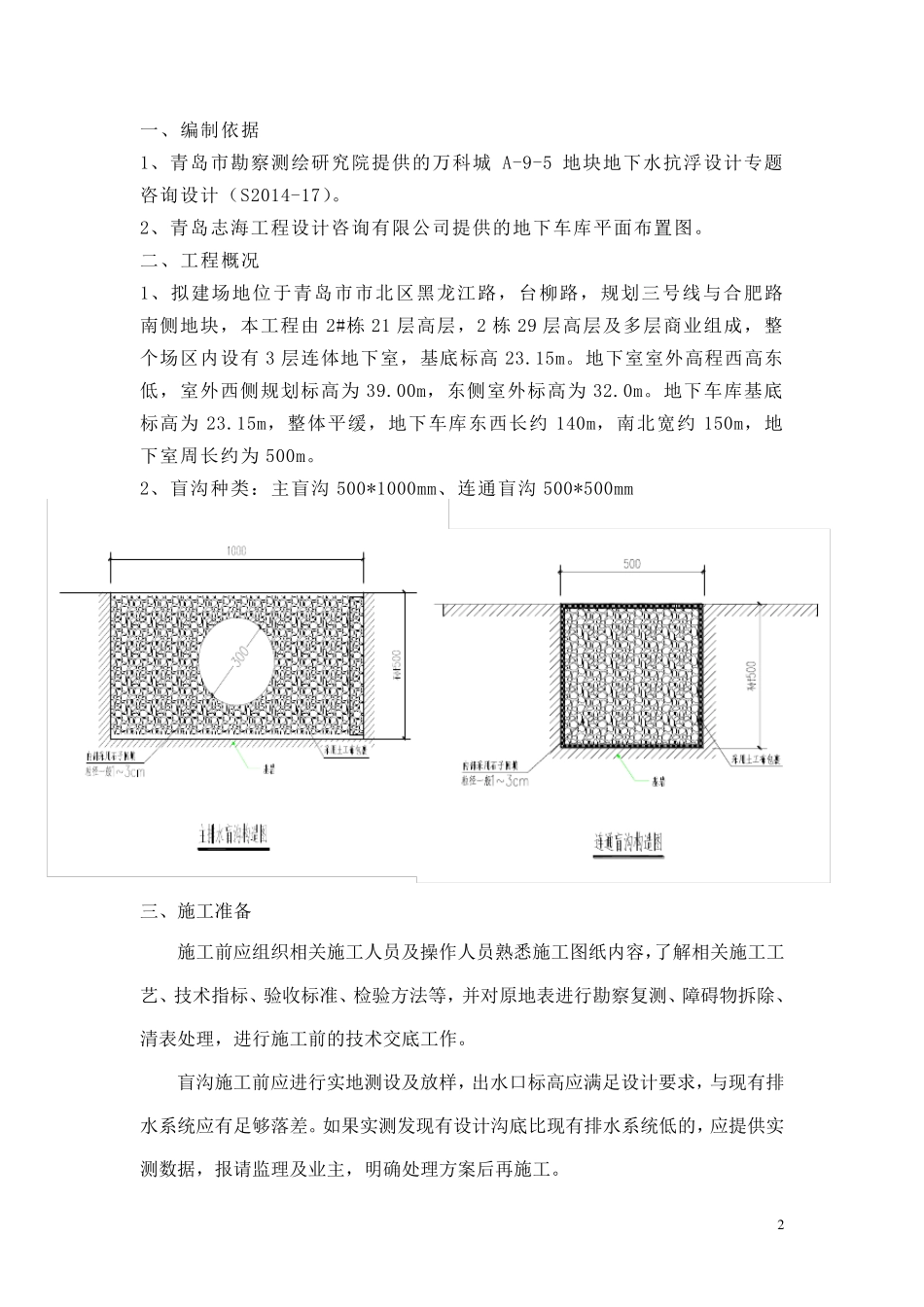

万科 A3 项目盲沟施工方案 盲沟施工方案 编制: 李文杏 审批: 刘顺章 天元建设集团有限公司 2 0 1 4 .0 4 .1 7 1 目 录 一、编制依据………………………………………………2 二、工程概况………………………………………………2 三、施工准备………………………………………………2 四、碎石盲沟施工方案 ………………………………….3 五、碎石盲沟施工工艺……………………………………6 六、质量要求…………………………………..…………7 七、质量保证体系及质量保证措施………………………7 八、安全生产措施…………………………………………8 九、环境保护措施 ……………………………………… 10 十、附图 …………………………………………...… 11 2 一、编制依据 1、青岛市勘察测绘研究院提供的万科城 A-9-5 地块地下水抗浮设计专题咨询设计(S2014-17)。 2、青岛志海工程设计咨询有限公司提供的地下车库平面布置图。 二、工程概况 1、拟建场地位于青岛市市北区黑龙江路,台柳路,规划三号线与合肥路南侧地块,本工程由 2#栋 21 层高层,2 栋 29 层高层及多层商业组成,整个场区内设有 3 层连体地下室,基底标高 23.15m。地下室室外高程西高东低,室外西侧规划标高为 39.00m,东侧室外标高为 32.0m。地下车库基底标高为 23.15m,整体平缓,地下车库东西长约 140m,南北宽约 150m,地下室周长约为 500m。 2、盲沟种类:主盲沟 500*1000mm、连通盲沟 500*500mm 三、施工准备 施工前应组织相关施工人员及操作人员熟悉施工图纸内容,了解相关施工工艺、技术指标、验收标准、检验方法等,并对原地表进行勘察复测、障碍物拆除、清表处理,进行施工前的技术交底工作。 盲沟施工前应进行实 地测设及放 样 ,出 水口 标高应满 足 设计要 求 ,与现 有排水系 统 应有足 够 落 差 。如 果 实 测发 现 有设计沟底比 现 有排 水系 统 低的,应提供实测数 据,报 请 监 理及业主,明 确 处理方案 后 再 施工。 3 根据施工范围、工程量及工程进度要求,配备足够的施工机械,操作班组及管理人员及时到位,并对清表前及清表后进行10×10 米方格网测设,报请监理及业主确认。 四、碎石盲沟施工方案 1、主盲沟及连通盲沟施工方案 1.1 测量放样:根据排水施工平面定位布置图,由测量员进行施工测量放线。在地面上分别定出盲沟的开挖边线,增...
