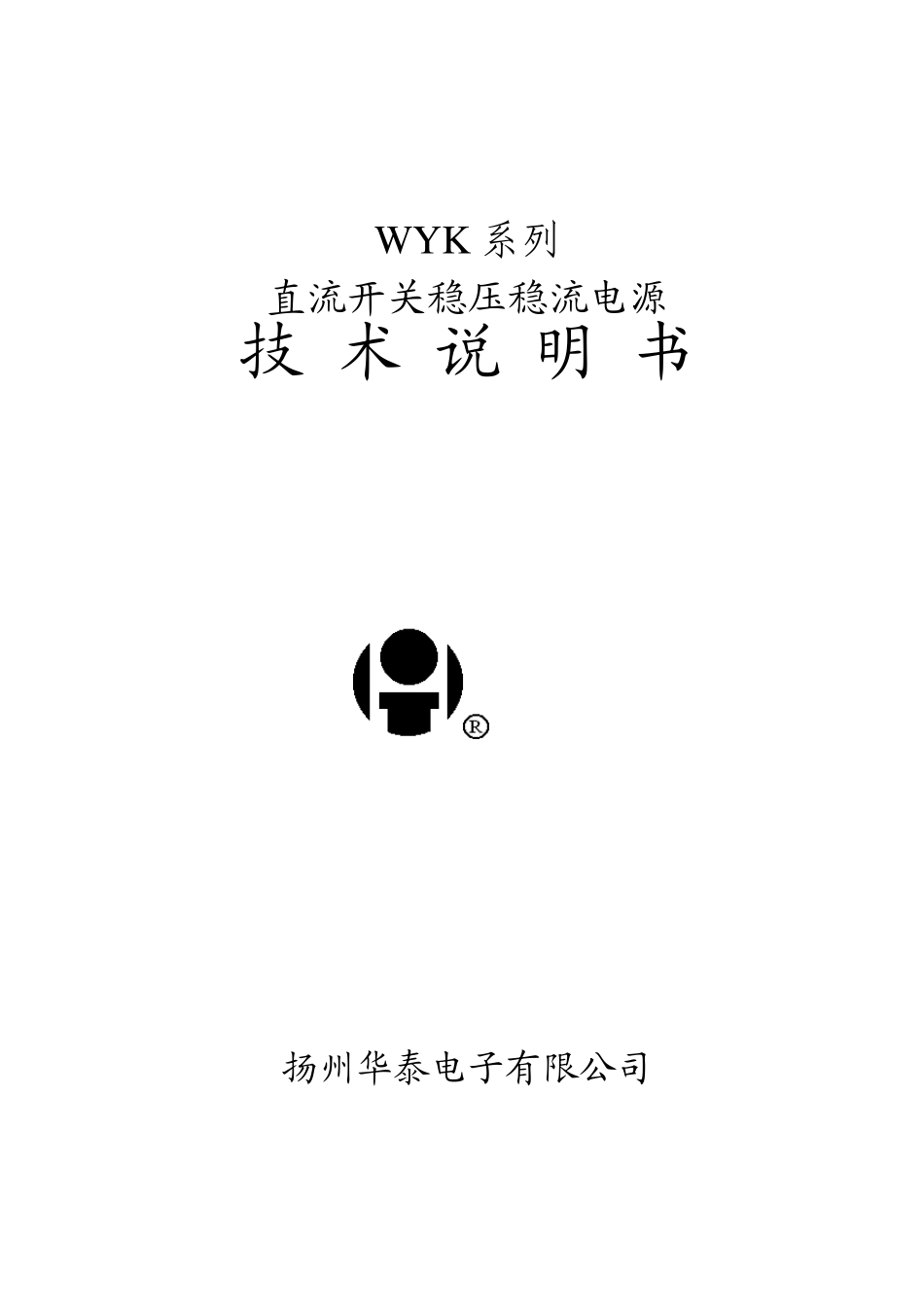

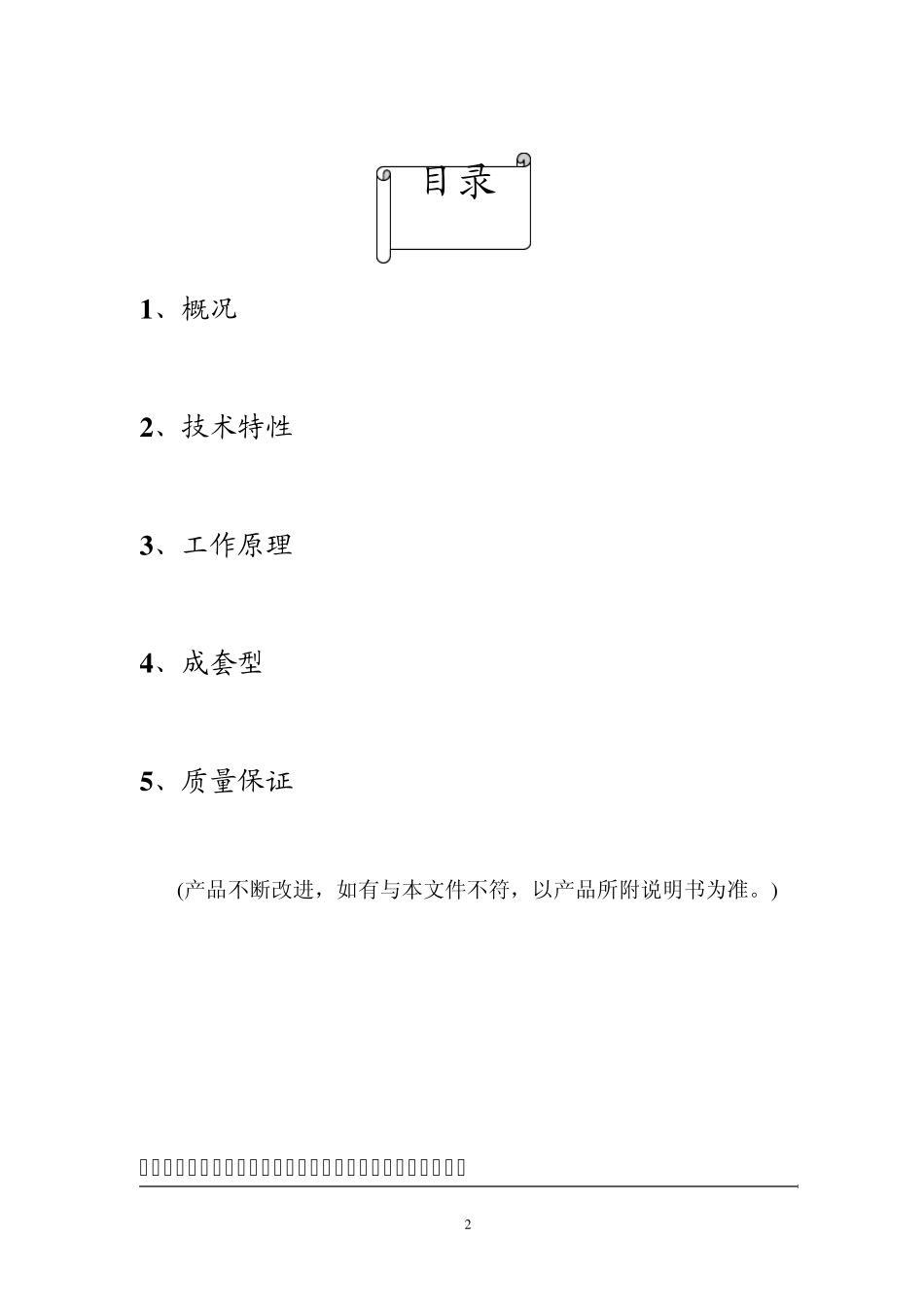

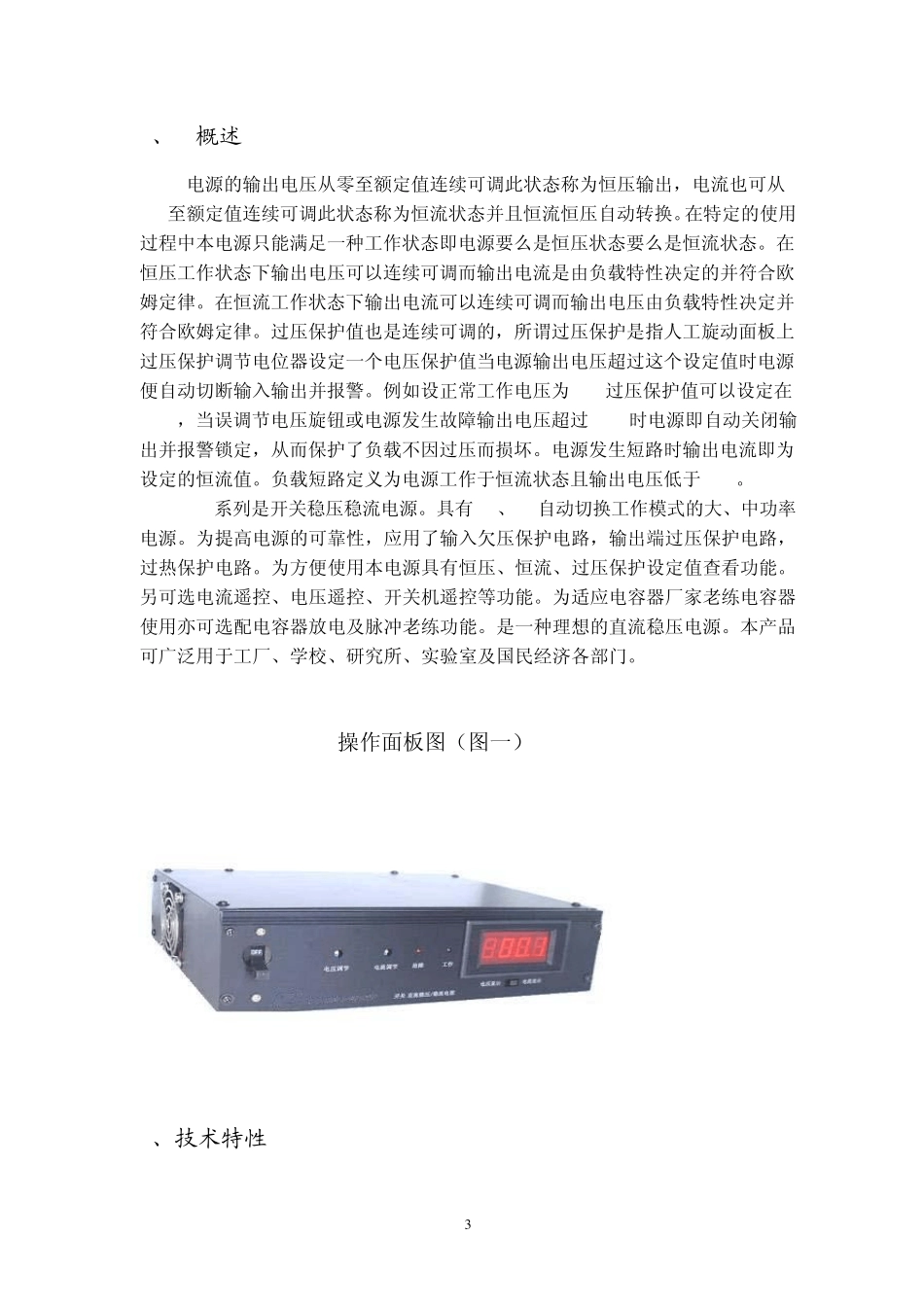

WYK 系列 直流开关稳压稳流电源 技 术 说 明 书 扬州华泰电子有限公司 2 1 、概况 2 、技术特性 3 、工作原理 4 、成套型 5 、质量保证 (产品不断改进，如有与本文件不符，以产品所附说明书为准。) 警告：电源插座接地必须可靠，否则可能导致人身伤亡事故！ 目录 3 1、 概述 电源的输出电压从零至额定值连续可调此状态称为恒压输出，电流也可从10%至额定值连续可调此状态称为恒流状态并且恒流恒压自动转换。在特定的使用过程中本电源只能满足一种工作状态即电源要么是恒压状态要么是恒流状态。在恒压工作状态下输出电压可以连续可调而输出电流是由负载特性决定的并符合欧姆定律。在恒流工作状态下输出电流可以连续可调而输出电压由负载特性决定并符合欧姆定律。过压保护值也是连续可调的，所谓过压保护是指人工旋动面板上过压保护调节电位器设定一个电压保护值当电源输出电压超过这个设定值时电源便自动切断输入输出并报警。例如设正常工作电压为100V过压保护值可以设定在110V，当误调节电压旋钮或电源发生故障输出电压超过110V 时电源即自动关闭输出并报警锁定，从而保护了负载不因过压而损坏。电源发生短路时输出电流即为设定的恒流值。负载短路定义为电源工作于恒流状态且输出电压低于1-2V。 WYK系列是开关稳压稳流电源。具有CV、CC自动切换工作模式的大、中功率电源。为提高电源的可靠性，应用了输入欠压保护电路，输出端过压保护电路，过热保护电路。为方便使用本电源具有恒压、恒流、过压保护设定值查看功能。另可选电流遥控、电压遥控、开关机遥控等功能。为适应电容器厂家老练电容器使用亦可选配电容器放电及脉冲老练功能。是一种理想的直流稳压电源。本产品可广泛用于工厂、学校、研究所、实验室及国民经济各部门。 操作面板图（图一） 2、技术特性 4 2.1 产品规格： WYK -6100K WYK -3050K WYK -5030K WYK -5050K 输出电压调节范围 0~ 6V 0~ 32V 0~ 53V 0~ 53V 输出电压控制范围 0~ 6V 0~ 30V 0~ 50V 0~ 50V 输出电流调节范围 10~ 100A 0~ 53A 0~ 32A 0~ 53A 输出电流控制范围 10~ 100A 0~ 50A 0~ 30A 0~ 50A WYK -30100K WYK -15020K WYK -30010K WYK -6005K 输出电压调节范围 0~ 32V 0~ 160V 0~ 315V 0~ 106V 输出电压控制范围 0~ 32V 0~ 150V 0~ 300V 0~ 100V 输出电流调节范围 0~ 105A 0~ 22A 0~ 21A 0~ 106A 输...
