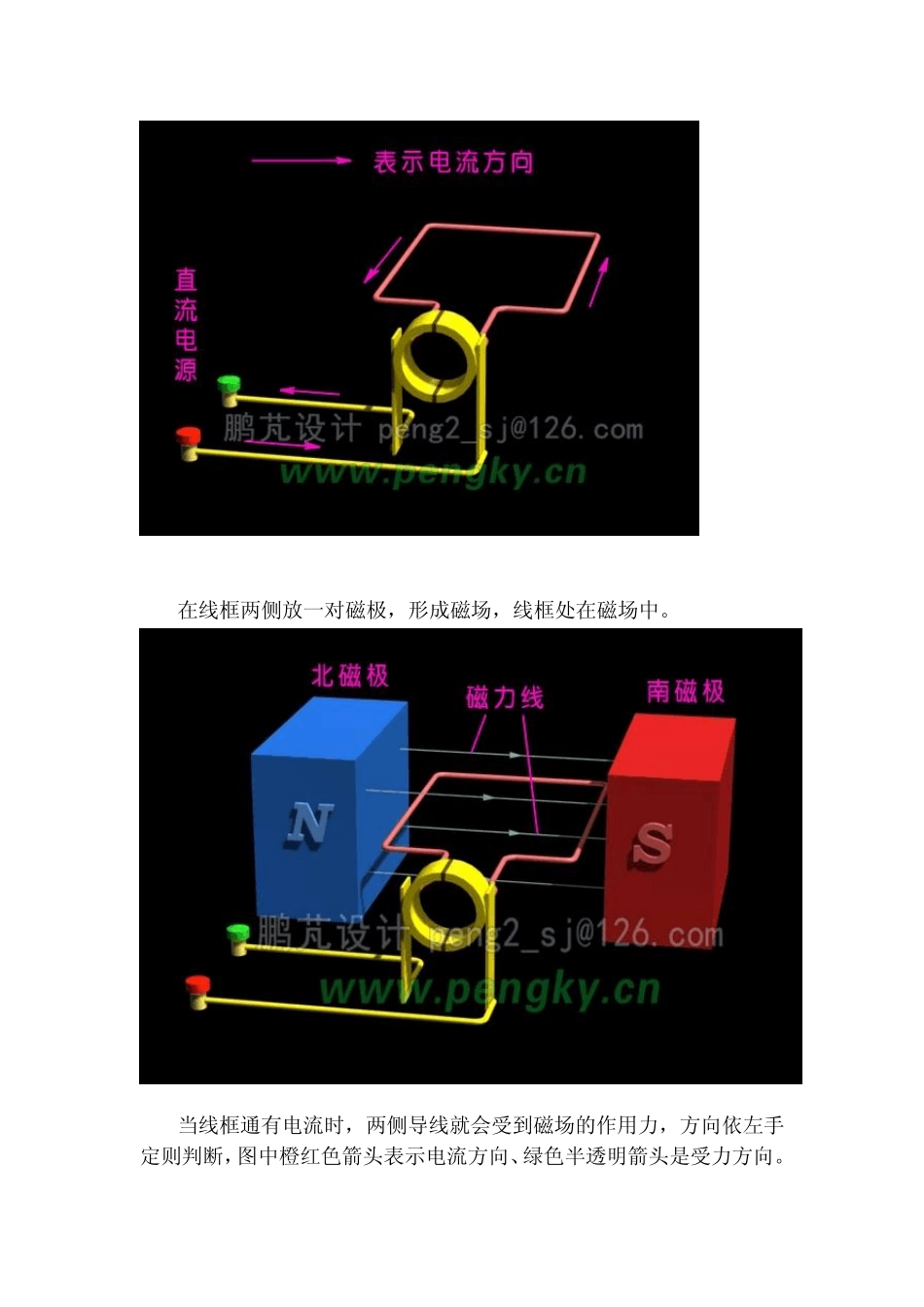

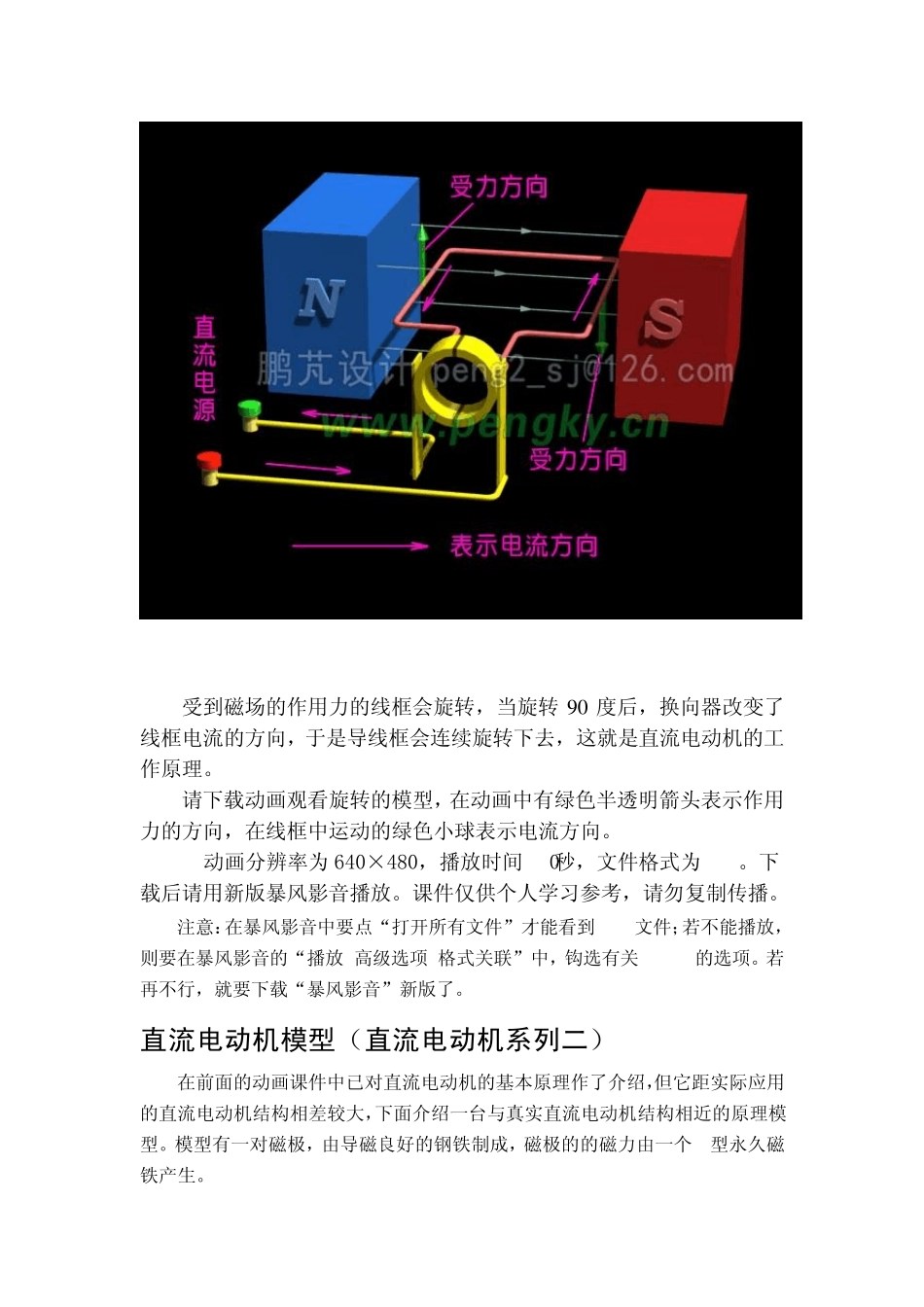

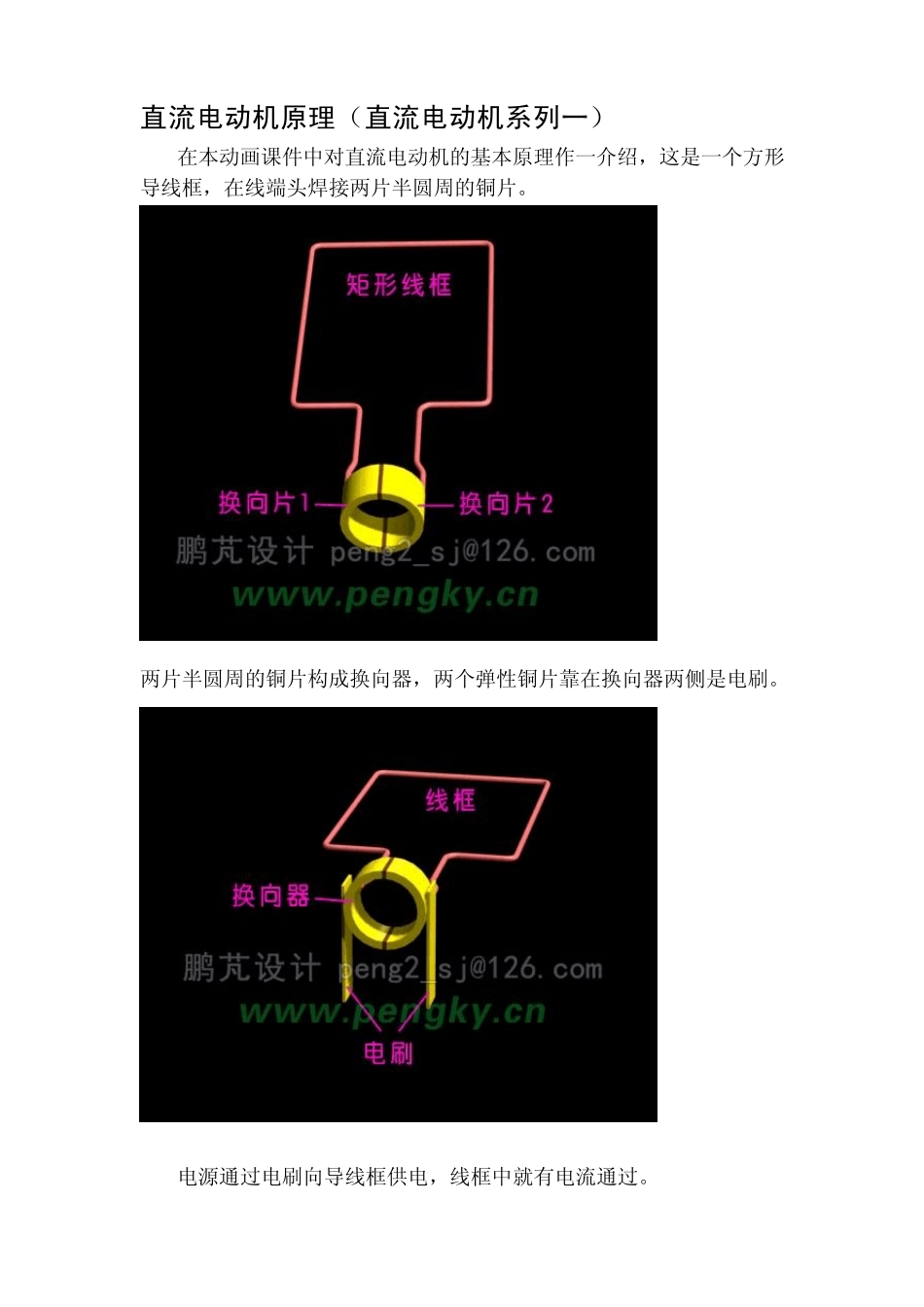

直流电动机原理（直流电动机系列一） 在本动画课件中对直流电动机的基本原理作一介绍，这是一个方形导线框，在线端头焊接两片半圆周的铜片。 两片半圆周的铜片构成换向器，两个弹性铜片靠在换向器两侧是电刷。 电源通过电刷向导线框供电，线框中就有电流通过。 在线框两侧放一对磁极，形成磁场，线框处在磁场中。 当线框通有电流时，两侧导线就会受到磁场的作用力，方向依左手定则判断，图中橙红色箭头表示电流方向、绿色半透明箭头是受力方向。 受到磁场的作用力的线框会旋转，当旋转9 0 度后，换向器改变了线框电流的方向，于是导线框会连续旋转下去，这就是直流电动机的工作原理。 请下载动画观看旋转的模型，在动画中有绿色半透明箭头表示作用力的方向，在线框中运动的绿色小球表示电流方向。 3D动画分辨率为640×480，播放时间 20秒，文件格式为FLV。下载后请用新版暴风影音播放。课件仅供个人学习参考，请勿复制传播。 注意：在暴风影音中要点“打开所有文件”才能看到FLV文件；若不能播放，则要在暴风影音的“播放\高级选项\格式关联”中，钩选有关 Flash的选项。若再不行，就要下载“暴风影音”新版了。 直流电动机模型（直流电动机系列二） 在前面的动画课件中已对直流电动机的基本原理作了介绍，但它距实际应用的直流电动机结构相差较大，下面介绍一台与真实直流电动机结构相近的原理模型。模型有一对磁极，由导磁良好的钢铁制成，磁极的的磁力由一个 U型永久磁铁产生。 为增强两磁极间的磁通密度，在两磁极间有转子铁芯，转子铁芯由导磁良好的硅钢片叠成，电机的导线框嵌放在转子铁芯的槽内，本模型的转子铁芯有8个线槽。 为便于观察，仍用单圈线框代表转子绕组，这是一个线框。 按 8个线槽顺序嵌放转子绕组（线框），为便于观察不显示转子铁芯，绕组的头尾端依次焊接，这是嵌到第 4个绕组时的图。 这是嵌好全部 8个绕组的图。 把铁芯显示出来。 换向器有8个铜制换向片，排成圆筒形，换向片间留有缝隙，相互绝缘。 把转子绕组的引出线按规律焊接在换向片上。 把嵌有绕组的转子插入两磁极之间，两个嵌有石墨块的电刷靠在换向器两侧。 为便于观察，不显示磁极与磁铁，仅显示磁极的磁力线；转子铁芯也以半透明显示。 在两电刷上接通电源，可在图上看到每个线槽中线框的电流方向，线框受磁场作用力，转子开始旋转，方向依左手定则判断。 透明磁极动画分辨率为640×480，播放时间 18秒，文件格式为FLV。在动...
