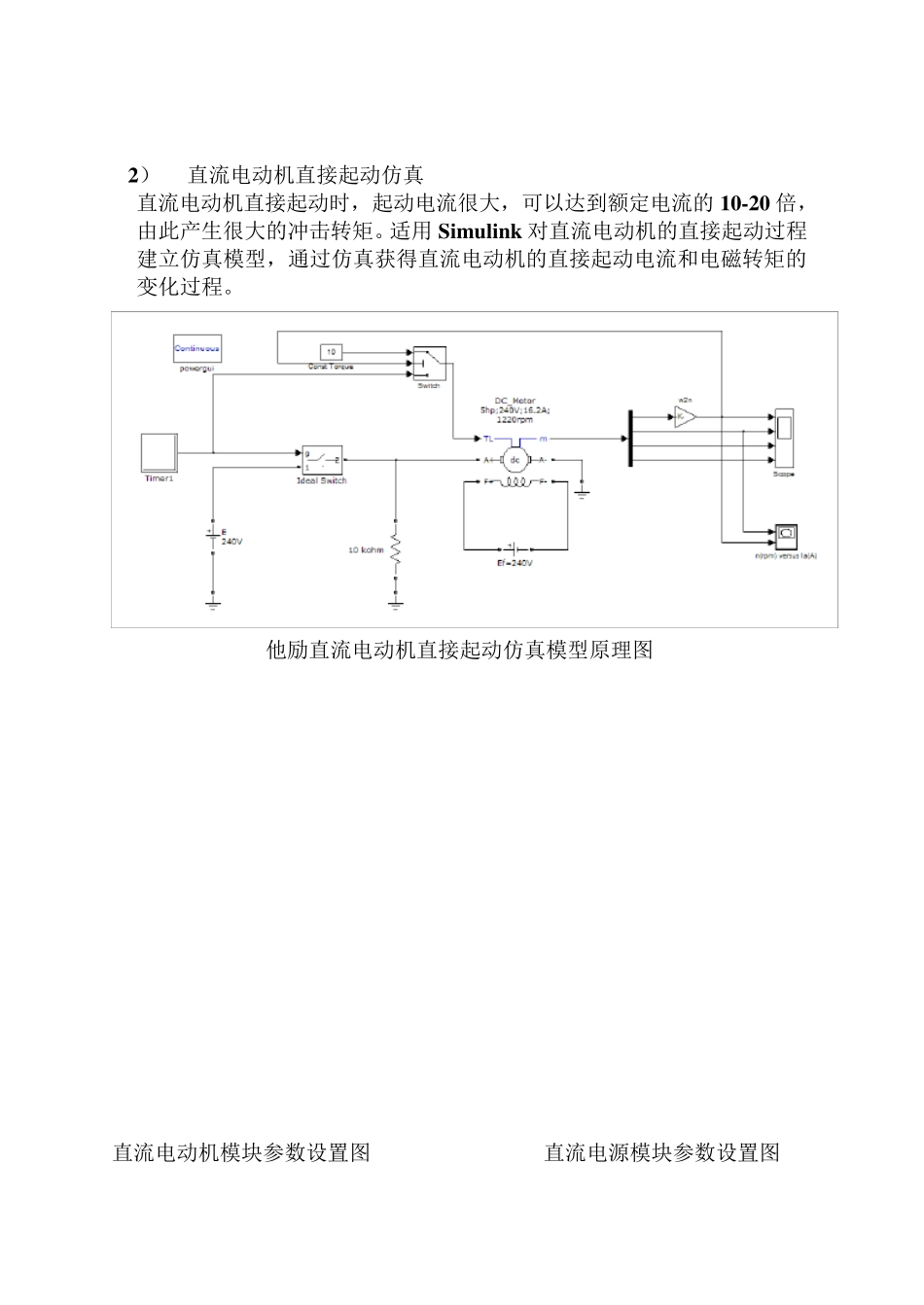

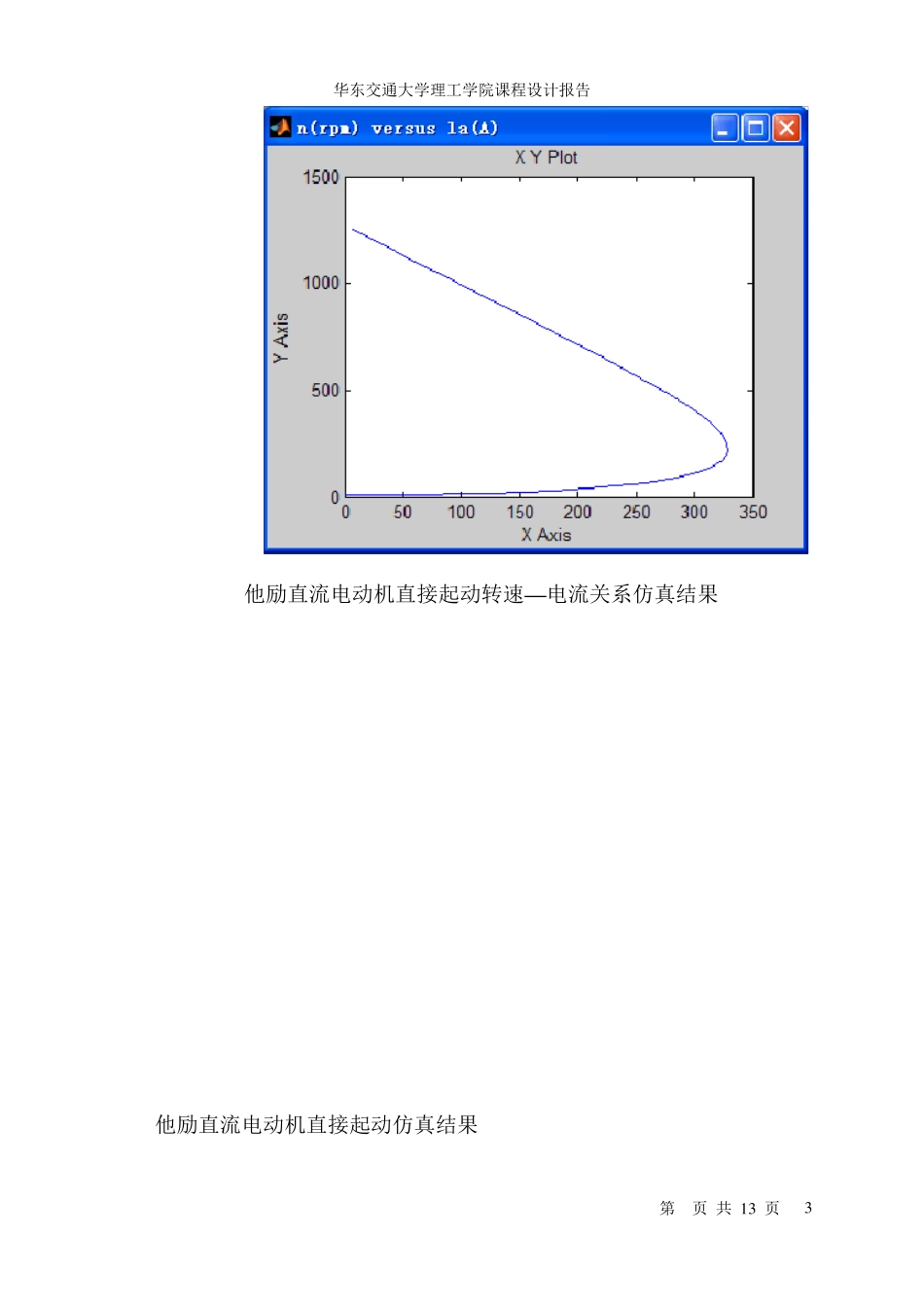

2） 直流电动机直接起动仿真 直流电动机直接起动时，起动电流很大，可以达到额定电流的10-20 倍，由此产生很大的冲击转矩。适用 Simulink 对直流电动机的直接起动过程建立仿真模型，通过仿真获得直流电动机的直接起动电流和电磁转矩的变化过程。 他励直流电动机直接起动仿真模型原理图 直流电动机模块参数设置图 直流电源模块参数设置图 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 2 定时模块参数设置图 开关模块参数设置图 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 3 他励直流电动机直接起动转速—电流关系仿真结果 他励直流电动机直接起动仿真结果 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 4 3 ）直流电动机电枢串联电阻启动仿真 建立他励直流电动机电枢串联三级电阻起动的仿真模型，仿真分析其串联电阻起动过程，获得起动过程的电枢电流.转速和电磁转矩的变化曲线。 他励直流电动机串起电阻启动仿真模型原理图 他励直流电动机串起电阻仿真 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 5 他励直流电动机串起电阻起动的转速—电流关系仿真结果 4）直流电动机能耗制动仿真 能耗制动时，电枢通过电阻Rb 短接，使用Simulink 建立直流电动机的能耗制动仿真模型，仿真分析获得转速。电枢电流和电磁转矩的暂态过程曲线。 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 6 他励直流电动机能耗制动仿真模型原理图 他励直流电动机能耗制动仿真结果 5） 直流电动机反接制动仿真 直流电动机的反接制动分为电压反向的反接制动和倒拉反接制动。电压反向反接制动作用用于电动机的快速停机，而倒拉反接制动用于低速下放位能负载。使用 Simulink 建立直流电动机的电压反向反接制动的仿真华东交通大学理工学院课程设计报告 第 页 共 1 3 页 7 模型，仿真分析获得转速。电枢电流和电磁转矩的暂态过程曲线。 他励直流电动机电压反向反接制动仿真模型原理图 他励直流电动机电压反向反接制动仿真结果 6 ）直流电动机改变电枢电压调速仿真 华东交通大学理工学院课程设计报告 第 页 共 1 3 页 8 使用Simulink 建立直流电动机的改变电枢电压的仿真模型，仿真分析获得转速。电枢电流和电磁转矩的暂态过程曲线。 他励直流电动机改变电枢电压调速仿真模型原理图 他励直流电动机改变电枢电压调速仿真结果 华东交通大学理工学院课程设...
