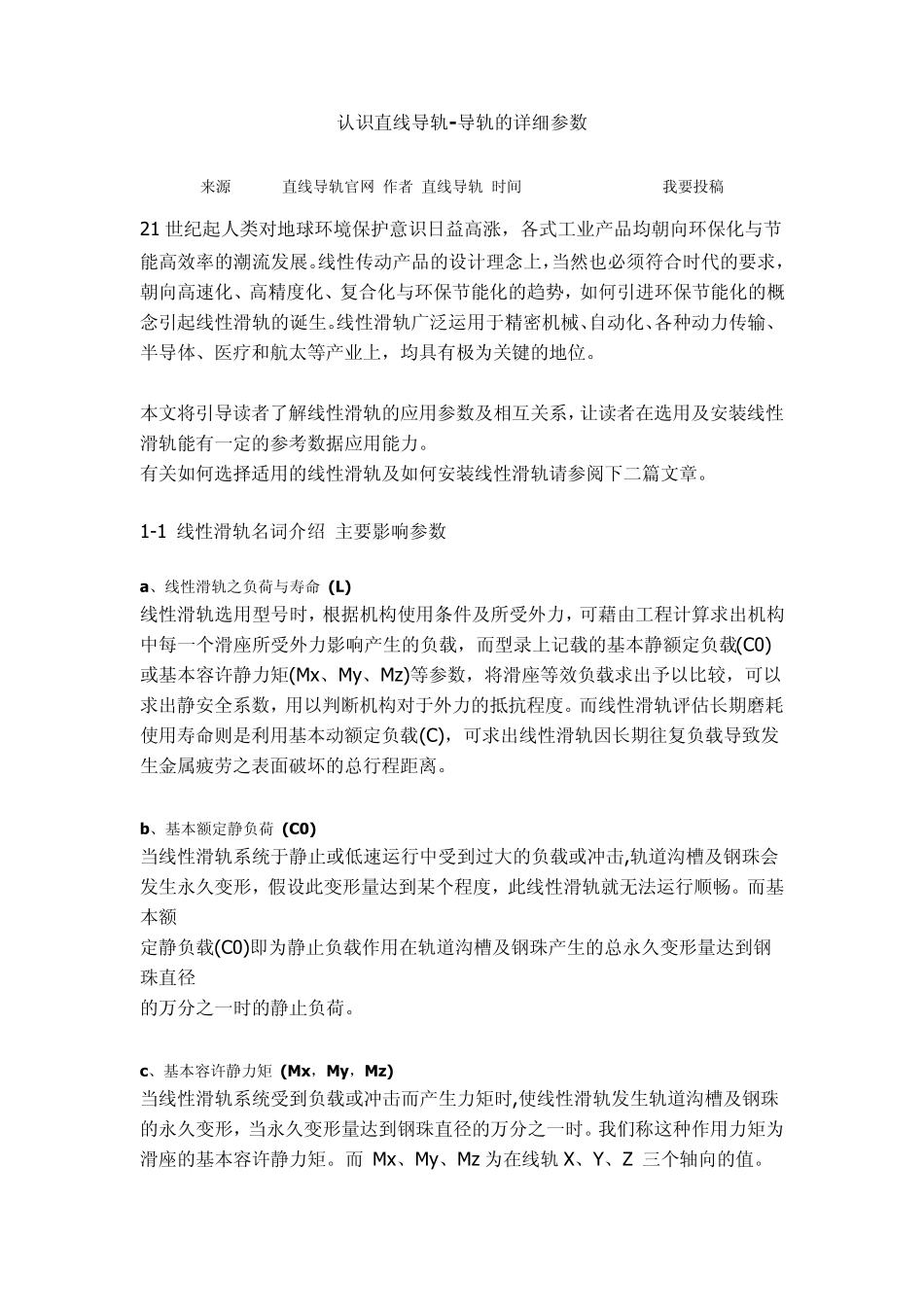

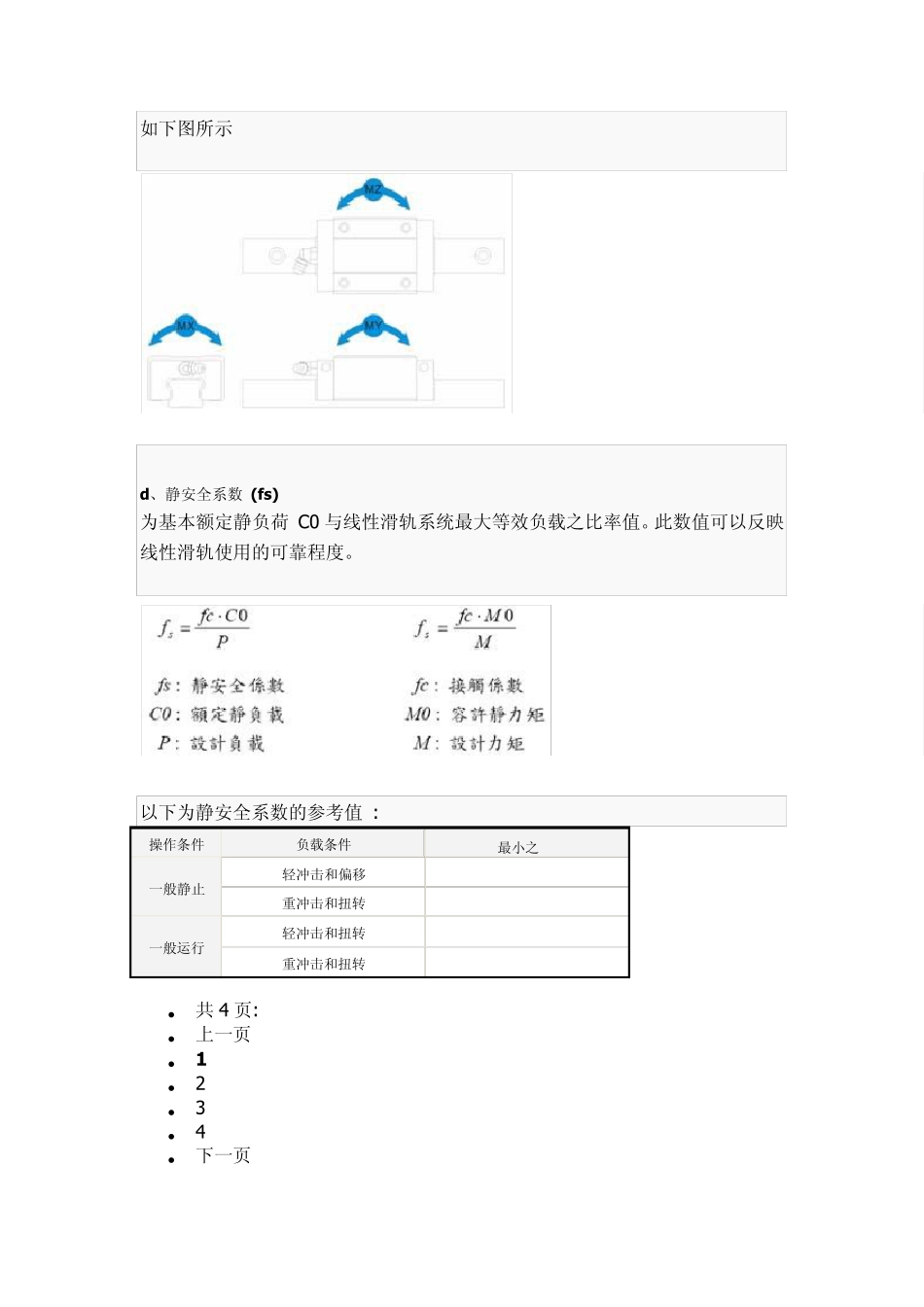

认识直线导轨-导轨的详细参数 来源:Hiwin直线导轨官网 作者:直线导轨 时间:2010-01-29 12:06 我要投稿 21 世纪起人类对地球环境保护意识日益高涨，各式工业产品均朝向环保化与节能高效率的潮流发展。线性传动产品的设计理念上，当然也必须符合时代的要求，朝向高速化、高精度化、复合化与环保节能化的趋势，如何引进环保节能化的概念引起线性滑轨的诞生。线性滑轨广泛运用于精密机械、自动化、各种动力传输、半导体、医疗和航太等产业上，均具有极为关键的地位。 本文将引导读者了解线性滑轨的应用参数及相互关系，让读者在选用及安装线性滑轨能有一定的参考数据应用能力。 有关如何选择适用的线性滑轨及如何安装线性滑轨请参阅下二篇文章。 1-1 线性滑轨名词介绍 主要影响参数 a、线性滑轨之负荷与寿命 (L) 线性滑轨选用型号时，根据机构使用条件及所受外力，可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载，而型录上记载的基本静额定负载(C0)或基本容许静力矩(Mx、My、Mz)等参数，将滑座等效负载求出予以比较，可以求出静安全系数，用以判断机构对于外力的抵抗程度。而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C)，可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。 b、基本额定静负荷 (C0) 当线性滑轨系统于静止或低速运行中受到过大的负载或冲击,轨道沟槽及钢珠会 发生永久变形，假设此变形量达到某个程度，此线性滑轨就无法运行顺畅。而基本额 定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径 的万分之一时的静止负荷。 c、基本容许静力矩 (Mx，My，Mz) 当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形，当永久变形量达到钢珠直径的万分之一时。我们称这种作用力矩为滑座的基本容许静力矩。而 Mx、My、Mz 为在线轨X、Y、Z 三个轴向的值。 如下图所示 d、静安全系数 (fs) 为基本额定静负荷 C 0 与线性滑轨系统最大等效负载之比率值。此数值可以反映线性滑轨使用的可靠程度。 以下为静安全系数的参考值 : 操作条件 负载条件 最小之 fs 一般静止 轻冲击和偏移 1.0 ~ 1.3 重冲击和扭转 2.0 ~ 3.0 一般运行 轻冲击和扭转 1.0 ~ 1.5 重冲击和扭转 2.5 ~ 5.0 共 4 页: 上一页 1 2 3 4 下一页 错误修正，请联系导轨网管理员！ 认识...
