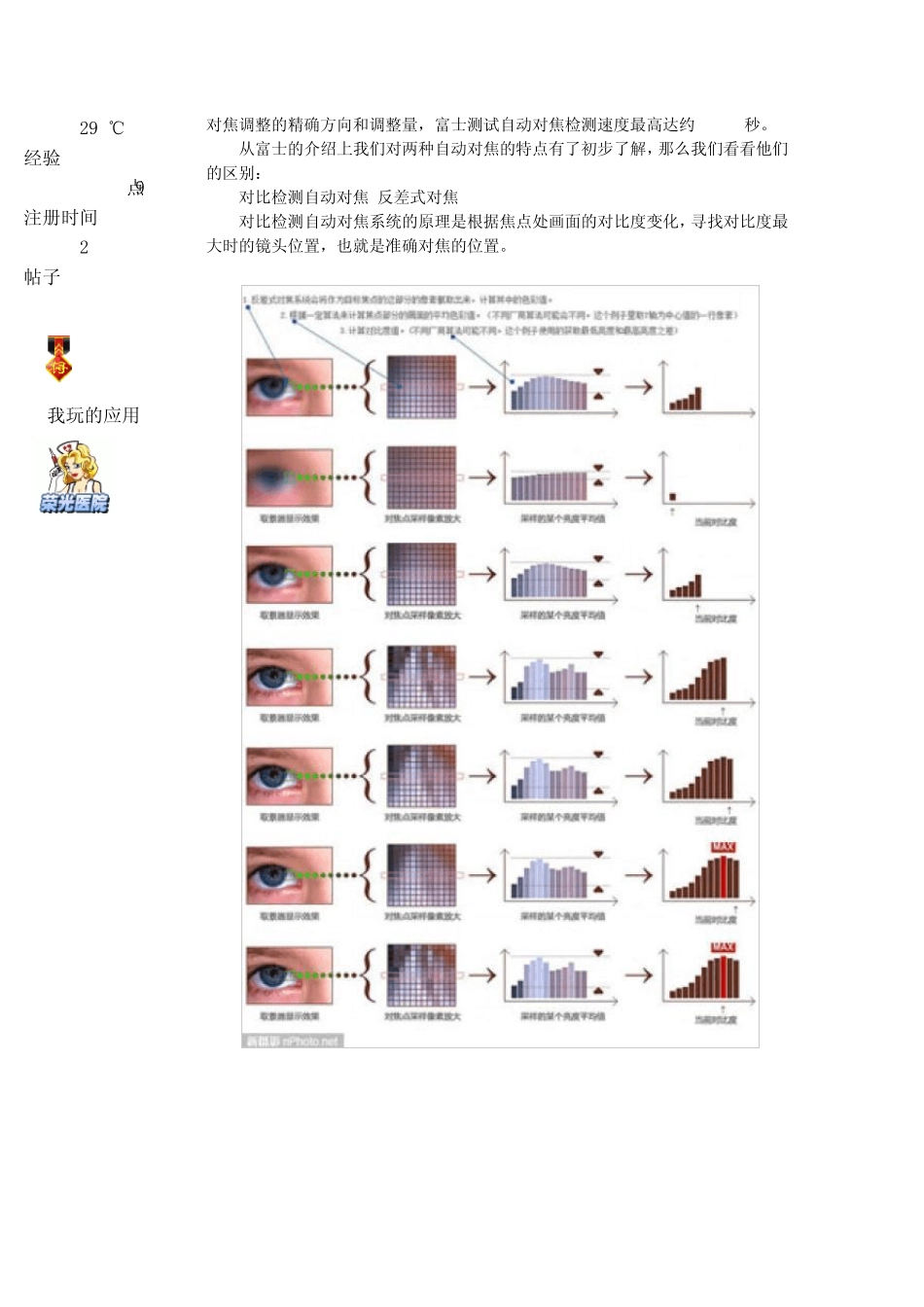

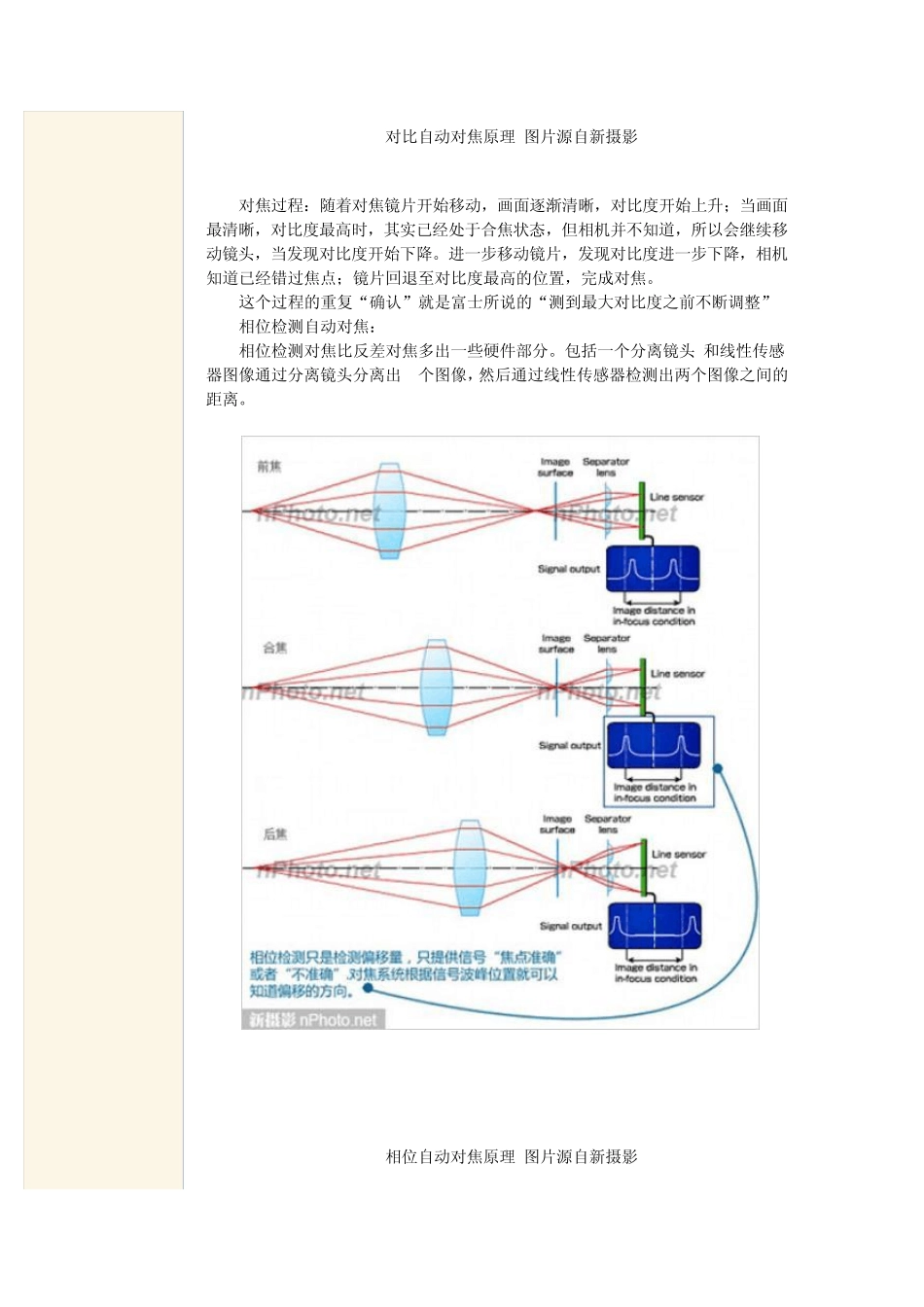

前期] 详细讲解(反差式自动对焦与相位检测对焦)原理 [复制链接] 符号而已   快活林探花 通宝 0 ¥ 人气 楼主 | 百度 google |发表于 2011-3-25 08:21 |只看该作者 |倒序浏览 |打印 此帖更加详细的讲解两种自动对焦原理,普及技术贴。 近日富士推出一款 F305EXR采用了独特的相位检测自动对焦系统。与单反相机不同,该机将 CCD中内置相位侦测像素。这种传感器上的成对相位检测传感器的工作方式与DSLR的传感器相似。 富士对焦专用像素 对比检测自动对焦在检测到最大对比度之前不断调整,因而速度较慢,相位检测自动对焦与其不同,它将入射光线分成成对的图像,执行一次相位差计算以确定29 ℃ 经验 1889 点 注册时间 2010-10-31 帖子 466 我玩的应用: 对焦调整的精确方向和调整量,富士测试自动对焦检测速度最高达约 0.158秒。 从富士的介绍上我们对两种自动对焦的特点有了初步了解,那么我们看看他们的区别: 对比检测自动对焦(反差式对焦) 对比检测自动对焦系统的原理是根据焦点处画面的对比度变化,寻找对比度最大时的镜头位置,也就是准确对焦的位置。 对比自动对焦原理(图片源自新摄影) 对焦过程:随着对焦镜片开始移动,画面逐渐清晰,对比度开始上升;当画面最清晰,对比度最高时,其实已经处于合焦状态,但相机并不知道,所以会继续移动镜头,当发现对比度开始下降。进一步移动镜片,发现对比度进一步下降,相机知道已经错过焦点;镜片回退至对比度最高的位置,完成对焦。 这个过程的重复“确认”就是富士所说的“测到最大对比度之前不断调整” 相位检测自动对焦: 相位检测对焦比反差对焦多出一些硬件部分。包括一个分离镜头(和线性传感器图像通过分离镜头分离出 2个图像,然后通过线性传感器检测出两个图像之间的距离。 相位自动对焦原理(图片源自新摄影) 现代相位检测对焦系统中的传感器部分比上面的要复杂很多,一般是组合多个不同方向的线性传感器,形成多方向的反差检测。这些多出硬件部分无疑增加成本,结构也更复杂。 镜头进来的光线,大部份向上反射到五菱镜,再送到观景窗,一部份穿过反光镜,再向下反射送给对焦模块 可以看到反光镜后,向下分光反射给对焦模块的镜片 由于对焦过程是在拍摄之前,而且会将原光束进行分离。所以最终到达线性传感器上的光线会变得很弱。所以这种对焦方式对原始光线的要求会比较高。光线不足会很大程度的减弱对焦的成功率和速度。这也是对焦...
