相位表相量图分析三相四线错误接线方法与步骤图解

相位表相量图分析三相四线错误接线方法与步骤图解_第1页
相位表相量图分析三相四线错误接线方法与步骤图解_第2页
相位表相量图分析三相四线错误接线方法与步骤图解_第3页

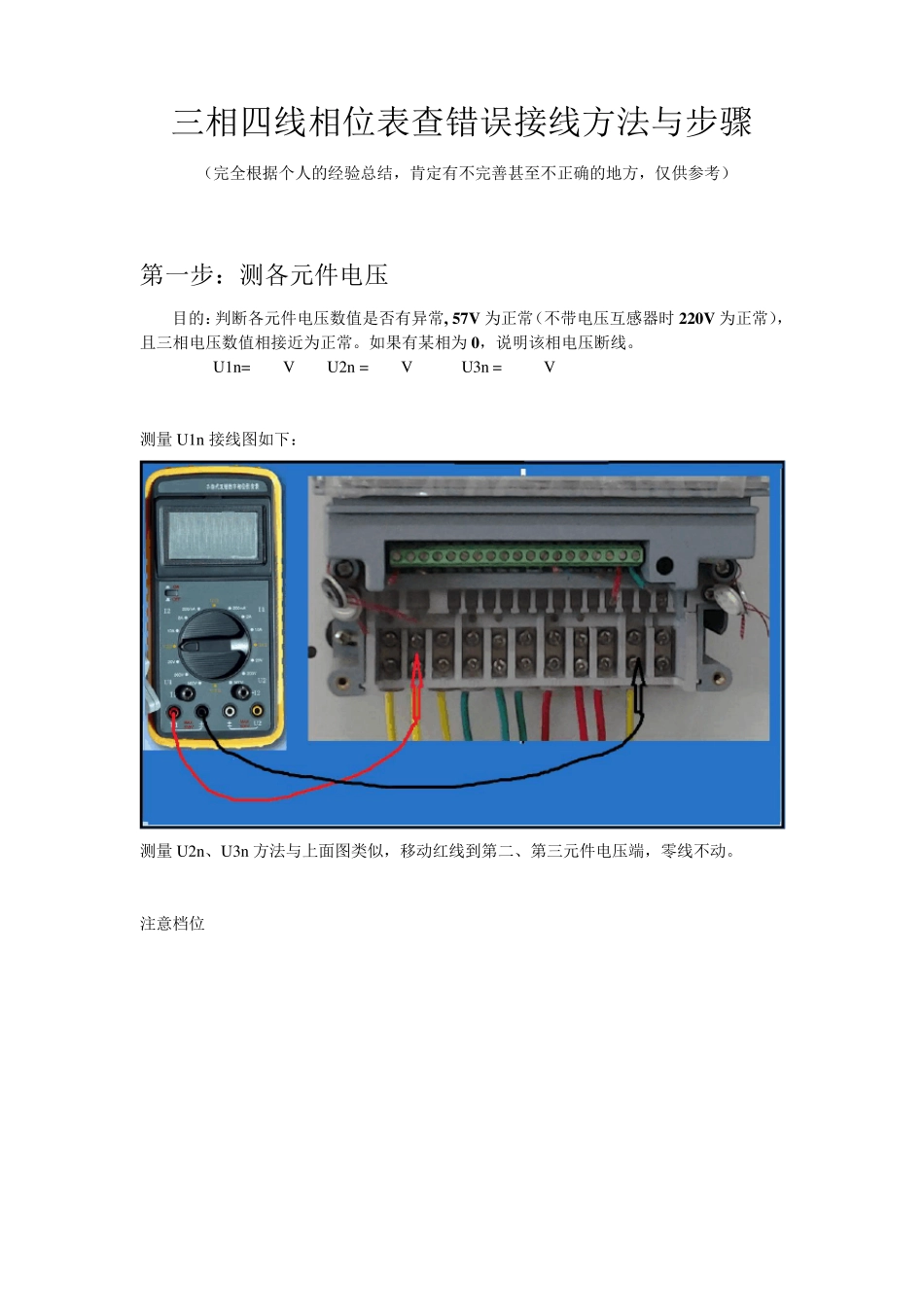

三相四线相位表查错误接线方法与步骤 (完全根据个人的经验总结,肯定有不完善甚至不正确的地方,仅供参考) 第一步:测各元件电压 目的:判断各元件电压数值是否有异常, 57V 为正常(不带电压互感器时220V 为正常),且三相电压数值相接近为正常。如果有某相为0,说明该相电压断线。 U1n= V U2n = V U3n = V 测量U1n接线图如下: 测量U2n、U3n方法与上面图类似,移动红线到第二、第三元件电压端,零线不动。 注意档位 第二步:测量各元件对参考点Ua的电压 目的:测出对参考点电压为0 的该相确定为A 相 U1a = V U2a = V U3a = V 测量U1a方法如下图: U2a、U3a测量方法与上类似,移动红线到第二、第三元件电压端,接参考点的连线不动。 注意档位 第三步:测量三个元件的相电流 目的:判断各元件电流是否正常,正常是三相相电流相接近,如果有某相为0 ,说明该相电流开路或短路。 I1= A I2= A I3= A 测量I1 的方法如下图: 测量其它相与上图类似,移动黑线到第二、第三元件电流进线端。 注意档位 第四步:测量第一元件电压与各元件电流的相位角 目的:根据测出的角度来画相量图及功率表达式
