相序颜色相序指示器相序保护器

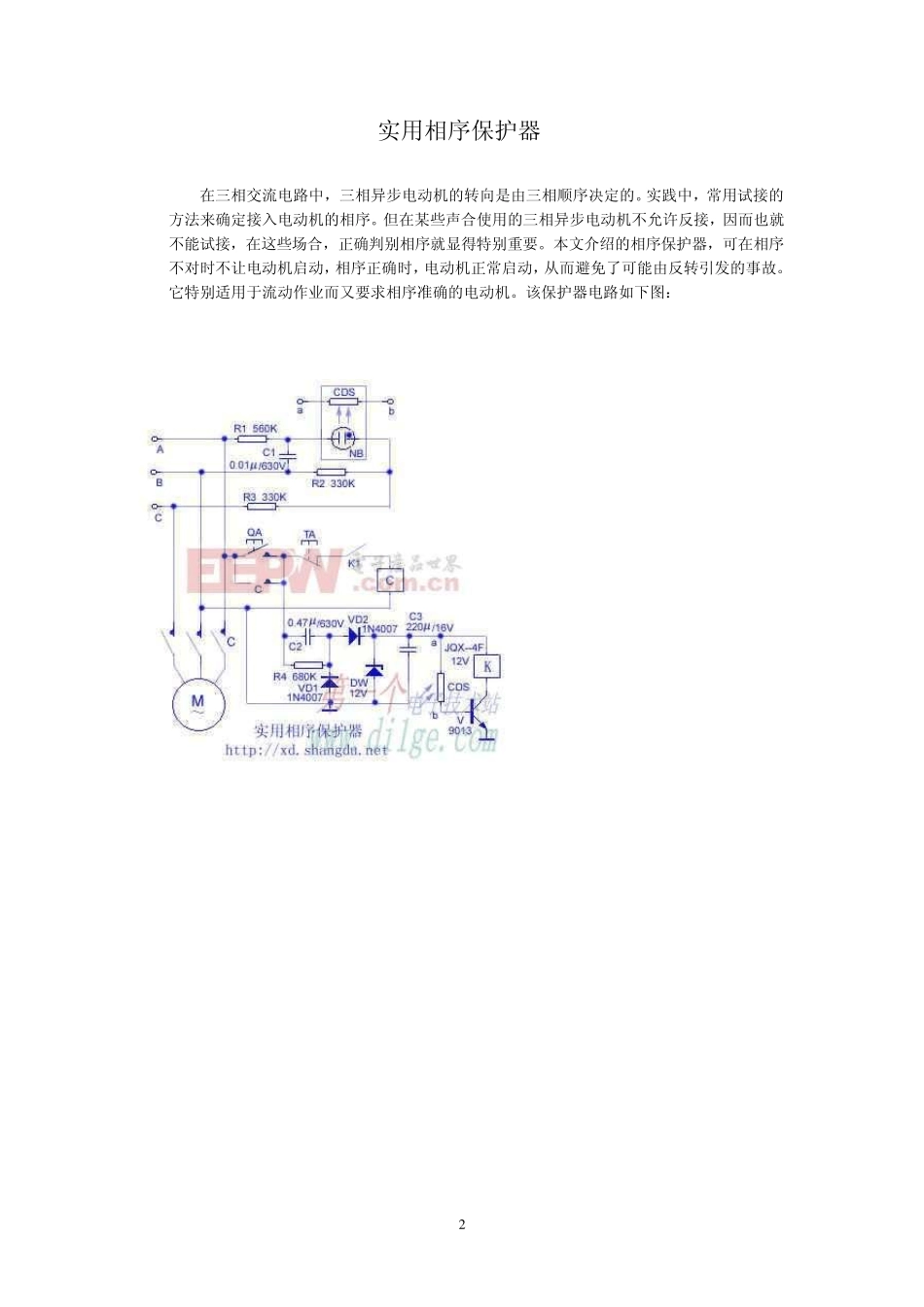

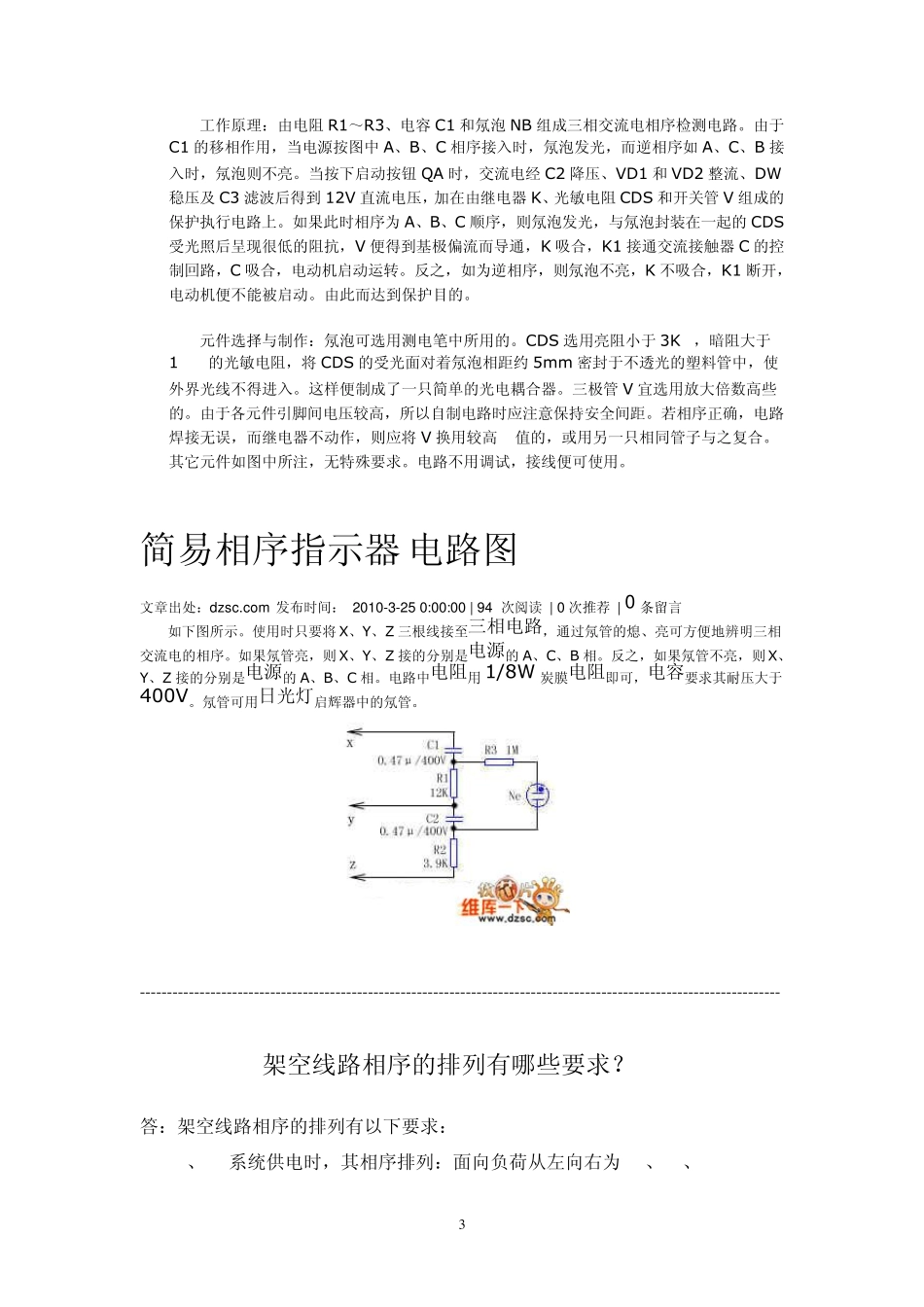

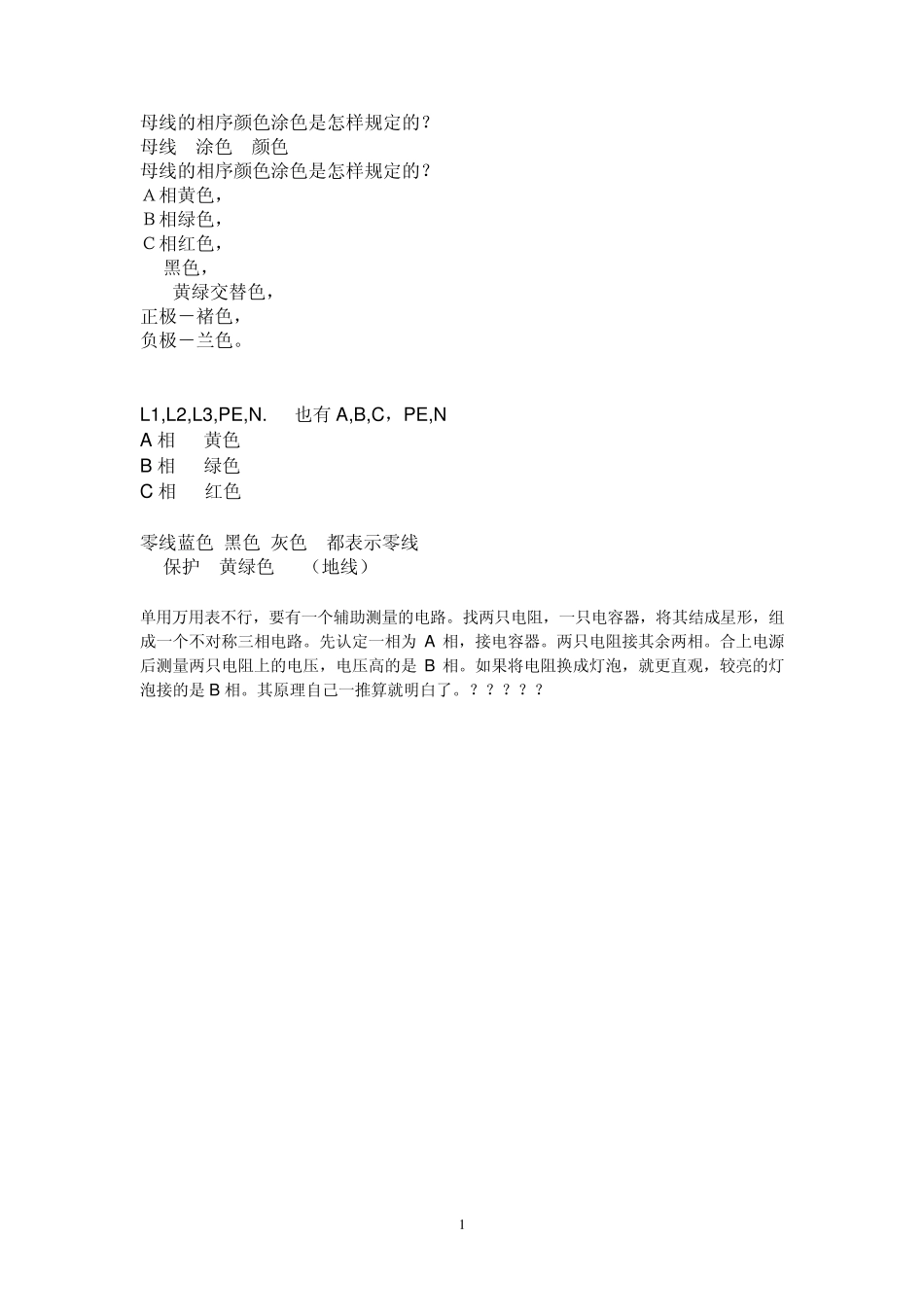

1 母线的相序颜色涂色是怎样规定的？ 母线, 涂色, 颜色 母线的相序颜色涂色是怎样规定的？ Ａ相黄色， Ｂ相绿色， Ｃ相红色， PE黑色， PEN黄绿交替色， 正极－褚色， 负极－兰色。 L1,L2,L3,PE,N. 也有 A,B,C，PE,N A 相 黄色 B 相 绿色 C 相 红色 零线蓝色 黑色 灰色 都表示零线 PE保护 黄绿色 （地线） --------------------------------------------------------------------- 单用万用表不行，要有一个辅助测量的电路。找两只电阻，一只电容器，将其结成星形，组成一个不对称三相电路。先认定一相为 A 相，接电容器。两只电阻接其余两相。合上电源后测量两只电阻上的电压，电压高的是B 相。如果将电阻换成灯泡，就更直观，较亮的灯泡接的是B 相。其原理自己一推算就明白了。？？？？？ 2 实用相序保护器 在三相交流电路中，三相异步电动机的转向是由三相顺序决定的。实践中，常用试接的方法来确定接入电动机的相序。但在某些声合使用的三相异步电动机不允许反接，因而也就不能试接，在这些场合，正确判别相序就显得特别重要。本文介绍的相序保护器，可在相序不对时不让电动机启动，相序正确时，电动机正常启动，从而避免了可能由反转引发的事故。它特别适用于流动作业而又要求相序准确的电动机。该保护器电路如下图： 3 工作原理：由电阻R1～R3、电容 C1 和氖泡 NB 组成三相交流电相序检测电路。由于C1 的移相作用，当电源按图中 A、B、C 相序接入时，氖泡发光，而逆相序如 A、C、B 接入时，氖泡则不亮。当按下启动按钮 QA 时，交流电经 C2 降压、VD1 和 VD2 整流、DW稳压及 C3 滤波后得到 12V 直流电压，加在由继电器 K、光敏电阻CDS 和开关管 V 组成的保护执行电路上。如果此时相序为 A、B、C 顺序，则氖泡发光，与氖泡封装在一起的 CDS受光照后呈现很低的阻抗，V 便得到基极偏流而导通，K 吸合，K1 接通交流接触器 C 的控制回路，C 吸合，电动机启动运转。反之，如为逆相序，则氖泡不亮，K 不吸合，K1 断开，电动机便不能被启动。由此而达到保护目的。 元件选择与制作：氖泡可选用测电笔中所用的。CDS 选用亮阻小于 3KΩ，暗阻大于1MΩ的光敏电阻，将 CDS 的受光面对着氖泡相距约 5m m 密封于不透光的塑料管中，使外界光线不得进入。这样便制成了一只简单的光电耦合器。三极管 V 宜选用放大倍数高些的。由于各元件引脚间电压较高，所以自制电路时...
