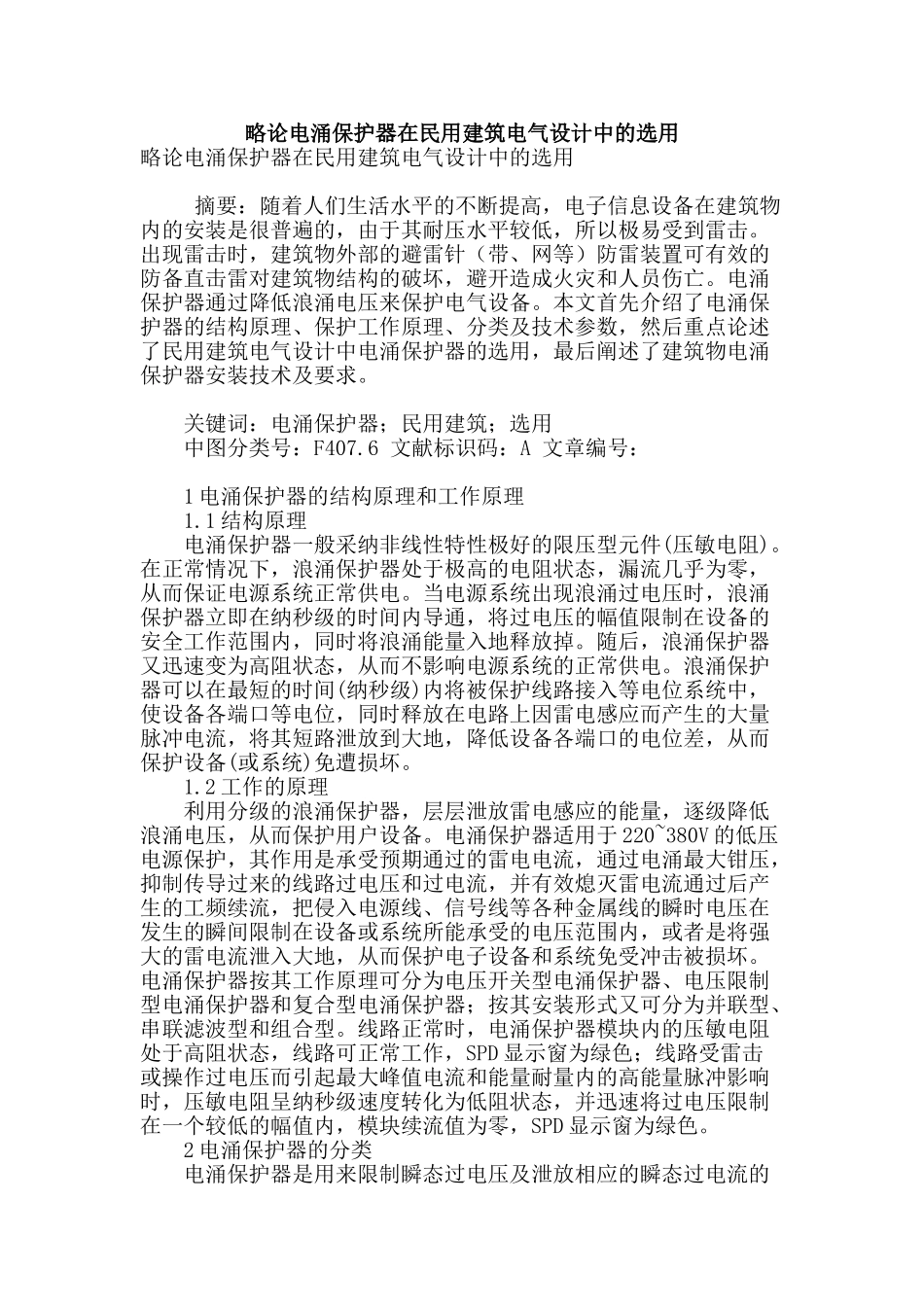

略论电涌保护器在民用建筑电气设计中的选用略论电涌保护器在民用建筑电气设计中的选用 摘要：随着人们生活水平的不断提高，电子信息设备在建筑物内的安装是很普遍的，由于其耐压水平较低，所以极易受到雷击。出现雷击时，建筑物外部的避雷针（带、网等）防雷装置可有效的防备直击雷对建筑物结构的破坏，避开造成火灾和人员伤亡。电涌保护器通过降低浪涌电压来保护电气设备。本文首先介绍了电涌保护器的结构原理、保护工作原理、分类及技术参数，然后重点论述了民用建筑电气设计中电涌保护器的选用，最后阐述了建筑物电涌保护器安装技术及要求。 关键词：电涌保护器；民用建筑；选用 中图分类号：F407.6 文献标识码：A 文章编号： 1 电涌保护器的结构原理和工作原理 1.1 结构原理 电涌保护器一般采纳非线性特性极好的限压型元件(压敏电阻)。在正常情况下，浪涌保护器处于极高的电阻状态，漏流几乎为零，从而保证电源系统正常供电。当电源系统出现浪涌过电压时，浪涌保护器立即在纳秒级的时间内导通，将过电压的幅值限制在设备的安全工作范围内，同时将浪涌能量入地释放掉。随后，浪涌保护器又迅速变为高阻状态，从而不影响电源系统的正常供电。浪涌保护器可以在最短的时间(纳秒级)内将被保护线路接入等电位系统中，使设备各端口等电位，同时释放在电路上因雷电感应而产生的大量脉冲电流，将其短路泄放到大地，降低设备各端口的电位差，从而保护设备(或系统)免遭损坏。 1.2 工作的原理 利用分级的浪涌保护器，层层泄放雷电感应的能量，逐级降低浪涌电压，从而保护用户设备。电涌保护器适用于 220~380V 的低压电源保护，其作用是承受预期通过的雷电电流，通过电涌最大钳压，抑制传导过来的线路过电压和过电流，并有效熄灭雷电流通过后产生的工频续流，把侵入电源线、信号线等各种金属线的瞬时电压在发生的瞬间限制在设备或系统所能承受的电压范围内，或者是将强大的雷电流泄入大地，从而保护电子设备和系统免受冲击被损坏。电涌保护器按其工作原理可分为电压开关型电涌保护器、电压限制型电涌保护器和复合型电涌保护器；按其安装形式又可分为并联型、串联滤波型和组合型。线路正常时，电涌保护器模块内的压敏电阻处于高阻状态，线路可正常工作，SPD 显示窗为绿色；线路受雷击或操作过电压而引起最大峰值电流和能量耐量内的高能量脉冲影响时，压敏电阻呈纳秒级速度转化为低阻状态，并迅速将过电压限制在一个较低的幅值内，模块续流值为...
