低压漏电保护器的安全性能剖析

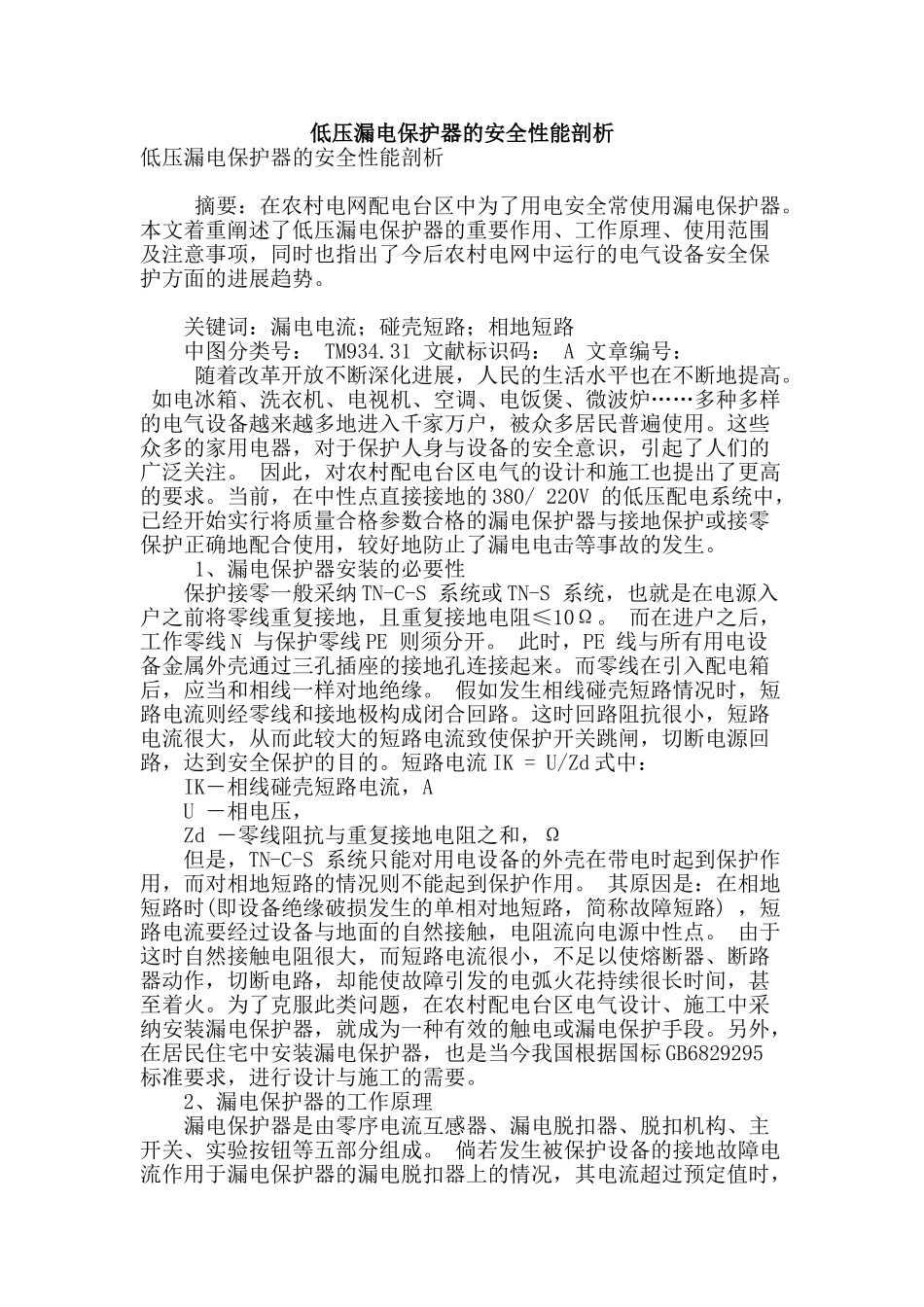

低压漏电保护器的安全性能剖析低压漏电保护器的安全性能剖析 摘要：在农村电网配电台区中为了用电安全常使用漏电保护器。本文着重阐述了低压漏电保护器的重要作用、工作原理、使用范围及注意事项，同时也指出了今后农村电网中运行的电气设备安全保护方面的进展趋势。 关键词：漏电电流；碰壳短路；相地短路 中图分类号： TM934.31 文献标识码： A 文章编号： 随着改革开放不断深化进展，人民的生活水平也在不断地提高。 如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉……多种多样的电气设备越来越多地进入千家万户，被众多居民普遍使用。这些众多的家用电器，对于保护人身与设备的安全意识，引起了人们的广泛关注。 因此，对农村配电台区电气的设计和施工也提出了更高的要求。当前，在中性点直接接地的 380/ 220V 的低压配电系统中，已经开始实行将质量合格参数合格的漏电保护器与接地保护或接零保护正确地配合使用，较好地防止了漏电电击等事故的发生。 1、漏电保护器安装的必要性 保护接零一般采纳 TN-C-S 系统或 TN-S 系统，也就是在电源入户之前将零线重复接地，且重复接地电阻≤10Ω。 而在进户之后，工作零线 N 与保护零线 PE 则须分开。 此时，PE 线与所有用电设备金属外壳通过三孔插座的接地孔连接起来。而零线在引入配电箱后，应当和相线一样对地绝缘。 假如发生相线碰壳短路情况时，短路电流则经零线和接地极构成闭合回路。这时回路阻抗很小，短路电流很大，从而此较大的短路电流致使保护开关跳闸，切断电源回路，达到安全保护的目的。短路电流 IK = U/Zd 式中： IK―相线碰壳短路电流，A U ―相电压， Zd ―零线阻抗与重复接地电阻之和，Ω 但是，TN-C-S 系统只能对用电设备的外壳在带电时起到保护作用，而对相地短路的情况则不能起到保护作用。 其原因是：在相地短路时(即设备绝缘破损发生的单相对地短路，简称故障短路) ，短路电流要经过设备与地面的自然接触，电阻流向电源中性点。 由于这时自然接触电阻很大，而短路电流很小，不足以使熔断器、断路器动作，切断电路，却能使故障引发的电弧火花持续很长时间，甚至着火。为了克服此类问题，在农村配电台区电气设计、施工中采纳安装漏电保护器，就成为一种有效的触电或漏电保护手段。另外，在居民住宅中安装漏电保护器，也是当今我国根据国标 GB6829295 标准要求，进行设计与施工的需要。 2、漏电保护器的工作原理 漏电保护器是由零...
