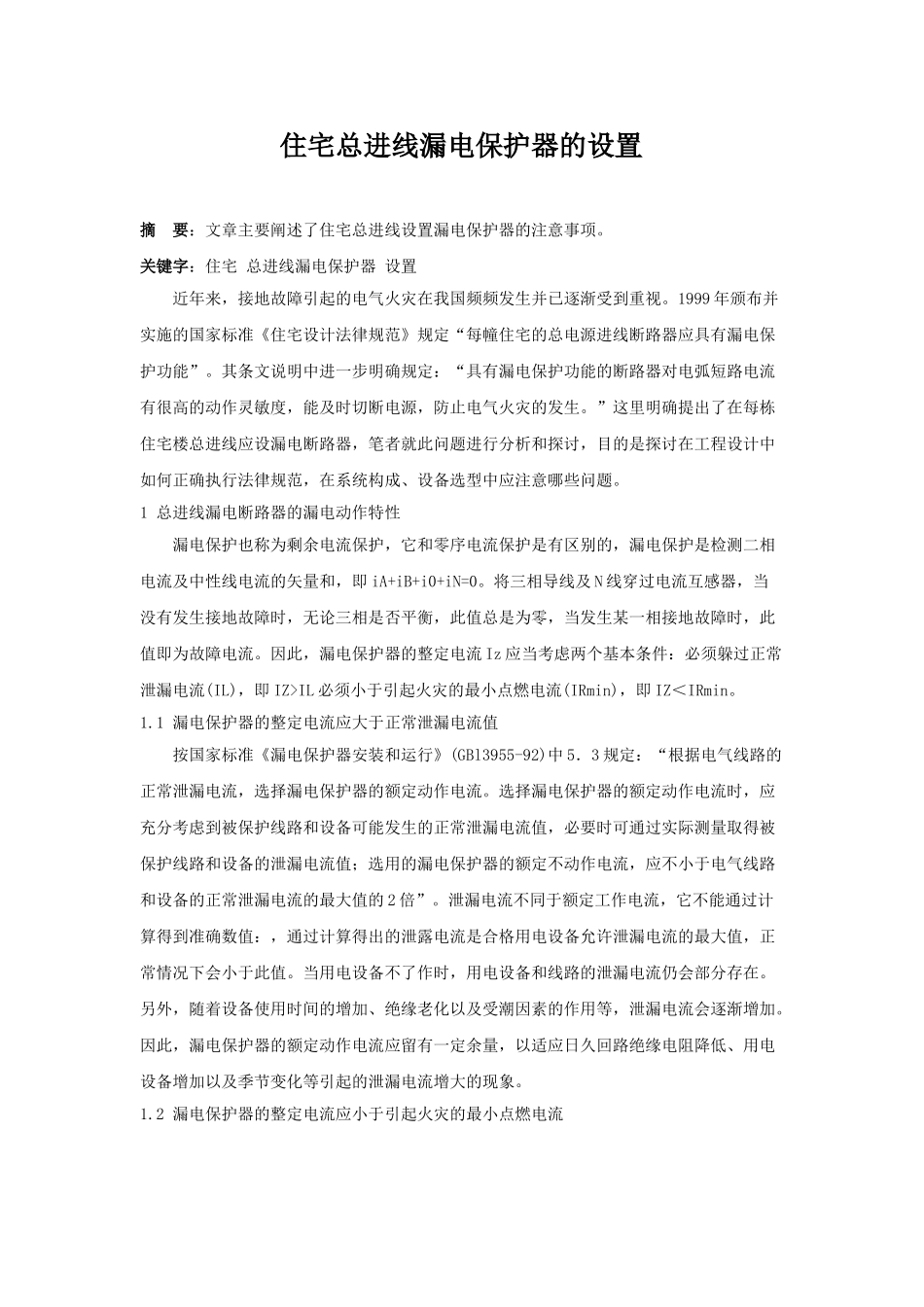

住宅总进线漏电保护器的设置摘 要：文章主要阐述了住宅总进线设置漏电保护器的注意事项。关键字：住宅 总进线漏电保护器 设置 近年来，接地故障引起的电气火灾在我国频频发生并已逐渐受到重视。1999 年颁布并实施的国家标准《住宅设计法律规范》规定“每幢住宅的总电源进线断路器应具有漏电保护功能”。其条文说明中进一步明确规定：“具有漏电保护功能的断路器对电弧短路电流有很高的动作灵敏度，能及时切断电源，防止电气火灾的发生。”这里明确提出了在每栋住宅楼总进线应设漏电断路器，笔者就此问题进行分析和探讨，目的是探讨在工程设计中如何正确执行法律规范，在系统构成、设备选型中应注意哪些问题。1 总进线漏电断路器的漏电动作特性 漏电保护也称为剩余电流保护，它和零序电流保护是有区别的，漏电保护是检测二相电流及中性线电流的矢量和，即 iA+iB+i0+iN=0。将三相导线及 N 线穿过电流互感器，当没有发生接地故障时，无论三相是否平衡，此值总是为零，当发生某一相接地故障时，此值即为故障电流。因此，漏电保护器的整定电流 Iz 应当考虑两个基本条件：必须躲过正常泄漏电流(IL)，即 IZ>IL 必须小于引起火灾的最小点燃电流(IRmin)，即 IZ＜IRmin。1.1 漏电保护器的整定电流应大于正常泄漏电流值 按国家标准《漏电保护器安装和运行》(GBl3955-92)中 5．3 规定：“根据电气线路的正常泄漏电流，选择漏电保护器的额定动作电流。选择漏电保护器的额定动作电流时，应充分考虑到被保护线路和设备可能发生的正常泄漏电流值，必要时可通过实际测量取得被保护线路和设备的泄漏电流值；选用的漏电保护器的额定不动作电流，应不小于电气线路和设备的正常泄漏电流的最大值的 2 倍”。泄漏电流不同于额定工作电流，它不能通过计算得到准确数值：，通过计算得出的泄露电流是合格用电设备允许泄漏电流的最大值，正常情况下会小于此值。当用电设备不了作时，用电设备和线路的泄漏电流仍会部分存在。另外，随着设备使用时间的增加、绝缘老化以及受潮因素的作用等，泄漏电流会逐渐增加。因此，漏电保护器的额定动作电流应留有一定余量，以适应日久回路绝缘电阻降低、用电设备增加以及季节变化等引起的泄漏电流增大的现象。1.2 漏电保护器的整定电流应小于引起火灾的最小点燃电流 在住宅总进线设漏电保护器是为了防止接地故障引起的电气火灾。当发热功率为60~100W，如释放在较小面积的可燃物上，就会立即引发火灾。折合成电流值为2...
