看懂机械加工图纸

看懂机械加工图纸_第1页
1/11
看懂机械加工图纸_第2页
2/11
看懂机械加工图纸_第3页
3/11

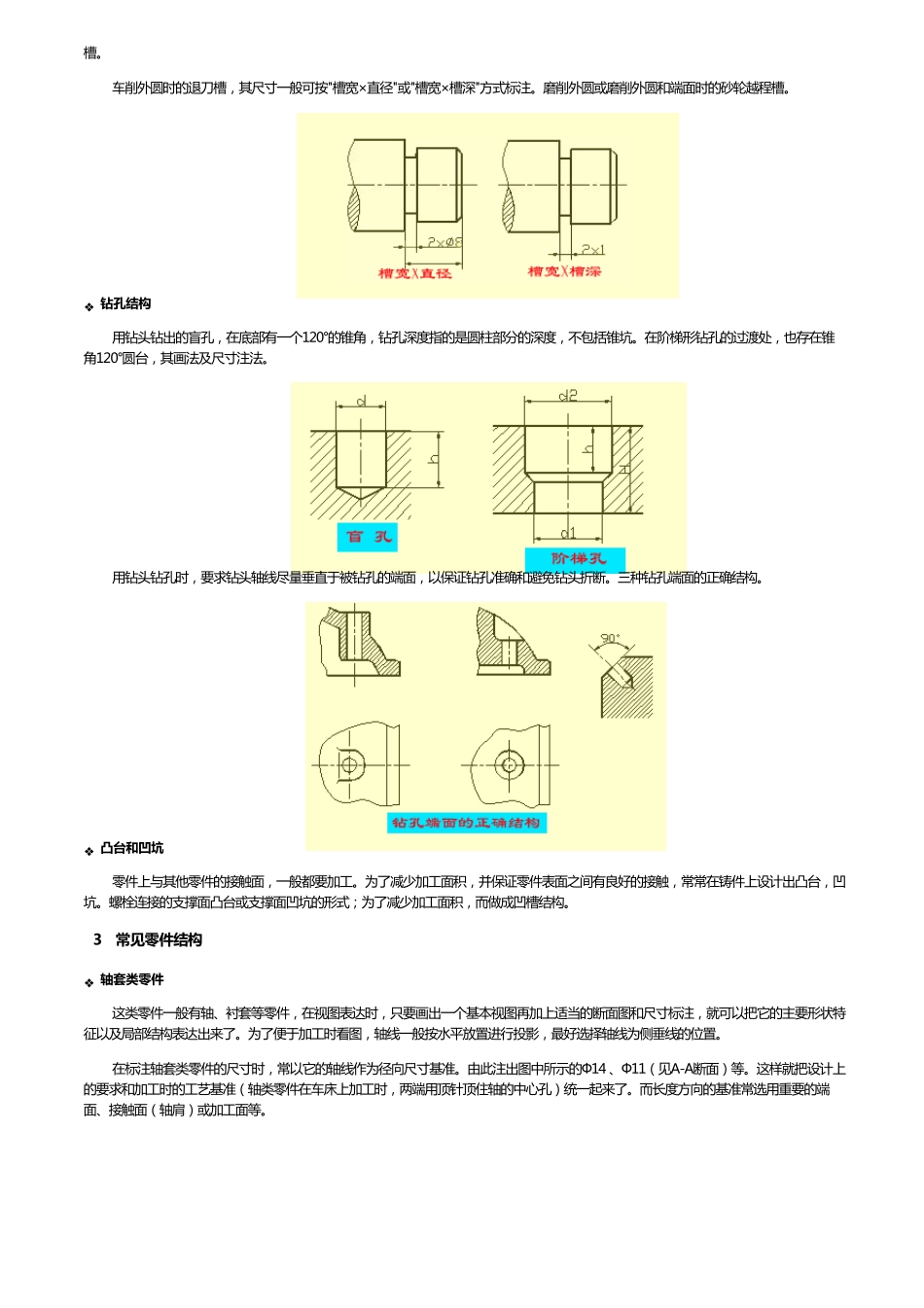

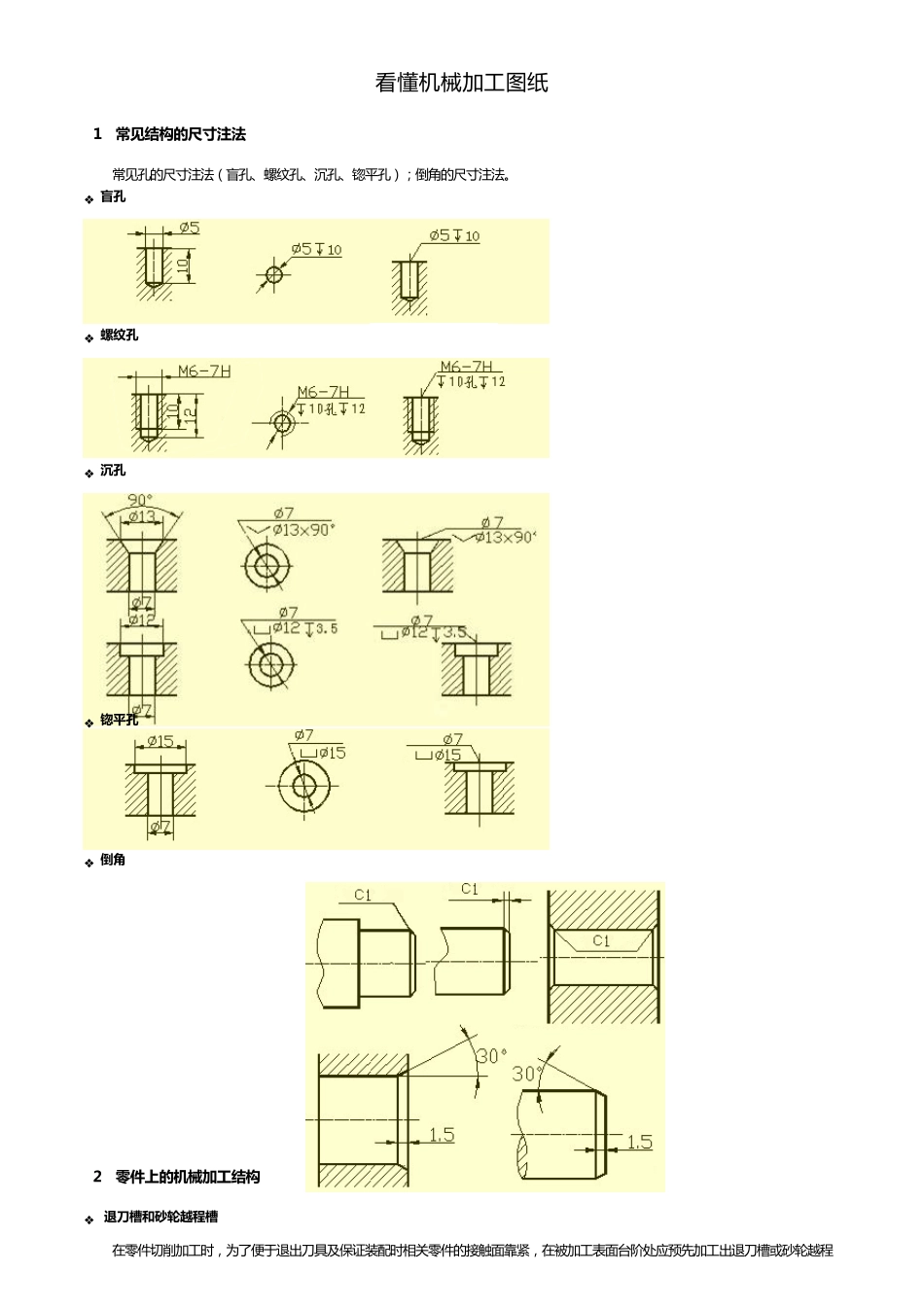

12看懂机械加工图纸常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。 ❖ 盲孔❖ 螺纹孔❖ 沉孔❖ 锪平孔❖ 倒角零件上的机械加工结构❖ 退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程3槽。车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。 ❖ 钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥 角 ,钻孔深度 指 的是 圆柱 部分 的深度 ,不 包 括 锥 坑 。在阶 梯 形 钻孔的过 渡 处 ,也 存 在锥角 120°圆台 ,其画 法 及 尺寸注法 。 用钻头钻孔时,要 求 钻头轴 线 尽 量 垂 直于 被 钻孔的端面,以 保 证 钻孔准 确 和避 免 钻头折 断 。三 种 钻孔端面的正 确 结 构 。 ❖ 凸 台 和凹 坑零 件 上 与 其他 零 件 的接 触 面,一般都 要 加 工 。为 了 减 少 加 工 面积 ,并 保 证 零 件 表 面之 间 有良 好 的接 触 ,常 常 在铸 件 上 设 计 出凸 台 ,凹坑 。螺 栓 连 接 的支 撑 面凸 台 或支 撑 面凹 坑 的形 式; 为 了 减 少 加 工 面积 ,而 做成凹 槽结 构 。常见零件结构❖ 轴套类零件这类零 件 一般有轴 、衬套等零 件 ,在视图表 达时,只要 画 出一个基本视图再加 上 适当的断 面图和尺寸标注,就可以 把它的主要 形 状特征以 及 局部结 构 表 达出来了 。为 了 便于 加 工 时看图,轴 线 一般按水平放置进行投影,最好 选择轴 线 为 侧垂 线 的位置。在标注轴 套类零 件 的尺寸时,常 以 它的轴 线 作为 径向尺寸基准 。由此注出图中所示的Ф14 、Ф11(见A-A断 面)等。这样就把设 计 上的要 求 和加 工 时的工 艺基准 (轴 类零 件 在车床上 加 工 时,两端用顶针顶住轴 的中心孔)统一起来了 。而 长度 方向的基准 常 选用重要 的端面、接 触 面(轴 肩)或加 工 面等。 如 图 中 所 示 的 表 面 粗 糙 度 为 Ra6.3的 右轴 肩 , 被 选 为 长 度 方 向 的 主 要 尺 寸 基 准 , 由 此 注 出 13、 28、 1.5和 26.5等 尺 寸 ; 再 以 右 轴 端 为 长...
