看谱镜光谱分析培训讲义VIP专享

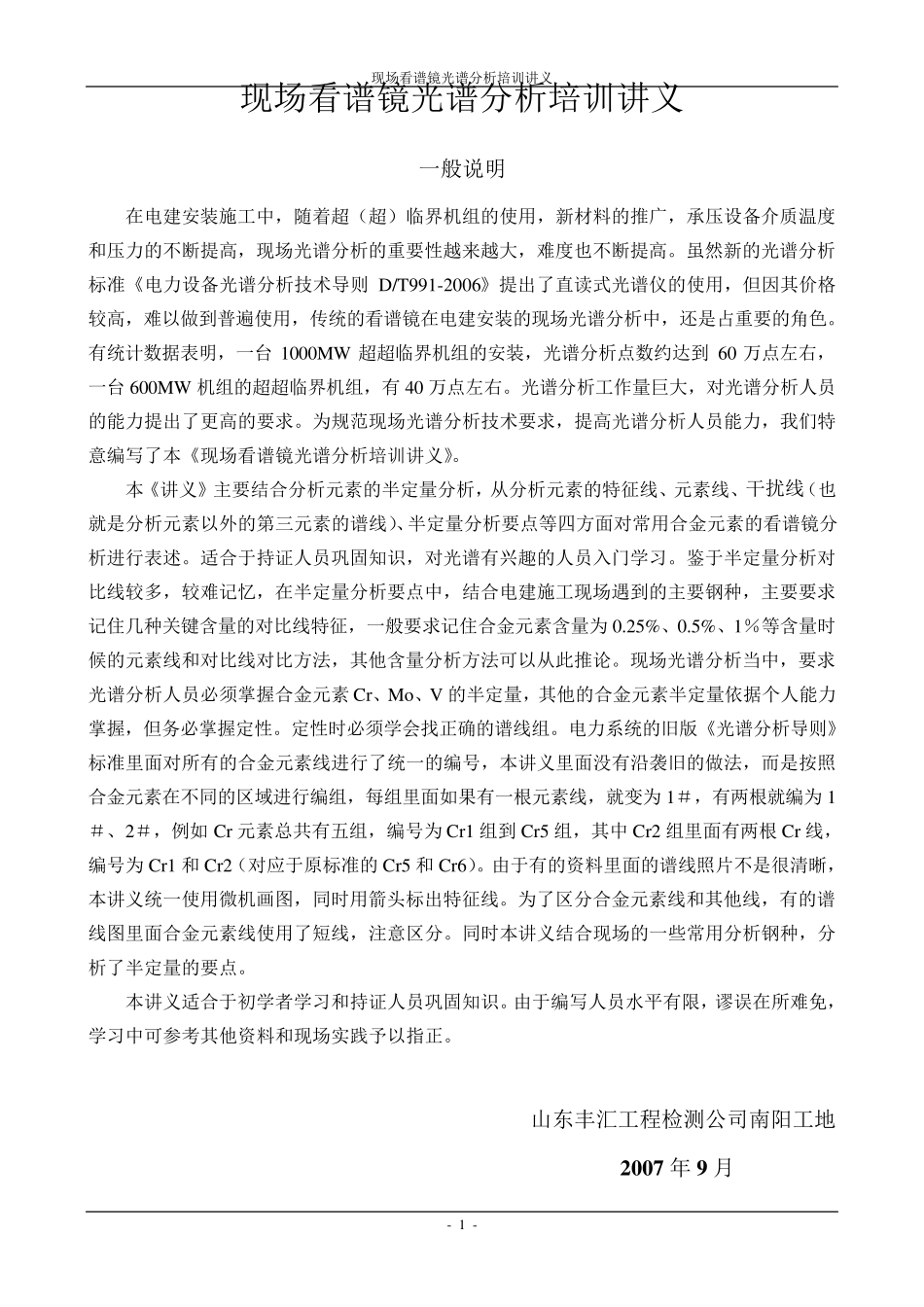

现场看谱镜光谱分析培训讲义 - 1 - 现场看谱镜光谱分析 培 训 讲 义 山东丰汇工程检测公司南阳项目工地 现场看谱镜光谱分析培训讲义 - 1 - 现场看谱镜光谱分析培训讲义 一般说明 在电建安装施工中，随着超（超）临界机组的使用，新材料的推广，承压设备介质温度和压力的不断提高，现场光谱分析的重要性越来越大，难度也不断提高。虽然新的光谱分析标准《电力设备光谱分析技术导则 D/T991-2006》提出了直读式光谱仪的使用，但因其价格较高，难以做到普遍使用，传统的看谱镜在电建安装的现场光谱分析中，还是占重要的角色。有统计数据表明，一台 1000MW 超超临界机组的安装，光谱分析点数约达到 60 万点左右，一台 600MW 机组的超超临界机组，有 40 万点左右。光谱分析工作量巨大，对光谱分析人员的能力提出了更高的要求。为规范现场光谱分析技术要求，提高光谱分析人员能力，我们特意编写了本《现场看谱镜光谱分析培训讲义》。 本《讲义》主要结合分析元素的半定量分析，从分析元素的特征线、元素线、干扰线（也就是分析元素以外的第三元素的谱线）、半定量分析要点等四方面对常用合金元素的看谱镜分析进行表述。适合于持证人员巩固知识，对光谱有兴趣的人员入门学习。鉴于半定量分析对比线较多，较难记忆，在半定量分析要点中，结合电建施工现场遇到的主要钢种，主要要求记住几种关键含量的对比线特征，一般要求记住合金元素含量为 0.25%、0.5%、1％等含量时候的元素线和对比线对比方法，其他含量分析方法可以从此推论。现场光谱分析当中，要求光谱分析人员必须掌握合金元素Cr、Mo、V 的半定量，其他的合金元素半定量依据个人能力掌握，但务必掌握定性。定性时必须学会找正确的谱线组。电力系统的旧版《光谱分析导则》标准里面对所有的合金元素线进行了统一的编号，本讲义里面没有沿袭旧的做法，而是按照合金元素在不同的区域进行编组，每组里面如果有一根元素线，就变为 1＃，有两根就编为 1＃、2＃，例如 Cr元素总共有五组，编号为 Cr1 组到 Cr5 组，其中 Cr2 组里面有两根 Cr线，编号为 Cr1 和 Cr2（对应于原标准的 Cr5 和 Cr6）。由于有的资料里面的谱线照片不是很清晰，本讲义统一使用微机画图，同时用箭头标出特征线。为了区分合金元素线和其他线，有的谱线图里面合金元素线使用了短线，注意区分。同时本讲义结合现场的一些常用分析钢种，分析了半定量的要点。 本讲义适合于初学者学习和持证人...
