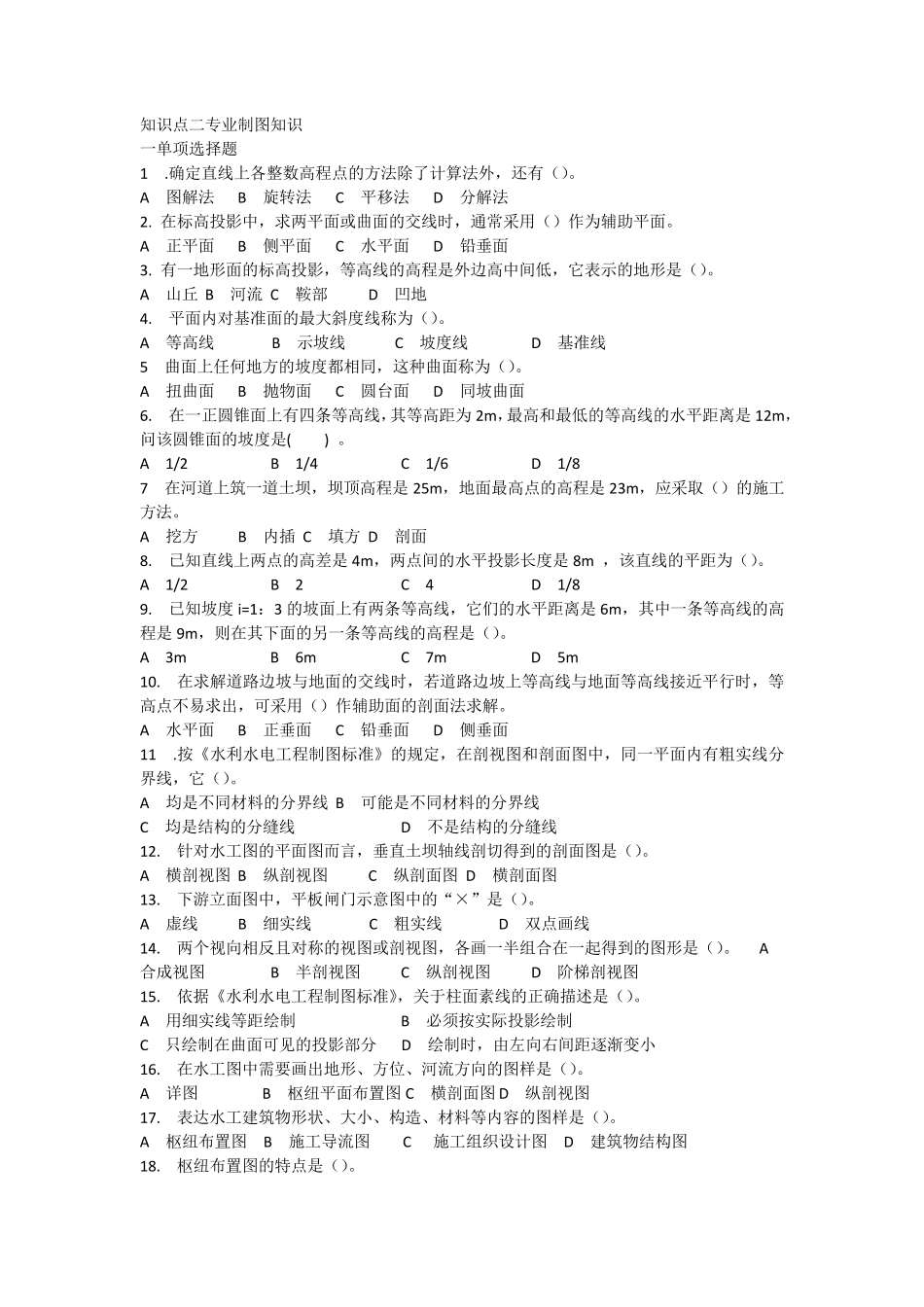

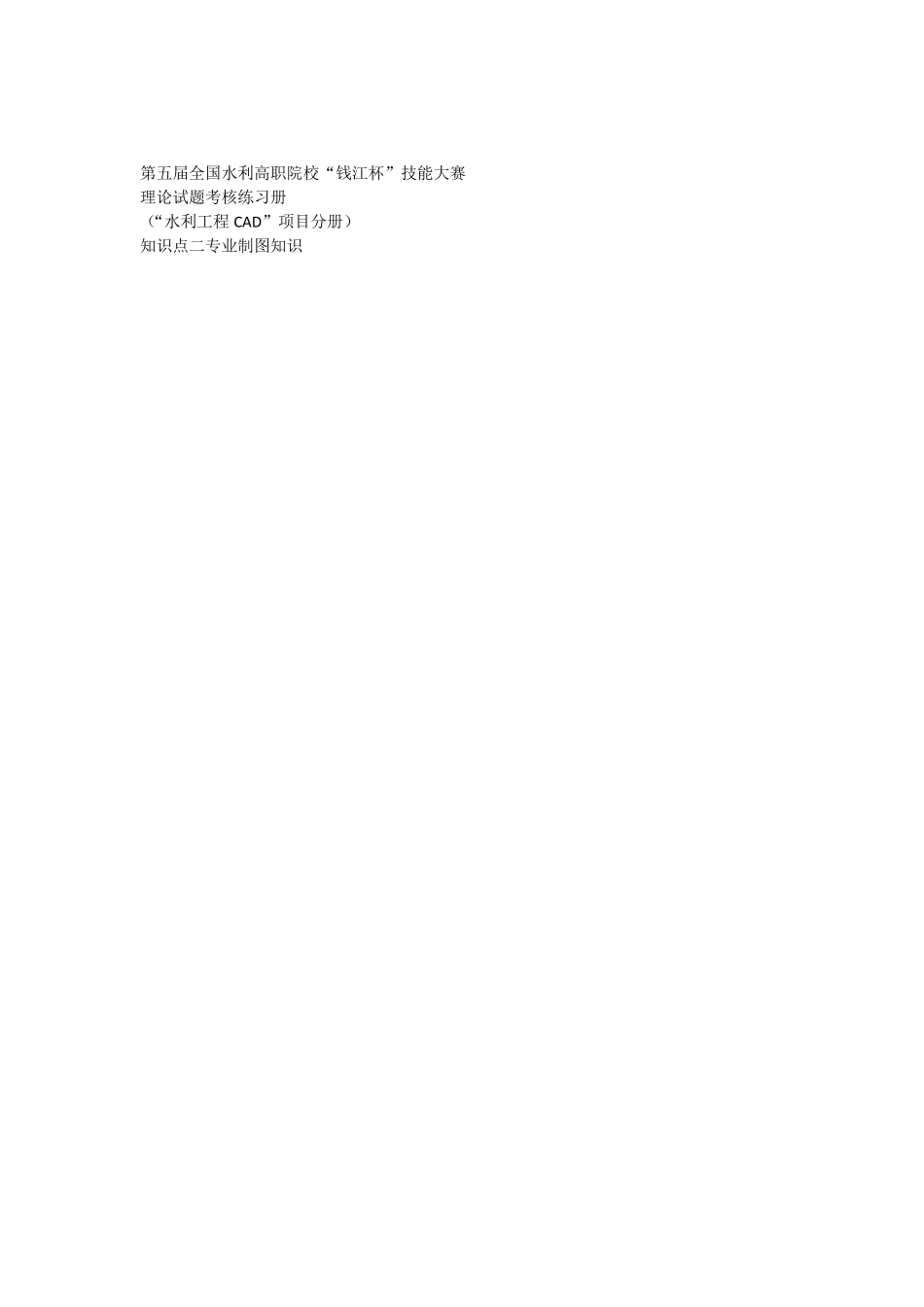

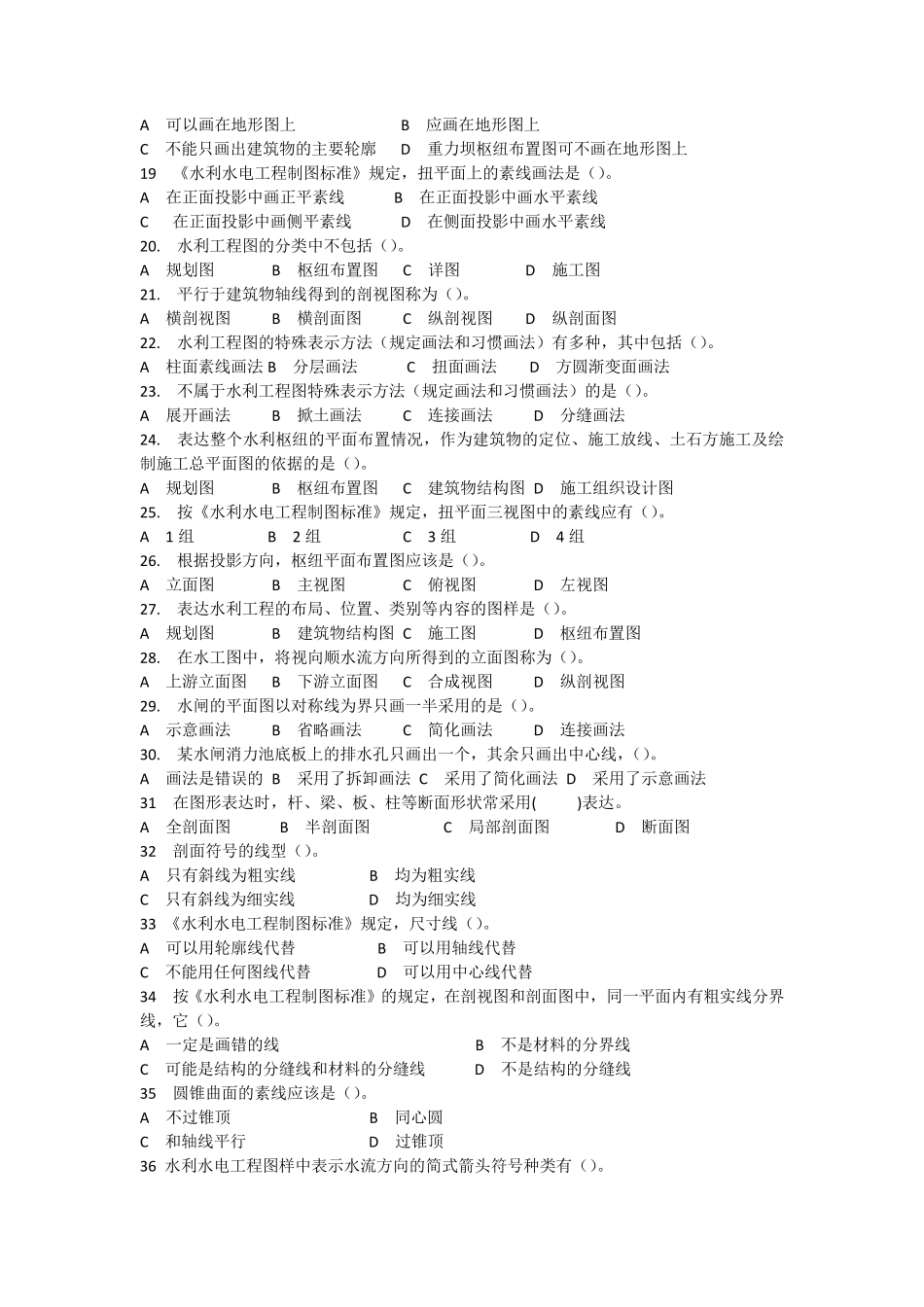

第五届全国水利高职院校“钱江杯”技能大赛 理论试题考核练习册 （“水利工程 CAD”项目分册） 知识点二专业制图知识 知识点二专业制图知识 一单项选择题 1 .确定直线上各整数高程点的方法除了计算法外，还有（）。 A 图解法 B 旋转法 C 平移法 D 分解法 2. 在标高投影中，求两平面或曲面的交线时，通常采用（）作为辅助平面。 A 正平面 B 侧平面 C 水平面 D 铅垂面 3. 有一地形面的标高投影，等高线的高程是外边高中间低，它表示的地形是（）。 A 山丘 B 河流 C 鞍部 D 凹地 4. 平面内对基准面的最大斜度线称为（）。 A 等高线 B 示坡线 C 坡度线 D 基准线 5 曲面上任何地方的坡度都相同，这种曲面称为（）。 A 扭曲面 B 抛物面 C 圆台面 D 同坡曲面 6. 在一正圆锥面上有四条等高线，其等高距为 2m ，最高和最低的等高线的水平距离是 12m ，问该圆锥面的坡度是( ) 。 A 1/2 B 1/4 C 1/6 D 1/8 7 在河道上筑一道土坝，坝顶高程是 25m ，地面最高点的高程是 23m ，应采取（）的施工方法。 A 挖方 B 内插 C 填方 D 剖面 8. 已知直线上两点的高差是 4m ，两点间的水平投影长度是 8m ，该直线的平距为（）。 A 1/2 B 2 C 4 D 1/8 9. 已知坡度 i=1：3 的坡面上有两条等高线，它们的水平距离是 6m ，其中一条等高线的高程是 9m ，则在其下面的另一条等高线的高程是（）。 A 3m B 6m C 7m D 5m 10. 在求解道路边坡与地面的交线时，若道路边坡上等高线与地面等高线接近平行时，等高点不易求出，可采用（）作辅助面的剖面法求解。 A 水平面 B 正垂面 C 铅垂面 D 侧垂面 11 .按《水利水电工程制图标准》的规定，在剖视图和剖面图中，同一平面内有粗实线分界线，它（）。 A 均是不同材料的分界线 B 可能是不同材料的分界线 C 均是结构的分缝线 D 不是结构的分缝线 12. 针对水工图的平面图而言，垂直土坝轴线剖切得到的剖面图是（）。 A 横剖视图 B 纵剖视图 C 纵剖面图 D 横剖面图 13. 下游立面图中，平板闸门示意图中的“×”是（）。 A 虚线 B 细实线 C 粗实线 D 双点画线 14. 两个视向相反且对称的视图或剖视图，各画一半组合在一起得到的图形是（）。 A 合成视图 B 半剖视图 C 纵剖视图 D 阶梯剖视图 15. 依据《水利水电工程制图标准》，关于柱面素线的正确描述是（）。 A ...
