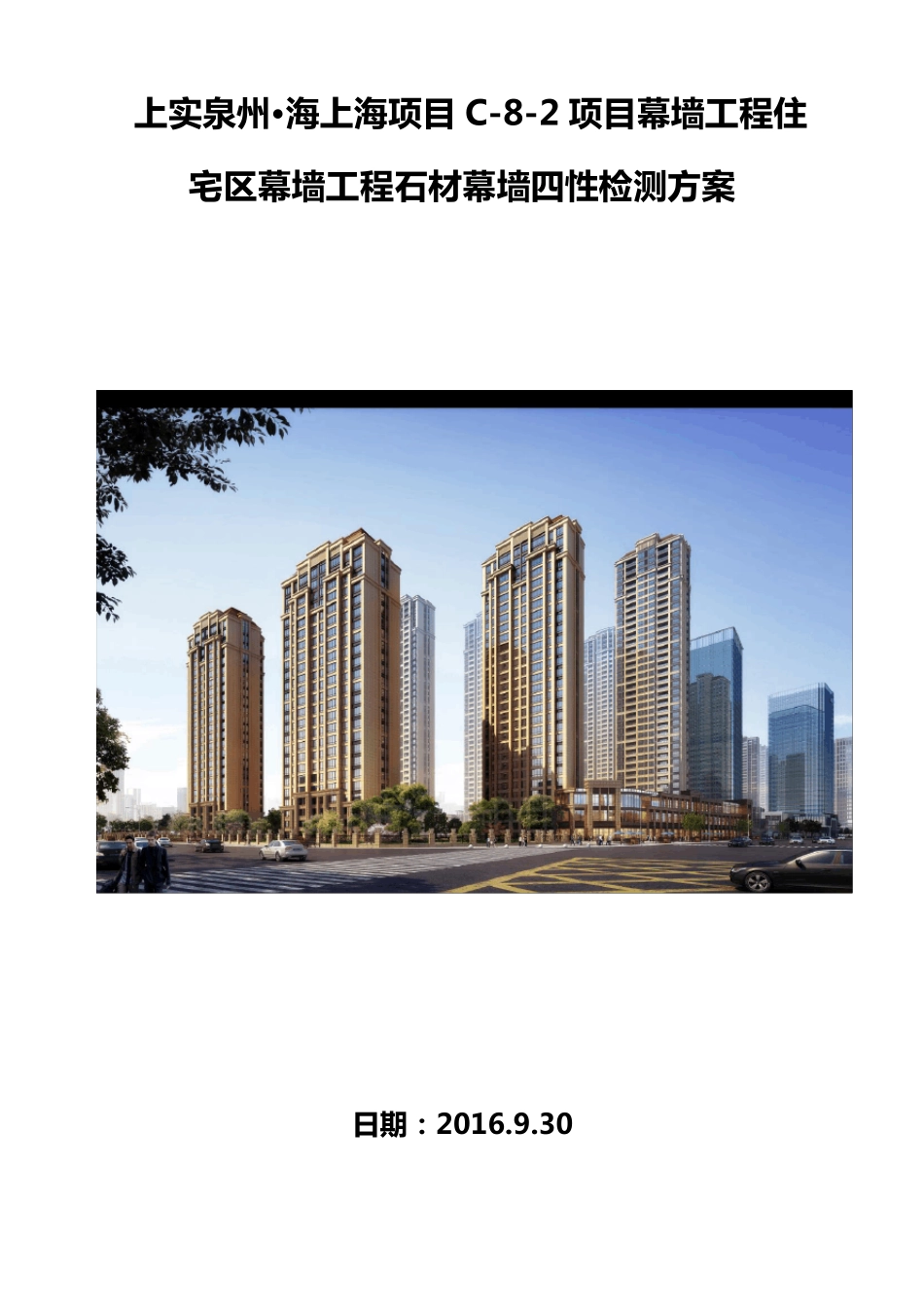

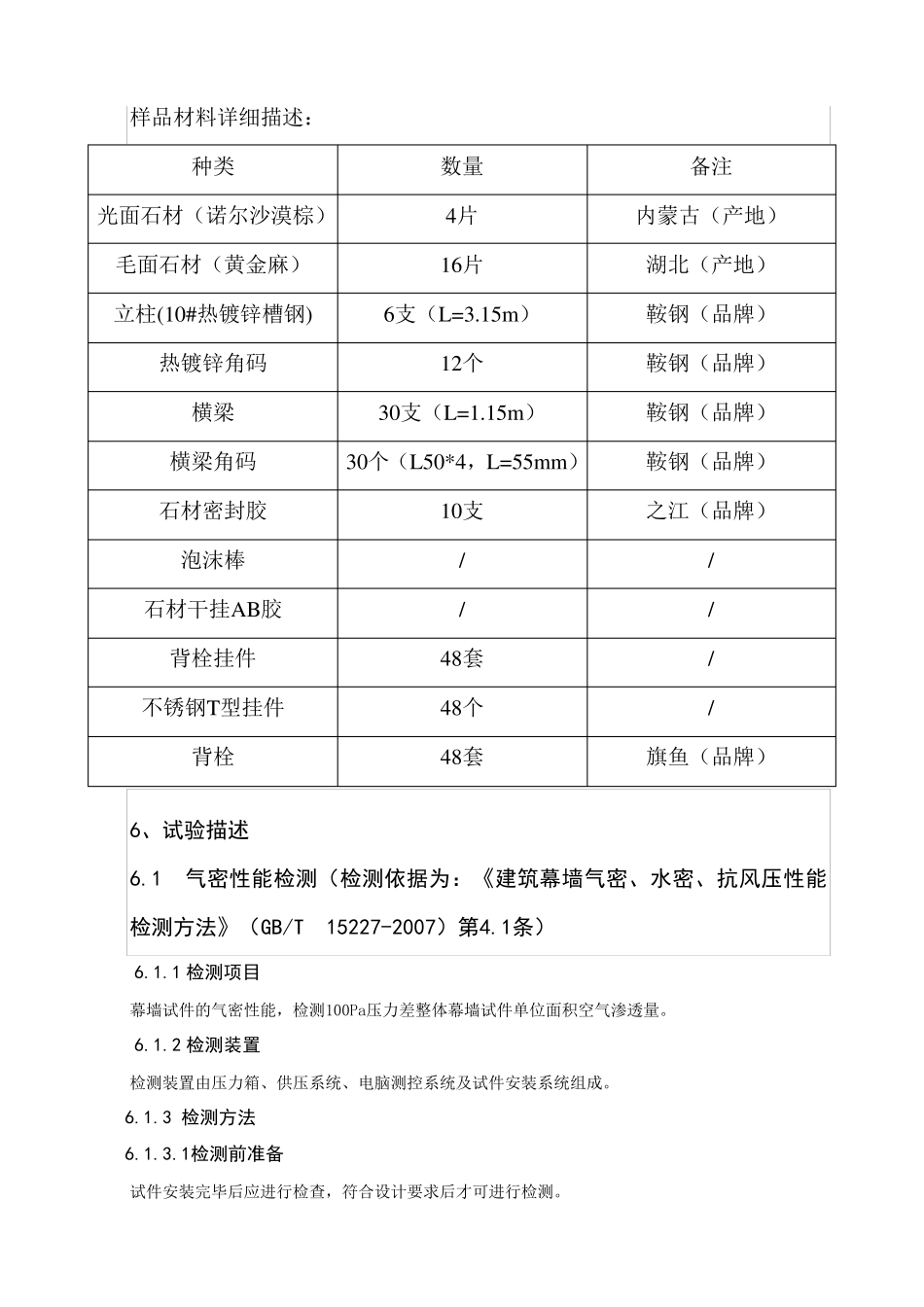

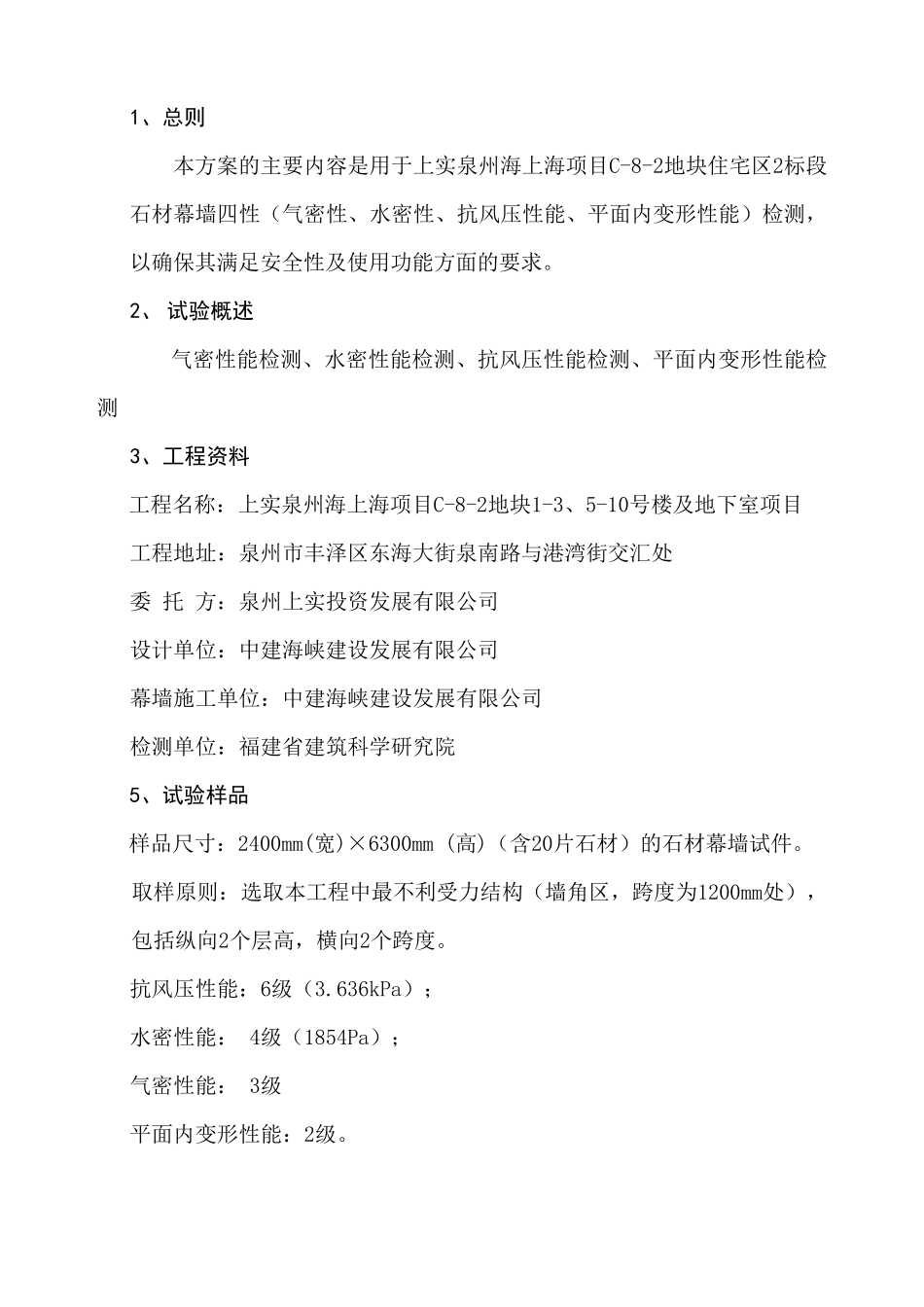

上实 泉 州 ·海 上海 项 目C-8-2 项 目 幕 墙 工 程 住 宅 区 幕 墙 工 程 石 材 幕 墙 四 性 检 测 方 案 日 期 : 2016.9.30 1、总则 本方案的主要内容是用于上实泉州海上海项目C-8-2地块住宅区2标段石材幕墙四性(气密性、水密性、抗风压性能、平面内变形性能)检测,以确保其满足安全性及使用功能方面的要求。 2、 试验概述 气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测 3、工程资料 工程名称:上实泉州海上海项目C-8-2地块1-3、5-10号楼及地下室项目 工程地址:泉州市丰泽区东海大街泉南路与港湾街交汇处 委 托 方:泉州上实投资发展有限公司 设计单位:中建海峡建设发展有限公司 幕墙施工单位:中建海峡建设发展有限公司 检测单位:福建省建筑科学研究院 5、试验样品 样品尺寸:2400mm(宽)×6300mm (高)(含20片石材)的石材幕墙试件。 取样原则:选取本工程中最不利受力结构(墙角区,跨度为1200mm处),包括纵向2个层高,横向2个跨度。 抗风压性能:6级(3.636kPa); 水密性能: 4级(1854Pa); 气密性能: 3级 平面内变形性能:2级。 样品材料详细描述: 种类 数量 备注 光面石材(诺尔沙漠棕) 4片 内蒙古(产地) 毛面石材(黄金麻) 16片 湖北(产地) 立柱(10#热镀锌槽钢) 6支(L=3.15m ) 鞍钢(品牌) 热镀锌角码 12个 鞍钢(品牌) 横梁 30支(L=1.15m ) 鞍钢(品牌) 横梁角码 30个(L50*4,L=55m m) 鞍钢(品牌) 石材密封胶 10支 之江(品牌) 泡沫棒 / / 石材干挂AB胶 / / 背栓挂件 48套 / 不锈钢T型挂件 48个 / 背栓 48套 旗鱼(品牌) 6、试验描述 6.1 气密性能检测(检测依据为:《建筑幕墙气密、水密、抗风压性能检测方法》(GB/T 15227-2007)第4.1条) 6.1.1 检测项目 幕墙试件的气密性能,检测100Pa压力差整体幕墙试件单位面积空气渗透量。 6.1.2 检测装置 检测装置由压力箱、供压系统、电脑测控系统及试件安装系统组成。 6.1.3 检测方法 6.1.3.1检测前准备 试件安装完毕后应进行检查,符合设计要求后才可进行检测。 检测压差顺序见图1。 500 ▼ 时间 预备加压 检测加压 预备加压 检测加压 注:图中符号▼表示将试件的可开启部分开关 5次 图1 检测加压顺序示意图 6.1.3.2 预备加压 在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa,持续时间为...
