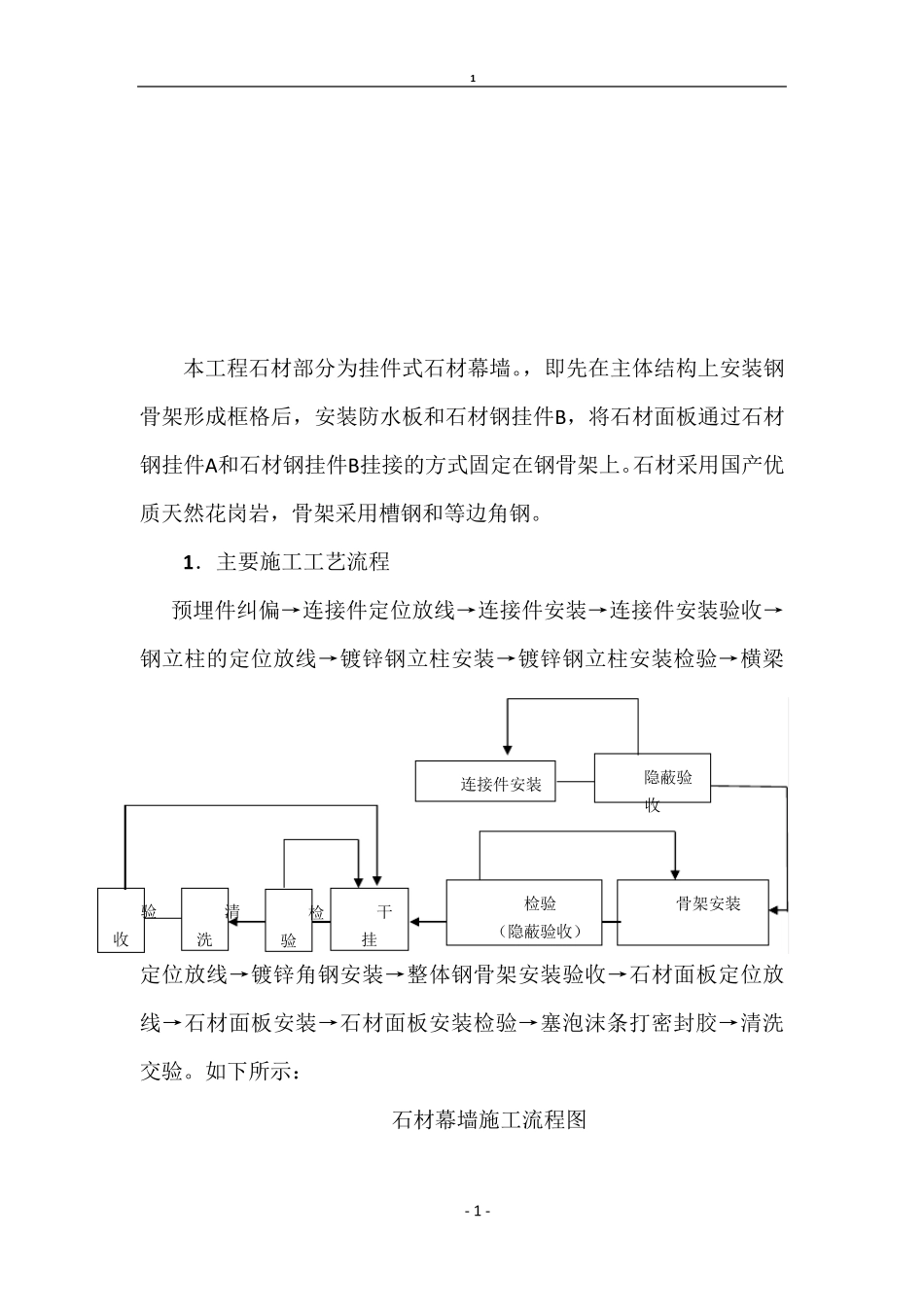

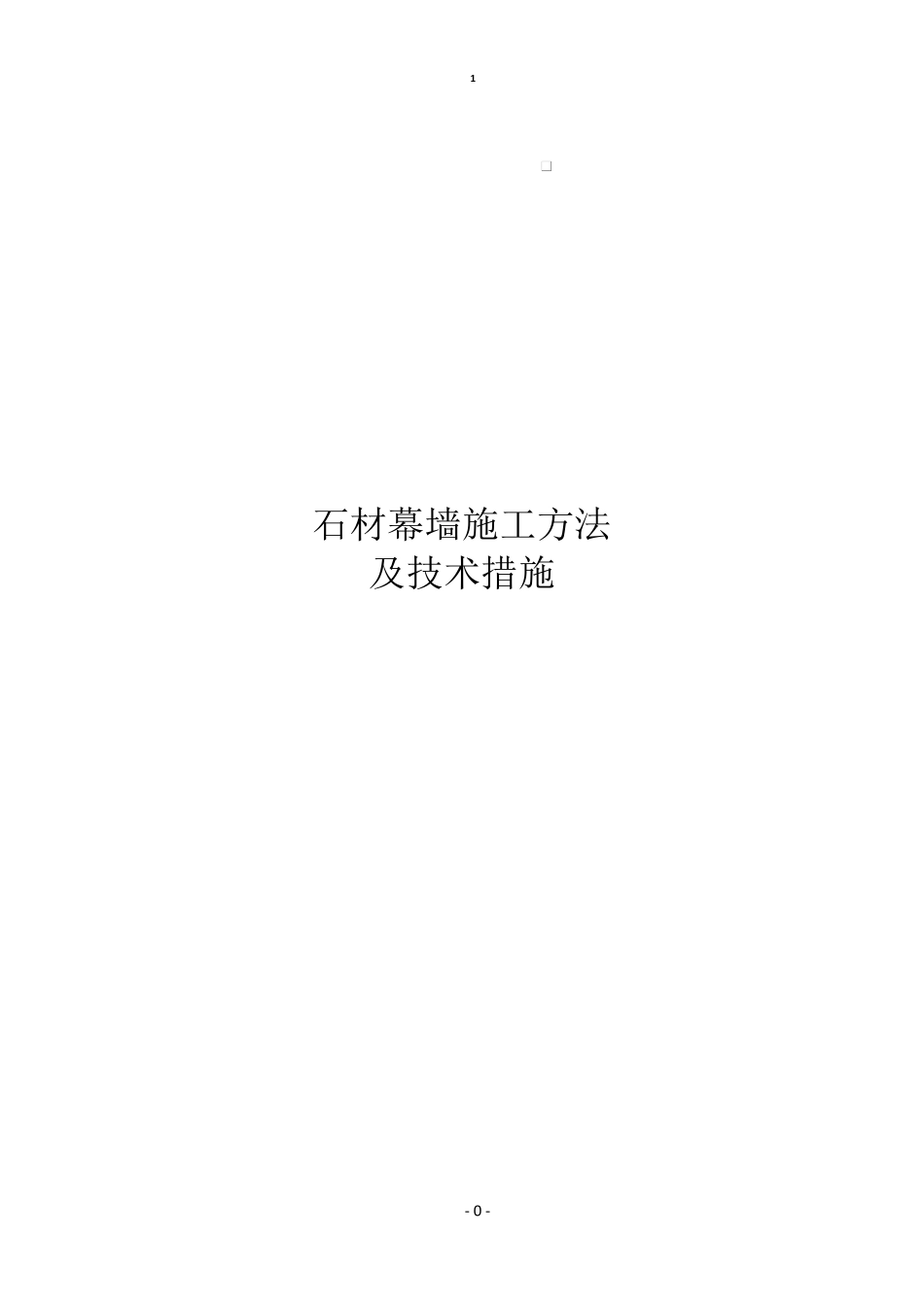

1 - 0 - 石材幕墙施工方法 及技术措施 1 - 1 - 本工程石材部分为挂件式石材幕墙。，即先在主体结构上安装钢骨架形成框格后，安装防水板和石材钢挂件B，将石材面板通过石材钢挂件A和石材钢挂件B挂接的方式固定在钢骨架上。石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢。 1 ．主要施工工艺流程 预埋件纠偏→连接件定位放线→连接件安装→连接件安装验收→钢立柱的定位放线→镀锌钢立柱安装→镀锌钢立柱安装检验→横梁定位放线→镀锌角钢安装→整体钢骨架安装验收→石材面板定位放线→石材面板安装→石材面板安装检验→塞泡沫条打密封胶→清洗交验。如下所示： 石材幕墙施工流程图 连接件安装 隐蔽验收 骨架安装 检验 （隐蔽验收） 干挂 检验 清洗 验收 1 - 2 - 2．连接件安装工艺 2 ．1 连接件安装工艺流程 熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对准立柱线拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。 2 ．2 施工步骤 连接件安装的质量是关系到幕墙安装质量的一个重要环节，该部份工作还包括预埋件的偏位处理及防雷节点的连接等。 连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求。 连接件安装调整：连接件安装时，先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。 本工程连接件与埋件均通过栓接和焊接的方式进行连接。连接件按安装节点要求先点焊在埋件上（埋件与连接件点焊要求：必须可承受骨架重量，与作业载荷为 准），待 调整完 后再 行满焊。预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。焊接需确保1 - 3 - 安全、质量以及焊缝宽厚度，及时除掉焊渣报验。 验收合格后，需进行防腐处理即涂刷防腐漆。 2．3 连接件安装验收 1）验收依据： 《金属与石材幕墙工程技术规范》JGJ133-2001 《建筑装饰装修工程质量验收规范》GB50210-2001 《钢结构工程施工质量验收规范》GB50205-2001 《建筑工程质量检验评定标准》GBJ301-8...
