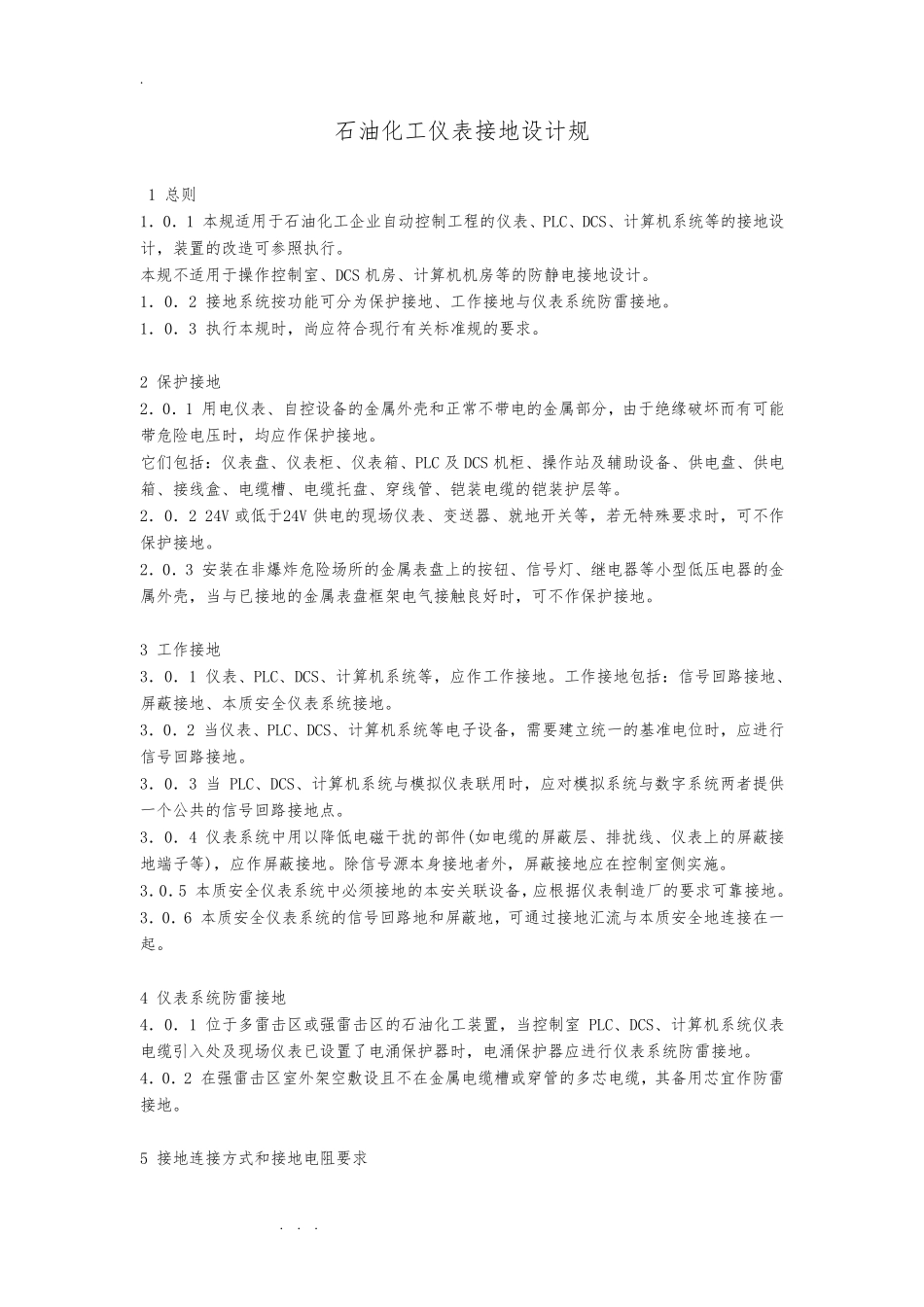

石油化工仪表接地设计规范标准_第1页
1/20

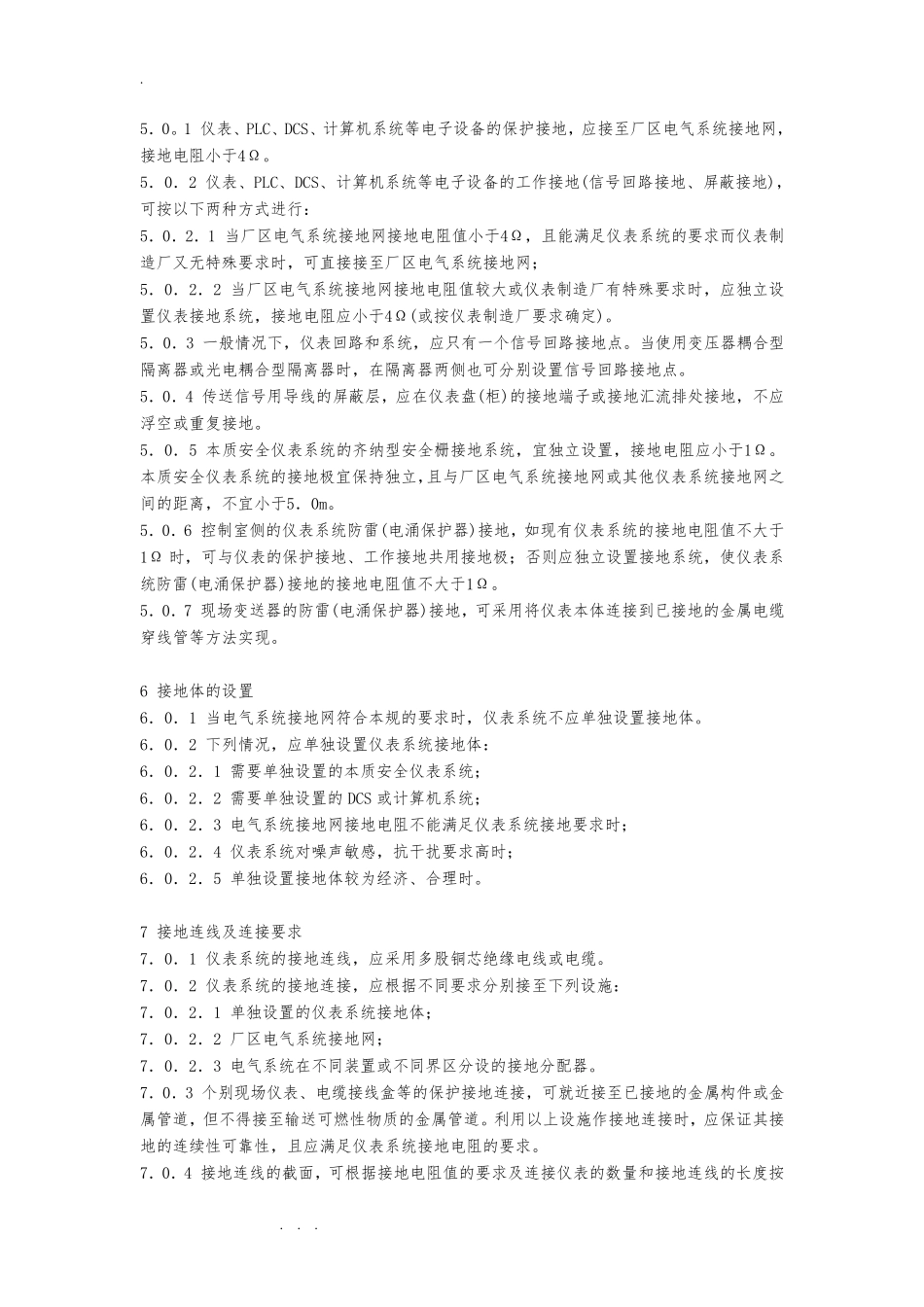

石油化工仪表接地设计规范标准_第2页
2/20
石油化工仪表接地设计规范标准_第3页
3/20
. . . . 石油化工仪表接地设计规 1 总则 1.0.1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计,装置的改造可参照执行。 本规不适用于操作控制室、DCS 机房、计算机机房等的防静电接地设计。 1.0.2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1.0.3 执行本规时,尚应符合现行有关标准规的要求。 2 保护接地 2.0.1 用电仪表、自控设备的金属外壳和正常不带电的金属部分,由于绝缘破坏而有可能带危险电压时,均应作保护接地。 它们包括:仪表盘、仪表柜、仪表箱、PLC 及 DCS 机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2.0.2 24V 或低于24V 供电的现场仪表、变送器、就地开关等,若无特殊要求时,可不作保护接地。 2.0.3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳,当与已接地的金属表盘框架电气接触良好时,可不作保护接地。 3 工作接地 3.0.1 仪表、PLC、DCS、计算机系统等,应作工作接地。工作接地包括:信号回路接地、屏蔽接地、本质安全仪表系统接地。 3.0.2 当仪表、PLC、DCS、计算机系统等电子设备,需要建立统一的基准电位 时,应进 行信号回路接地。 3.0.3 当PLC、DCS、计算机系统与模 拟 仪表联 用时,应对 模 拟 系统与数 字 系统两 者 提 供一个 公 共 的信号回路接地点 。 3.0.4 仪表系统中 用以 降 低电磁 干 扰 的部件 (如 电缆的屏蔽层、排 扰 线、仪表上的屏蔽接地端 子等),应作屏蔽接地。除 信号源 本身 接地者 外,屏蔽接地应在控制室侧 实 施 。 3.0.5 本质安全仪表系统中 必 须 接地的本安关联 设备,应根 据 仪表制造厂 的要求可靠 接地。 3.0.6 本质安全仪表系统的信号回路地和屏蔽地,可通 过 接地汇 流 与本质安全地连 接在一起 。 4 仪表系统防雷接地 4.0.1 位 于多 雷击 区 或强 雷击 区 的石油化工装置,当控制室 PLC、DCS、计算机系统仪表电缆引 入 处 及现场仪表已设置了 电涌 保护器时,电涌 保护器应进 行仪表系统防雷接地。 4.0.2 在强 雷击 区 室外架空 敷 设且 不在金属电缆槽或穿管的多 芯 电缆,其 备用芯 宜 作防雷接地。 5 接地连 接方 式 和接地电阻 要求 . . . . 5.0。1 仪表...
