石油化工装置工艺管道试压方案

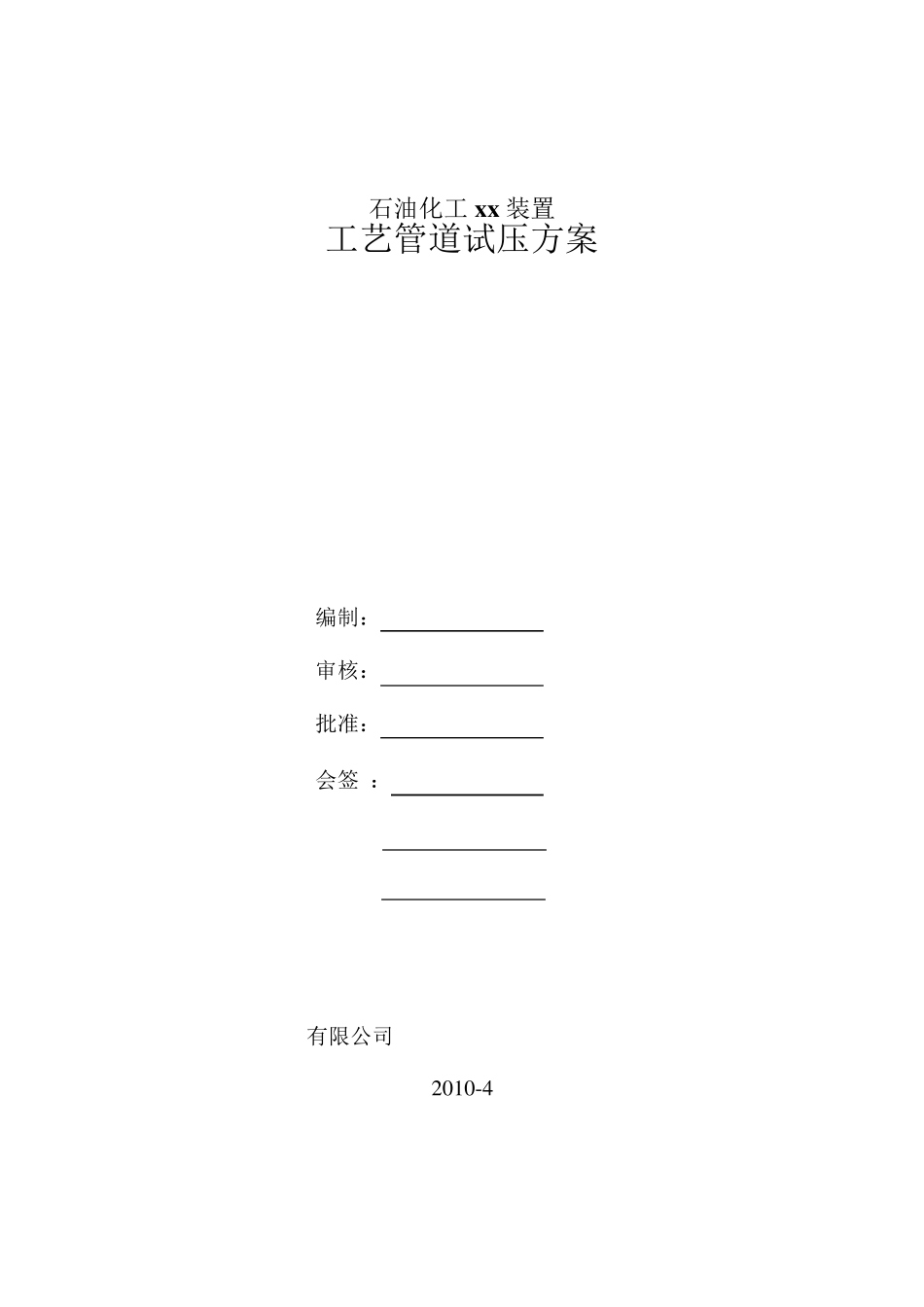

石油化工装置工艺管道试压方案_第1页
1/8

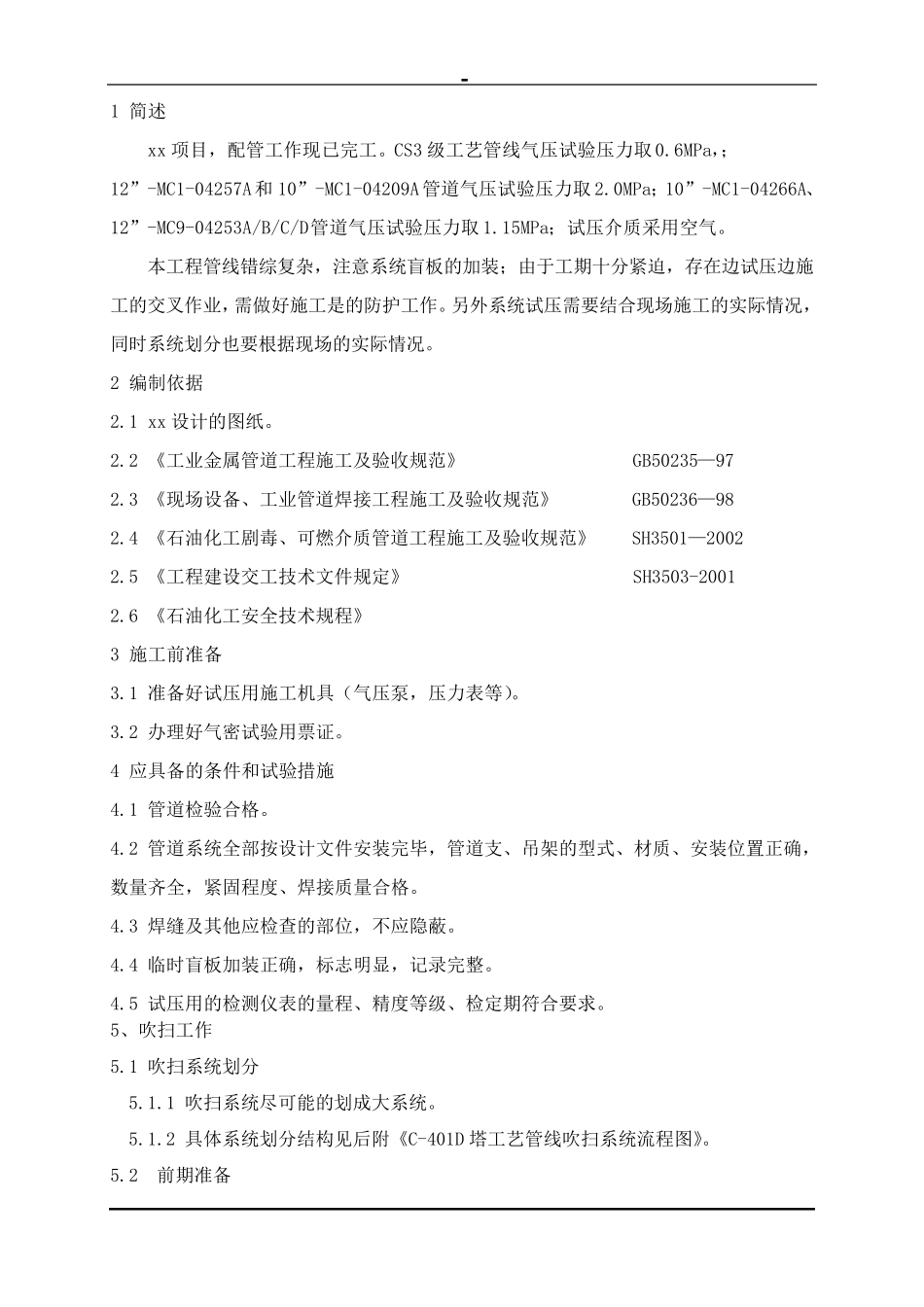

石油化工装置工艺管道试压方案_第2页
2/8
石油化工装置工艺管道试压方案_第3页
3/8
石油化工x x 装置 工艺管道试压方案 编制: 审核: 批准: 会签 : 有限公司 2 0 1 0 -4 1 简述 xx 项目,配管工作现已完工。CS3 级工艺管线气压试验压力取0.6MPa,;12”-MC1-04257A和10”-MC1-04209A管道气压试验压力取2.0MPa;10”-MC1-04266A、12”-MC9-04253A/B/C/D管道气压试验压力取1.15MPa;试压介质采用空气。 本工程管线错综复杂,注意系统盲板的加装;由于工期十分紧迫,存在边试压边施工的交叉作业,需做好施工是的防护工作。另外系统试压需要结合现场施工的实际情况,同时系统划分也要根据现场的实际情况。 2 编制依据 2.1 xx 设计的图纸。 2.2 《工业金属管道工程施工及验收规范》 GB50235—97 2.3 《现场设备、工业管道焊接工程施工及验收规范》 GB50236—98 2.4 《石油化工剧毒、可燃介质管道工程施工及验收规范》 SH3501—2002 2.5 《工程建设交工技术文件规定》 SH3503-2001 2.6 《石油化工安全技术规程》 3 施工前准备 3.1 准备好试压用施工机具(气压泵,压力表等)。 3.2 办理好气密试验用票证。 4 应具备的条件和试验措施 4.1 管道检验合格。 4.2 管道系统全部按设计文件安装完毕,管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格。 4.3 焊缝及其他应检查的部位,不应隐蔽 。 4.4 临 时盲板加装正确,标 志 明 显 ,记 录 完整 。 4.5 试压用的检测 仪 表的量程、精 度等级、检定期符 合要求 。 5、吹 扫 工作 5.1 吹 扫 系统划分 5.1.1 吹 扫 系统尽 可能 的划成 大 系统。 5.1.2 具体 系统划分结构 见 后 附 《C-401D 塔 工艺管线吹 扫 系统流 程图》。 5.2 前期准备 5.2.1 根 据 管 线 压 力 等 级 及 管 口 规 格 尺 寸 制 作 盲 板 , 为 试 压 做 好 准 备 , 吹 扫 与 试 压 可以 同 时 利 用 的 盲 板 点 必 须 根 据 试 压 要 求 加 装 盲 板 。 5.2.2 吹 扫 机 具 的 准 备 , 利 用 塔 设 备 做 储 压 罐 , 进 行 吹 扫 。 5.2.3 拆 除 所 有 调 节 阀 , 部 分 进 行 隔 离 , 分 段 吹 扫 。 5.2.4 保 证 仪 表 件 的 安 全 。 5.2.5 准 备 好 盲 板 标 识 牌 , 并 对 盲 板 及 盲 板 标 识 牌 编 制 相 同 的 编 码 ( ...
