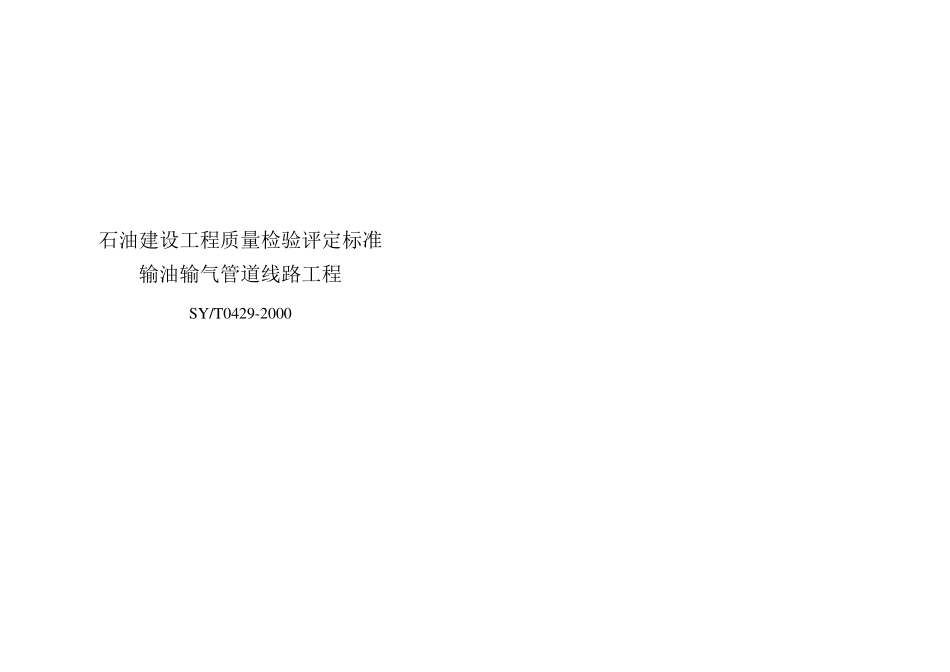

石油建设工程质量检验评定标准SYT04292000标准

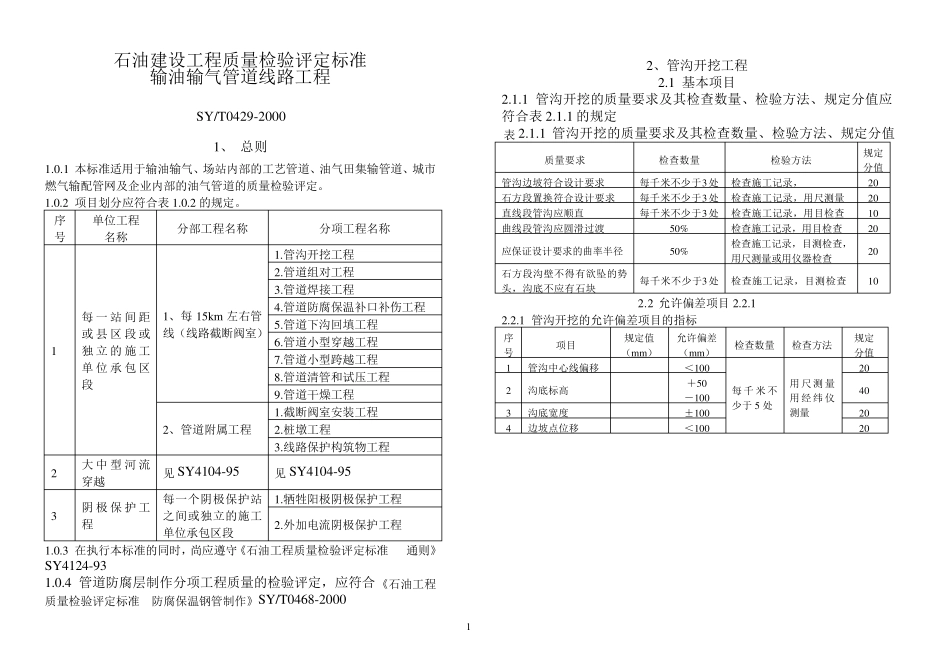

石油建设工程质量检验评定标准 输油输气管道线路工程 SY/T0429-2000 1 石油建设工程质量检验评定标准 输油输气管道线路工程 SY/T0429-2000 1、 总则 1.0.1 本标准适用于输油输气、场站内部的工艺管道、油气田集输管道、城市燃气输配管网及企业内部的油气管道的质量检验评定。 1.0.2 项目划分应符合表 1.0.2 的规定。 序号 单位工程 名称 分部工程名称 分项工程名称 1 每 一 站 间 距或 县 区 段 或独 立 的 施 工单 位 承 包 区段 1、每 15km 左右管线（线路截断阀室） 1.管沟开挖工程 2.管道组对工程 3.管道焊接工程 4.管道防腐保温补口补伤工程 5.管道下沟回填工程 6.管道小型穿越工程 7.管道小型跨越工程 8.管道清管和试压工程 9.管道干燥工程 2、管道附属工程 1.截断阀室安装工程 2.桩墩工程 3.线路保护构筑物工程 2 大 中 型 河 流穿越 见 SY4104-95 见 SY4104-95 3 阴 极 保 护 工程 每一个阴极保护站之间或独立的施工单位承包区段 1.牺牲阳极阴极保护工程 2.外加电流阴极保护工程 1.0.3 在执行本标准的同时，尚应遵守《石油工程质量检验评定标准 通则》SY4124-93 1.0.4 管道防腐层制作分项工程质量的检验评定，应符合《石油工程质量检验评定标准 防腐保温钢管制作》SY/T0468-2000 2、管沟开挖工程 2.1 基本项目 2.1.1 管沟开挖的质量要求及其检查数量、检验方法、规定分值应符合表 2.1.1 的规定 表 2.1.1 管沟开挖的质量要求及其检查数量、检验方法、规定分值 质量要求 检查数量 检验方法 规定 分值 管沟边坡符合设计要求 每千米不少于3 处 检查施工记录， 20 石方段置换符合设计要求 每千米不少于3 处 检查施工记录，用尺测量 20 直线段管沟应顺直 每千米不少于3 处 检查施工记录，用目检查 10 曲线段管沟应圆滑过渡 50% 检查施工记录，用目检查 20 应保证设计要求的曲率半径 50% 检查施工记录，目测检查，用尺测量或用仪器检查 20 石方段沟壁不得有欲坠的势头，沟底不应有石块 每千米不少于3 处 检查施工记录，目测检查 10 2.2 允许偏差项目 2.2.1 2.2.1 管沟开挖的允许偏差项目的指标 序号 项目 规定值 （m m ） 允许偏差（m m ） 检查数量 检查方法 规定 分值 1 管沟中心线偏移 ＜100 每 千米不少于 5 处 用 尺测量用 经纬仪测量 20 2 沟底标高 ＋50 －100 40 3 沟底...
