矿井低压电网短路保护装置的整定细则

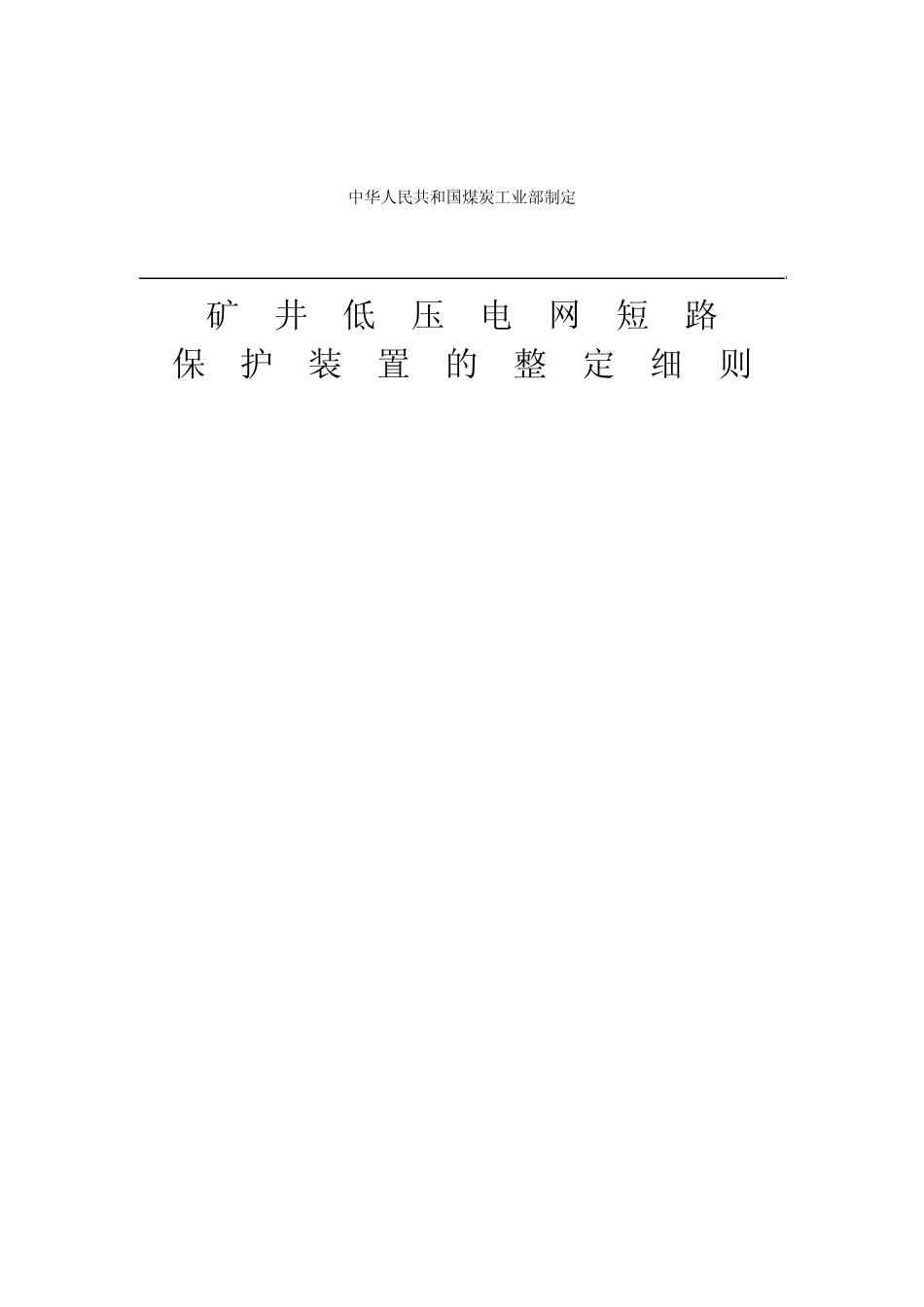

中华人民共和国煤炭工业部制定 矿 井 低 压 电 网 短 路 保 护 装 置 的 整 定 细 则 第一章 一 般 规 定 第一节 短路电流的计算方法 第1条 选择短路保护装置的整定电流时，需计算两相短路电流值,可按公式⑴计算。 22)2()()(2XRUIed ⑴ 式中 )2(dI —两相短路电流，安；  R —短路回路内一相有效电阻的总和（包括变压器电阻和线路电阻），欧；  X —短路回路内一相电抗的总和（包括变压器电抗和线路电抗），欧； U —变压器二次侧的额定电压，对于380 伏网路eU 以400伏计算；对于660 伏网路，eU 以690 伏计算；对于127 伏网路，eU 以133 伏计算。 利用公式⑴计算两相短路电流时，不考虑短路电流周期分量的衰减。高压网路的阻抗及短路回路的接触电阻和电弧电阻也忽略不计；矿用变压器及电缆的电阻值和电抗值见表4和表5。 第2条 两相短路电流还可利用短路电流计算表（或表）求出。此时可根据变压器的容量及短路电至变压器的电缆换算长度，从图1至图5或表2中查处。 电缆的换算长度可根据电缆的截面，实际长度，从表1 中直接查到，也可用公式(2)计算得出。 LH=K1·L1+K2•L2+••••••+ Kn•Ln ⑵ 式中 LH—电缆总的换算长度，米 K1、K2、•••••• Kn—换算系数，各种电缆的换算系数可从表1 种查得； L1、L2、•••••• Ln—各种电缆的实际长度，米 电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的电缆换算到标准截面的长度。在380 伏和660 伏系统中，以50 毫米2 作为标准截面，在127 伏系统中，以4 毫米2 作为标准截面。 图1 至图5 的短路电流曲线、表2 中段电流值是根据下列参数做出的：变压器采用KSJ 型和KSG 型变压器参数；电缆的芯线电阻值选用芯线允许温度65℃的电阻，电缆芯线的电抗值采用每公里 0.1 欧姆计算。线路的接触电阻和电弧电阻均忽略不计。 第二节 短路保护装置 第3条 馈出线的电源端均须加装短路保护装置。使用馈电自动开关时，采用过电流继电器；使用手动开关时，采用熔断器；使用磁力起动器时，采用限流热继电器或熔断器。 第4条 当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。 第5条 不准甩掉短路保护装置（包括热继电器及熔断器）不用，并禁止使用不合格的过流继电器和熔断器。 第二章 电缆线路的短路保护 第一接 过电流继电器的整定 第6条 700伏以下馈电自动...
