实验一PLC认知及PLC编程软件的使用

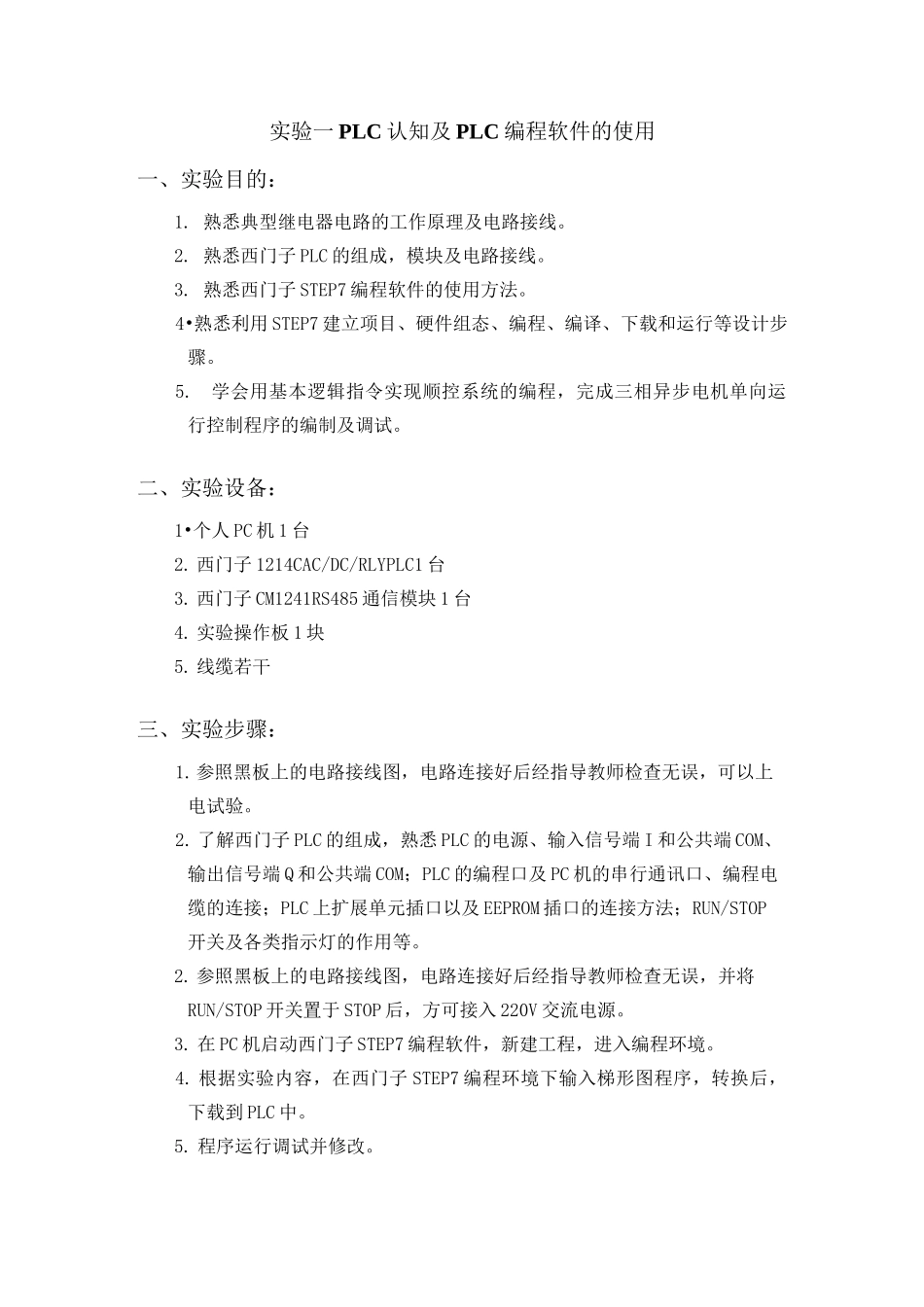

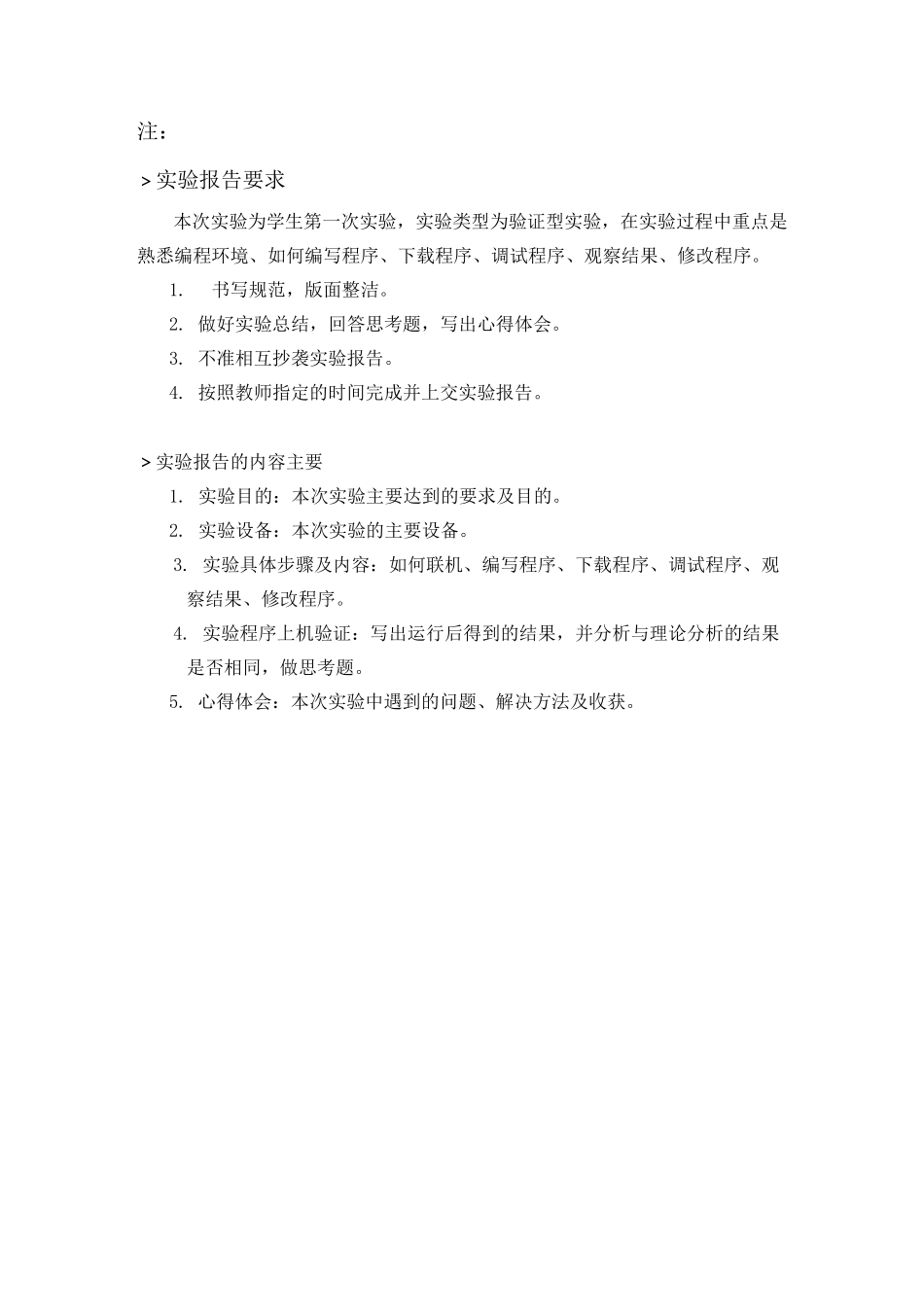

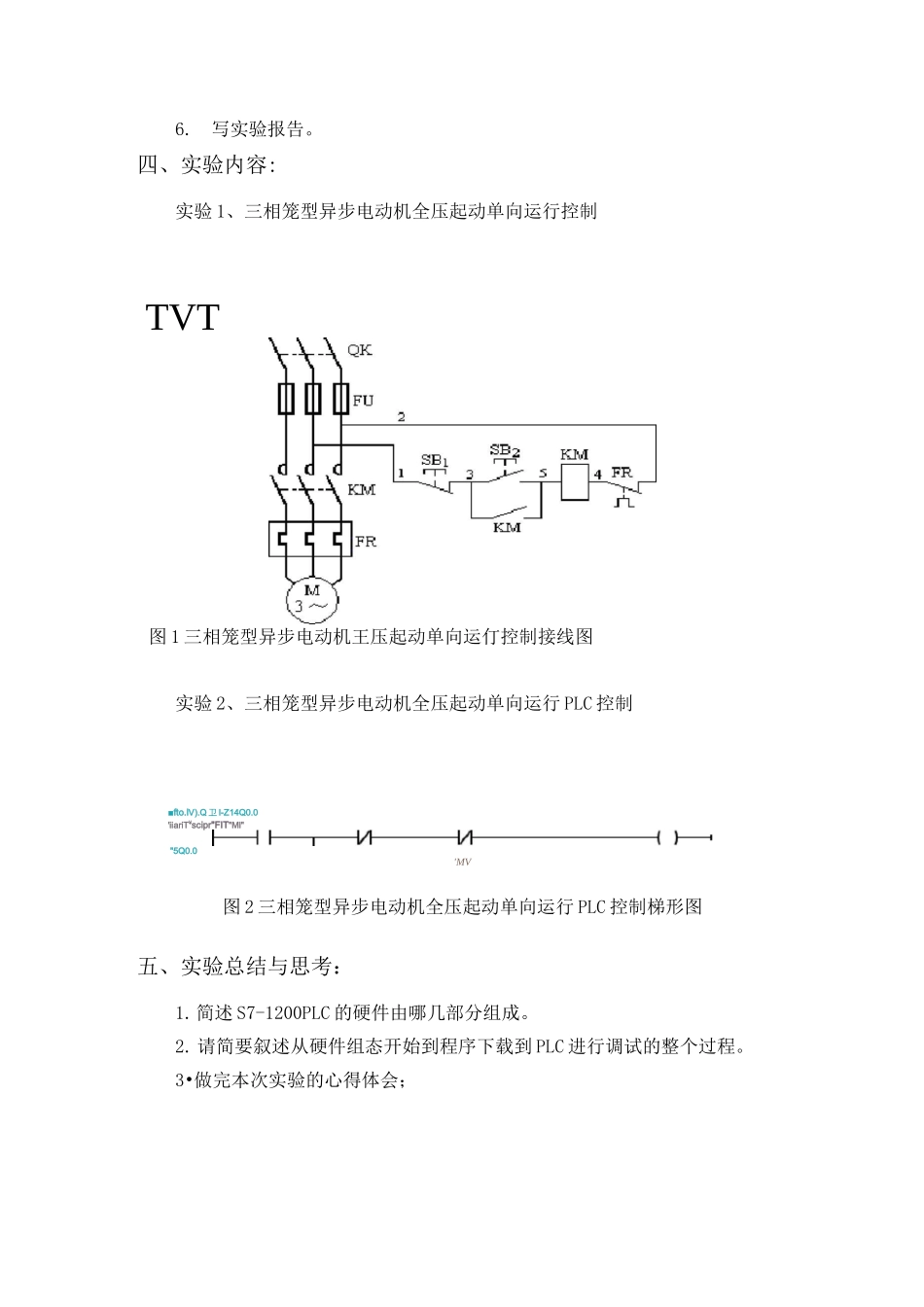

实验一 PLC 认知及 PLC 编程软件的使用一、实验目的：1. 熟悉典型继电器电路的工作原理及电路接线。2. 熟悉西门子 PLC 的组成，模块及电路接线。3. 熟悉西门子 STEP7 编程软件的使用方法。4•熟悉利用 STEP7 建立项目、硬件组态、编程、编译、下载和运行等设计步骤。5.学会用基本逻辑指令实现顺控系统的编程，完成三相异步电机单向运行控制程序的编制及调试。二、实验设备：1•个人 PC 机 1 台2. 西门子 1214CAC/DC/RLYPLC1 台3. 西门子 CM1241RS485 通信模块 1 台4. 实验操作板 1 块5. 线缆若干三、实验步骤：1.参照黑板上的电路接线图，电路连接好后经指导教师检查无误，可以上电试验。2. 了解西门子 PLC 的组成，熟悉 PLC 的电源、输入信号端 I 和公共端 COM、输出信号端 Q 和公共端 COM；PLC 的编程口及 PC 机的串行通讯口、编程电缆的连接；PLC 上扩展单元插口以及 EEPROM 插口的连接方法；RUN/STOP开关及各类指示灯的作用等。2. 参照黑板上的电路接线图，电路连接好后经指导教师检查无误，并将RUN/STOP 开关置于 STOP 后，方可接入 220V 交流电源。3. 在 PC 机启动西门子 STEP7 编程软件，新建工程，进入编程环境。4. 根据实验内容，在西门子 STEP7 编程环境下输入梯形图程序，转换后，下载到 PLC 中。5. 程序运行调试并修改。6.写实验报告。四、实验内容:实验 1、三相笼型异步电动机全压起动单向运行控制TVT图 1 三相笼型异步电动机王压起动单向运仃控制接线图实验 2、三相笼型异步电动机全压起动单向运行 PLC 控制■fto.lV).Q 卫 l-Z14Q0.0'iiariT¥scipr"FIT"Ml""5Q0.0'MV图 2 三相笼型异步电动机全压起动单向运行 PLC 控制梯形图五、实验总结与思考：1.简述 S7-1200PLC 的硬件由哪几部分组成。2. 请简要叙述从硬件组态开始到程序下载到 PLC 进行调试的整个过程。3•做完本次实验的心得体会；注：＞实验报告要求本次实验为学生第一次实验，实验类型为验证型实验，在实验过程中重点是熟悉编程环境、如何编写程序、下载程序、调试程序、观察结果、修改程序。1.书写规范，版面整洁。2. 做好实验总结，回答思考题，写出心得体会。3. 不准相互抄袭实验报告。4. 按照教师指定的时间完成并上交实验报告。＞实验报告的内容主要1. 实验目的：本次实验主要达到的要求及目的。2. 实验设备：本次实验的主要设备。3. 实验具体步骤及内容：如何联机、编写程序、...
