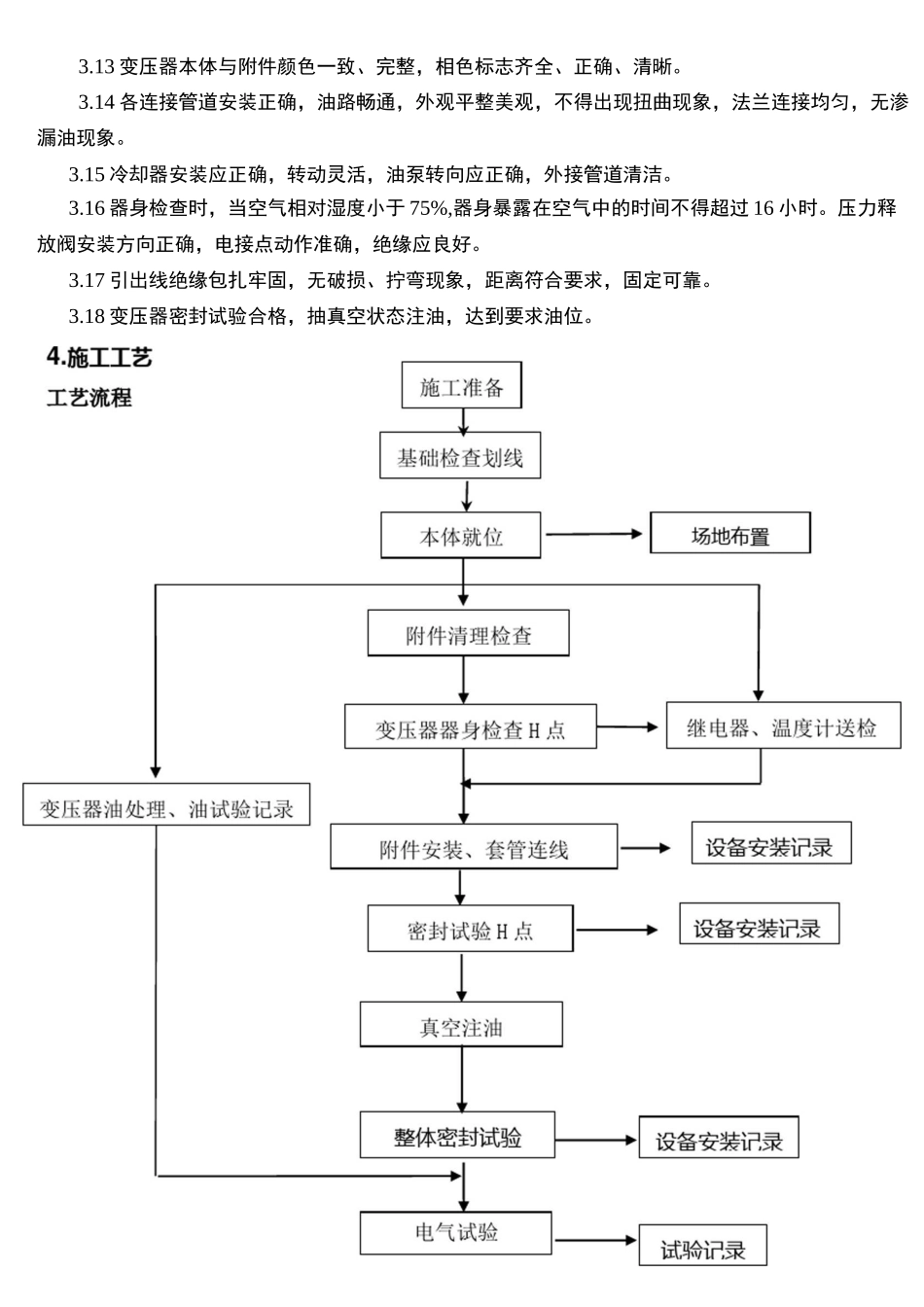

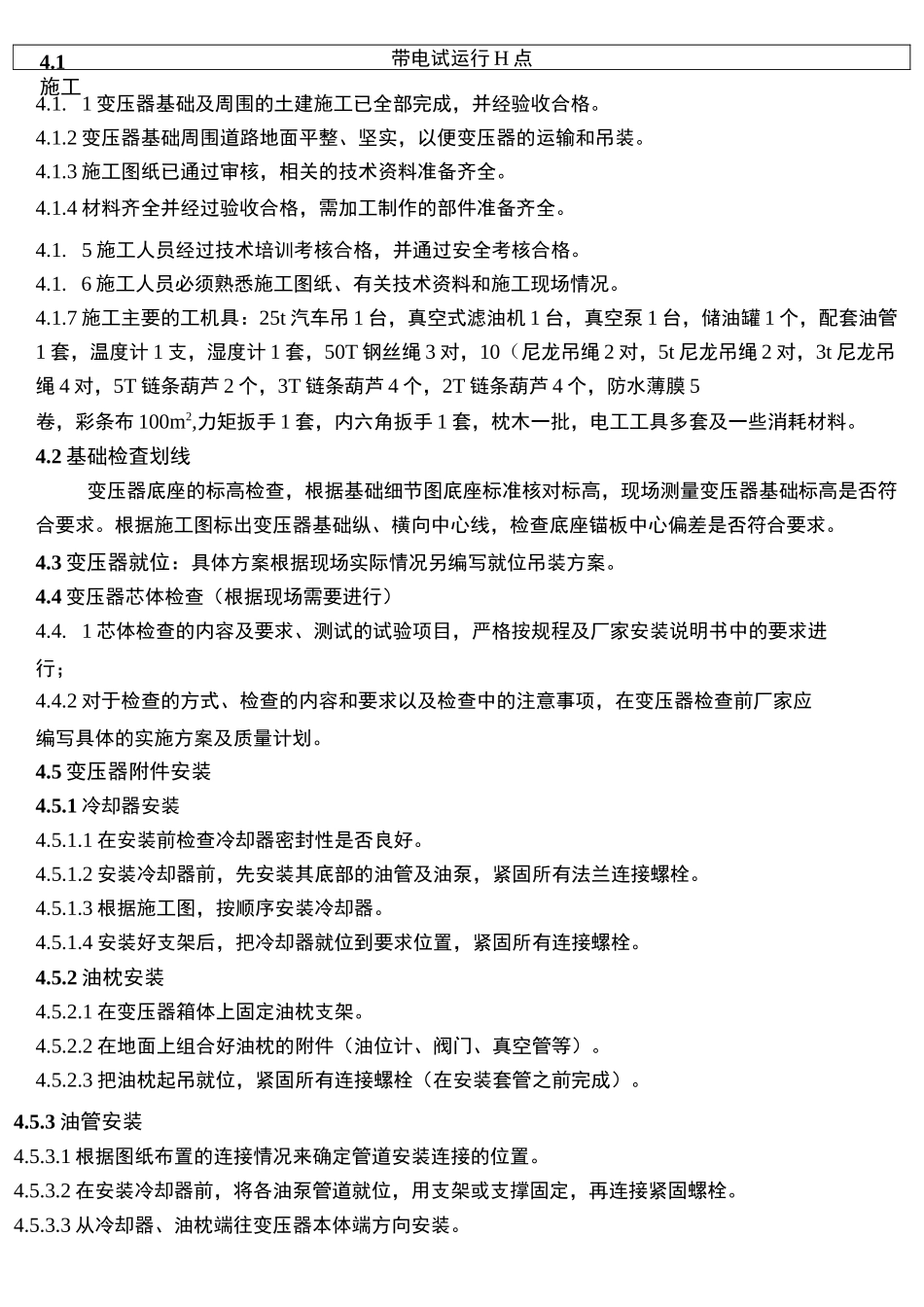

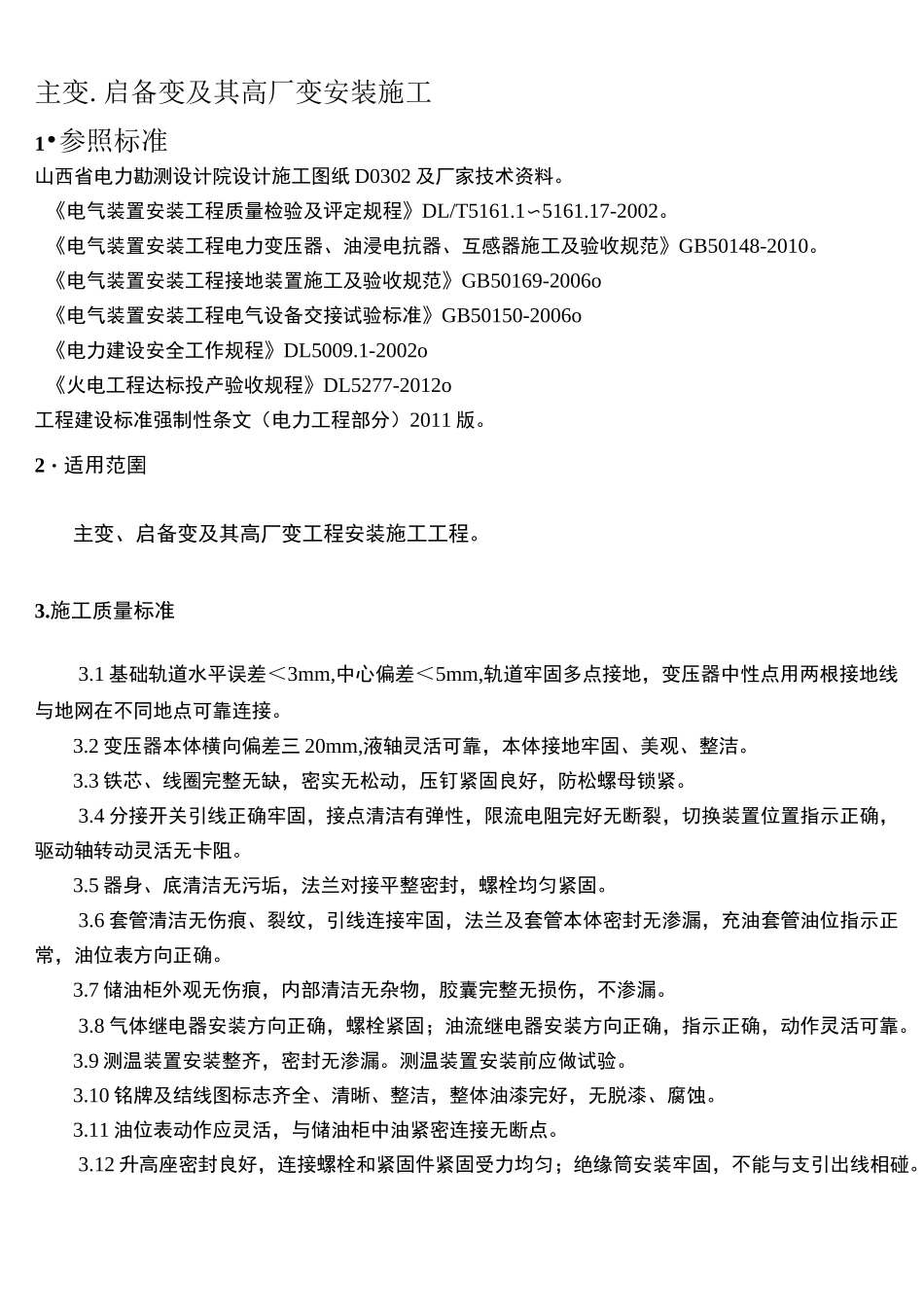

主变.启备变及其高厂变安装施工1•参照标准山西省电力勘测设计院设计施工图纸 D0302 及厂家技术资料。《电气装置安装工程质量检验及评定规程》DL/T5161.1〜5161.17-2002。《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010。《电气装置安装工程接地装置施工及验收规范》GB50169-2006o《电气装置安装工程电气设备交接试验标准》GB50150-2006o《电力建设安全工作规程》DL5009.1-2002o《火电工程达标投产验收规程》DL5277-2012o工程建设标准强制性条文（电力工程部分）2011 版。2・适用范圉主变、启备变及其高厂变工程安装施工工程。3.施工质量标准3.1 基础轨道水平误差＜3mm,中心偏差＜5mm,轨道牢固多点接地，变压器中性点用两根接地线与地网在不同地点可靠连接。3.2 变压器本体横向偏差三 20mm,液轴灵活可靠，本体接地牢固、美观、整洁。3.3 铁芯、线圈完整无缺，密实无松动，压钉紧固良好，防松螺母锁紧。3.4 分接开关引线正确牢固，接点清洁有弹性，限流电阻完好无断裂，切换装置位置指示正确，驱动轴转动灵活无卡阻。3.5 器身、底清洁无污垢，法兰对接平整密封，螺栓均匀紧固。3.6 套管清洁无伤痕、裂纹，引线连接牢固，法兰及套管本体密封无渗漏，充油套管油位指示正常，油位表方向正确。3.7 储油柜外观无伤痕，内部清洁无杂物，胶囊完整无损伤，不渗漏。3.8 气体继电器安装方向正确，螺栓紧固；油流继电器安装方向正确，指示正确，动作灵活可靠。3.9 测温装置安装整齐，密封无渗漏。测温装置安装前应做试验。3.10 铭牌及结线图标志齐全、清晰、整洁，整体油漆完好，无脱漆、腐蚀。3.11 油位表动作应灵活，与储油柜中油紧密连接无断点。3.12 升高座密封良好，连接螺栓和紧固件紧固受力均匀；绝缘筒安装牢固，不能与支引出线相碰。3.13 变压器本体与附件颜色一致、完整，相色标志齐全、正确、清晰。3.14 各连接管道安装正确，油路畅通，外观平整美观，不得出现扭曲现象，法兰连接均匀，无渗漏油现象。3.15 冷却器安装应正确，转动灵活，油泵转向应正确，外接管道清洁。3.16 器身检查时，当空气相对湿度小于 75%,器身暴露在空气中的时间不得超过 16 小时。压力释放阀安装方向正确，电接点动作准确，绝缘应良好。3.17 引出线绝缘包扎牢固，无破损、拧弯现象，距离符合要求，固定可靠。3.18 变压器密封试验合格，抽真空状态注油，达到要求油位。4.1施工带电试运行 H 点4.1. 1 变压器基础...
