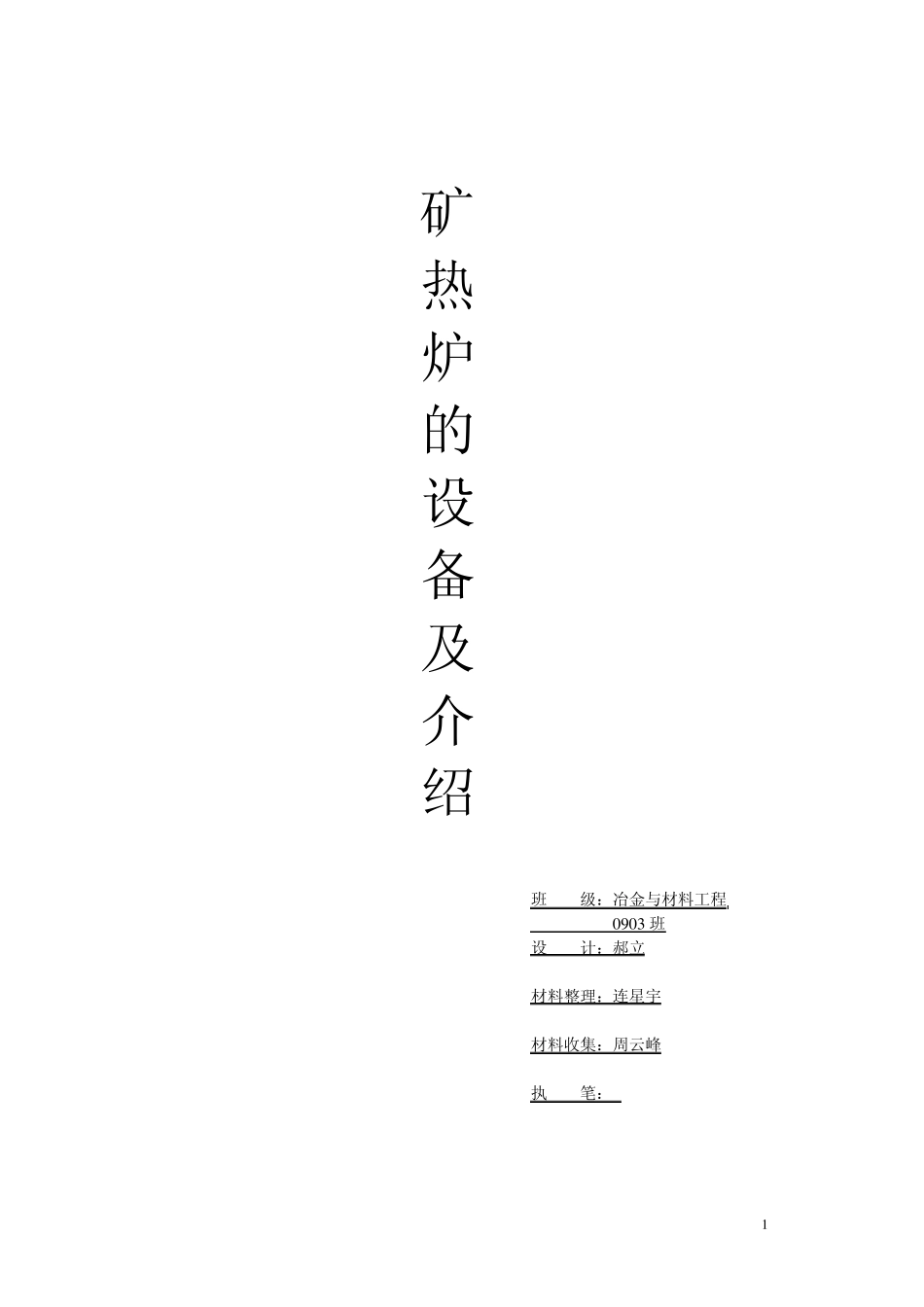

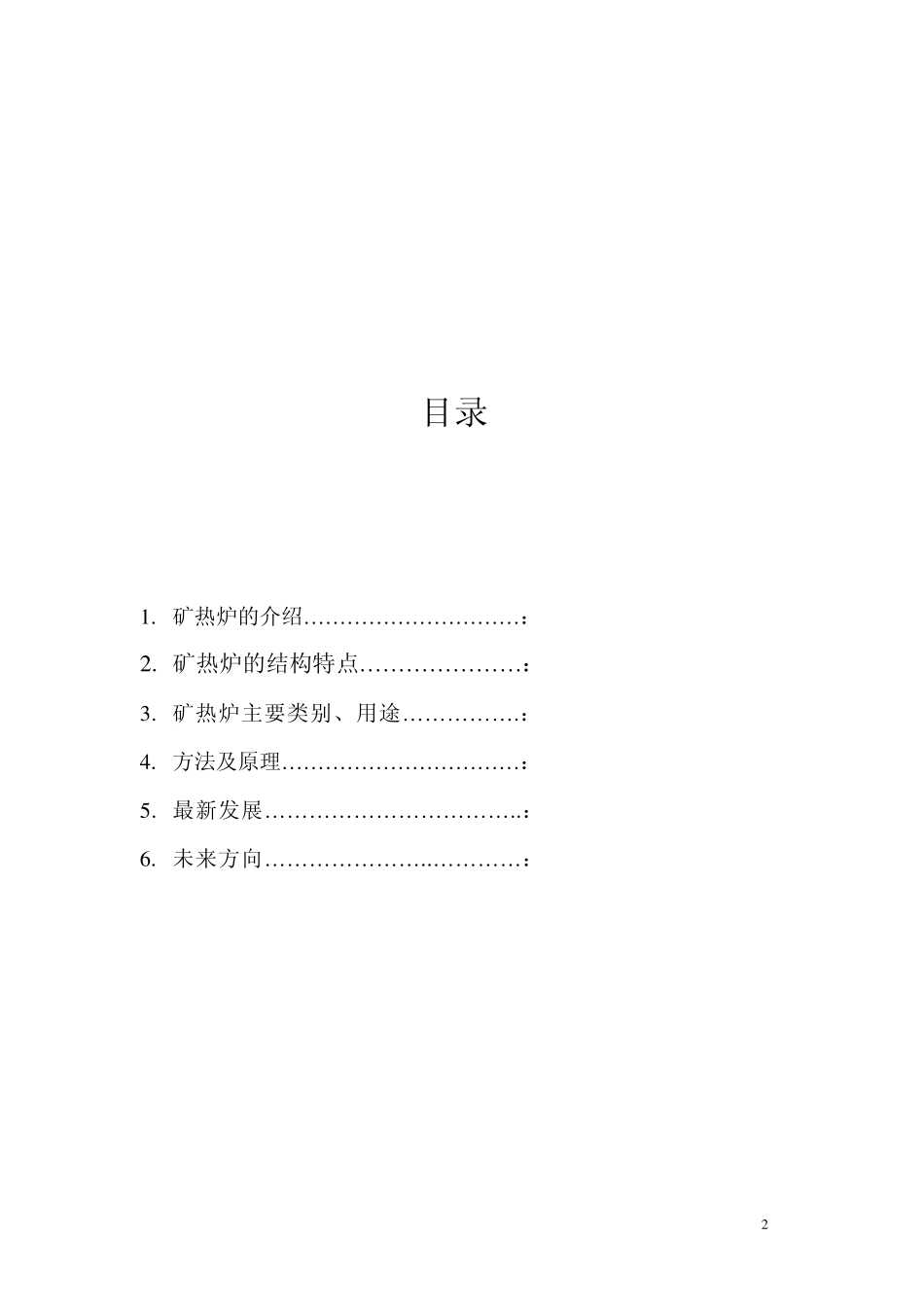

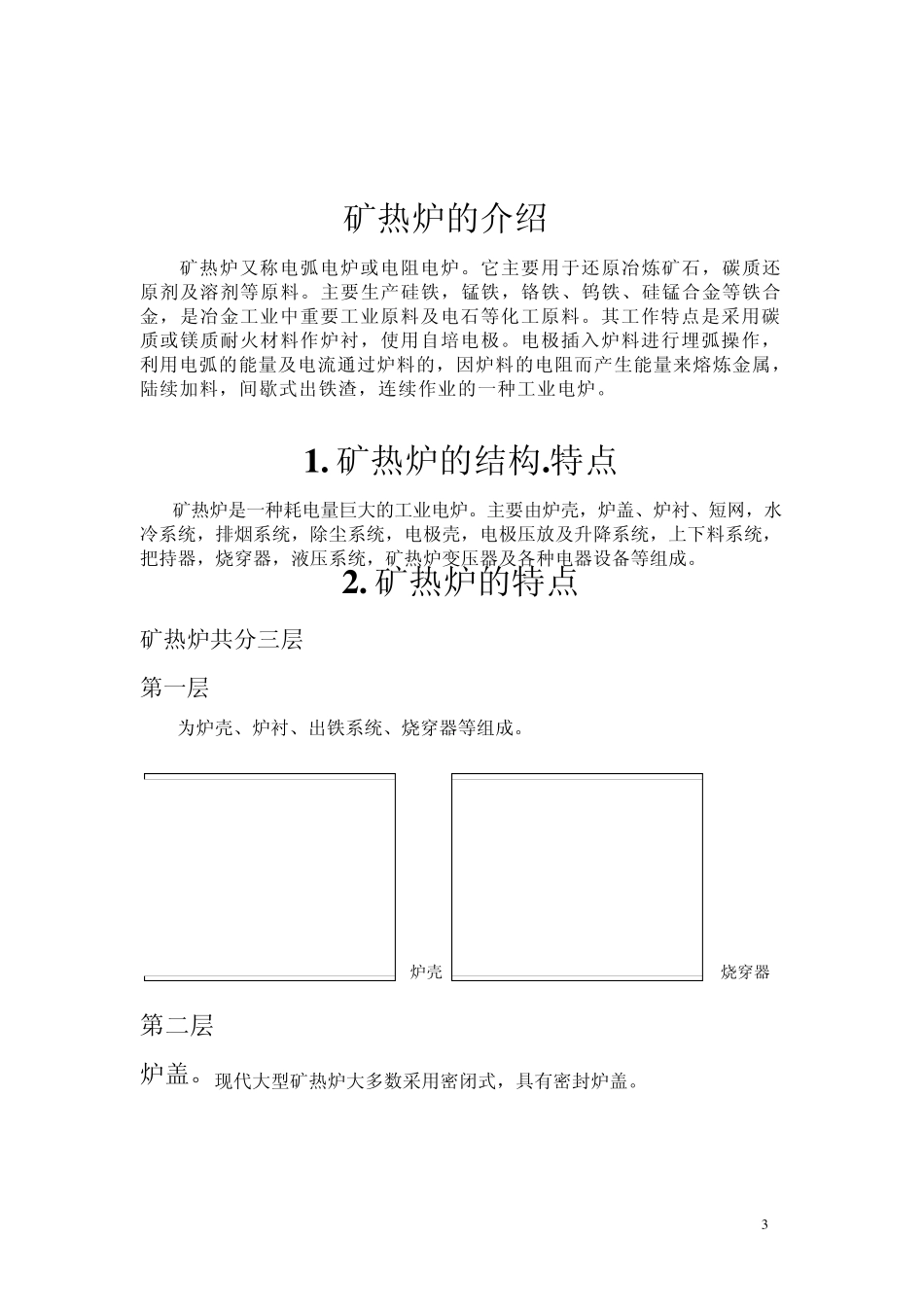

1 矿 热 炉 的 设 备 及 介 绍 班 级:冶金与材料工程 0 9 0 3 班 设 计:郝立 材料整理:连星宇 材料收集:周云峰 执 笔: 2 目录 1 . 矿热炉的介绍…………………………: 2 . 矿热炉的结构特点…………………: 3 . 矿热炉主要类别、用途…………….: 4 . 方法及原理……………………………: 5 . 最新发展……………………………..: 6 . 未来方向…………………..…………: 3 矿热炉的介绍 矿热炉又称电弧电炉或电阻电炉。它主要用于还原冶炼矿石,碳质还原剂及溶剂等原料。主要生产硅铁,锰铁,铬铁、钨铁、硅锰合金等铁合金,是冶金工业中重要工业原料及电石等化工原料。其工作特点是采用碳质或镁质耐火材料作炉衬,使用自培电极。电极插入炉料进行埋弧操作,利用电弧的能量及电流通过炉料的,因炉料的电阻而产生能量来熔炼金属,陆续加料,间歇式出铁渣,连续作业的一种工业电炉。 1 . 矿热炉的结构.特点 矿热炉是一种耗电量巨大的工业电炉。主要由炉壳,炉盖、炉衬、短网,水冷系统,排烟系统,除尘系统,电极壳,电极压放及升降系统,上下料系统,把持器,烧穿器,液压系统,矿热炉变压器及各种电器设备等组成。 2 . 矿热炉的特点 矿热炉共分三层 第一层 为炉壳、炉衬、出铁系统、烧穿器等组成。 炉壳 烧穿器 第二层 炉盖。现代大型矿热炉大多数采用密闭式,具有密封炉盖。 4 采用这样的结构可把生产中产生的废气(主要成分是一氧 化碳)收集起来综合利用,并可减少电路的热损失,降低电极上 部的温度,改善操作条件。 电极夹持器。大多数矿热炉都由三相供电,按正三角形对称位置布置在炉膛中间。大型矿热炉一般采用无烟煤,焦碳和沥青煤油拌合成的电极料,在电炉工作过程中自己焙烧成 短网 短网包括变压器补偿器、水冷铜 管、水冷电缆、导电铜管、铜瓦及其 吊挂固定联接等装置。 水冷铜管、导电铜管均采用厚壁铜管,各相均采用同向逆并联,使短网往反电流双线制布置,互感补偿磁感抵消。中间用水冷电缆相连,冷却水直接从水冷铜管经水冷电缆导电铜管流入铜瓦;冷却铜瓦后经铜管、水冷电缆、水冷铜管流出炉外,使整个短网运行温度变低,电损小、作业率高。提高进入炉内有功功率,提高功率因数。同时采用铜管,水冷电缆重量轻、投资少、易安全、降低了投资成本。 铜瓦和导电铜管 电极壳 电极壳是自焙烧结电极组成部分之一,是薄钢板制成的圆筒,作为电极糊焙烧...
