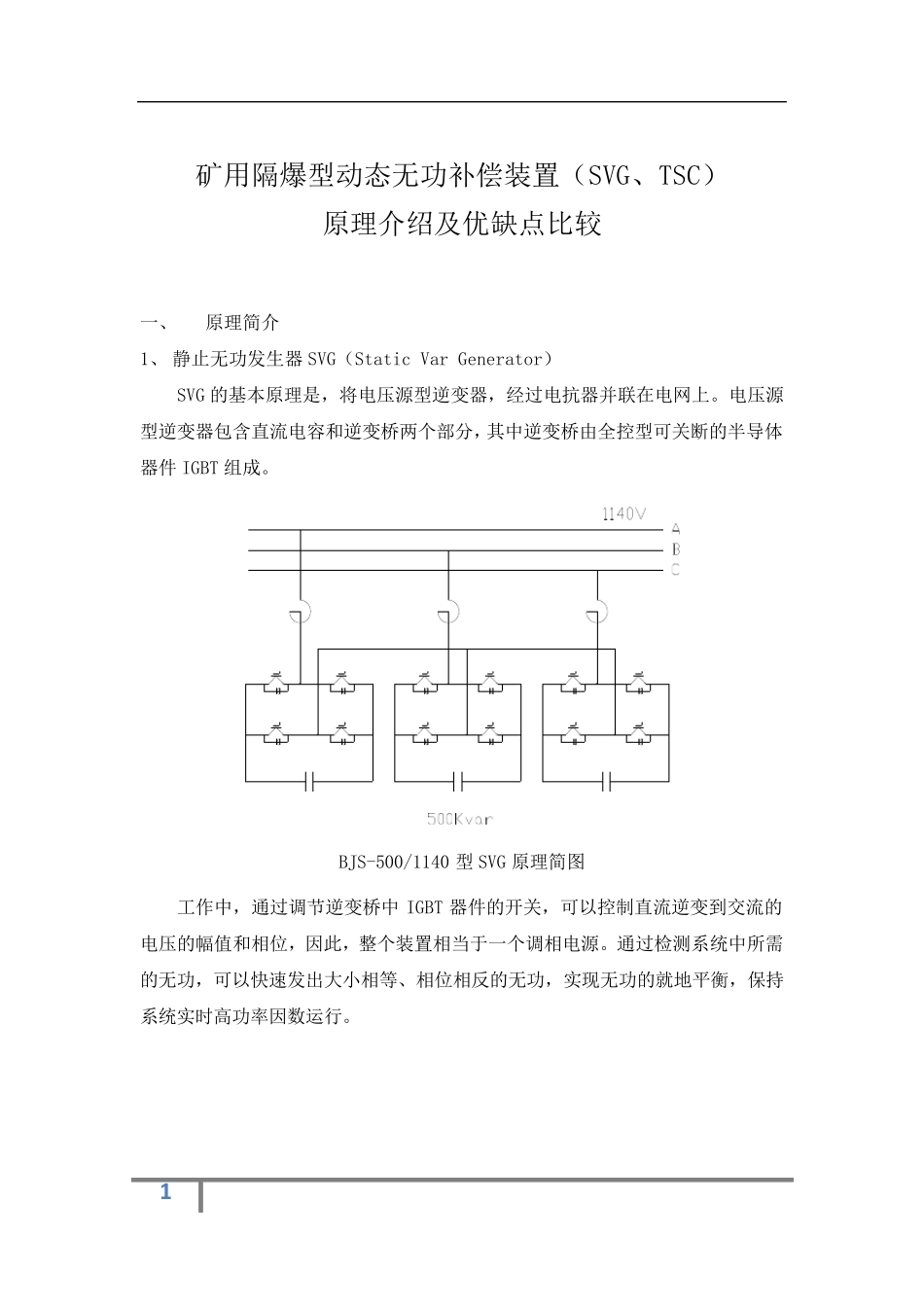

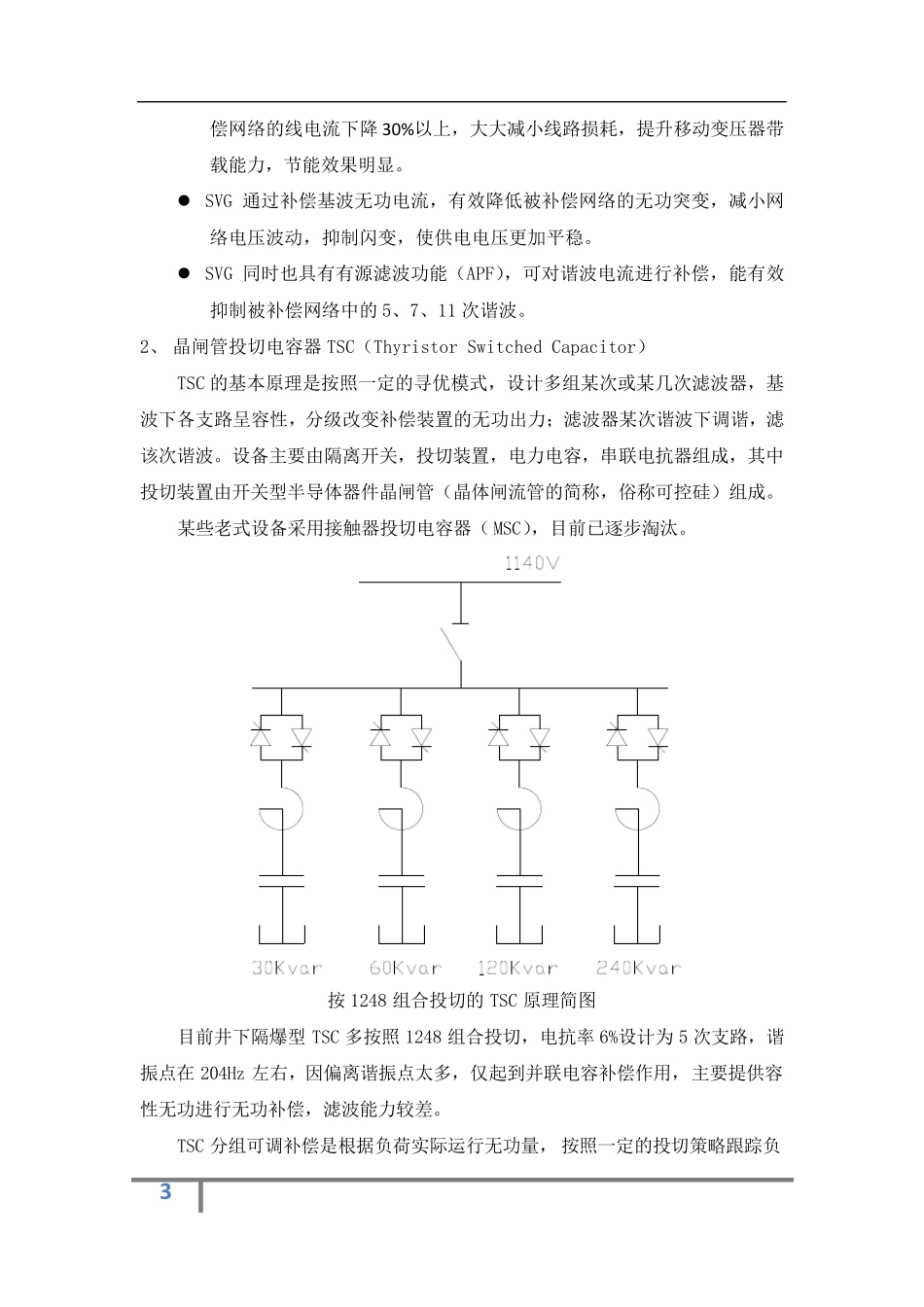

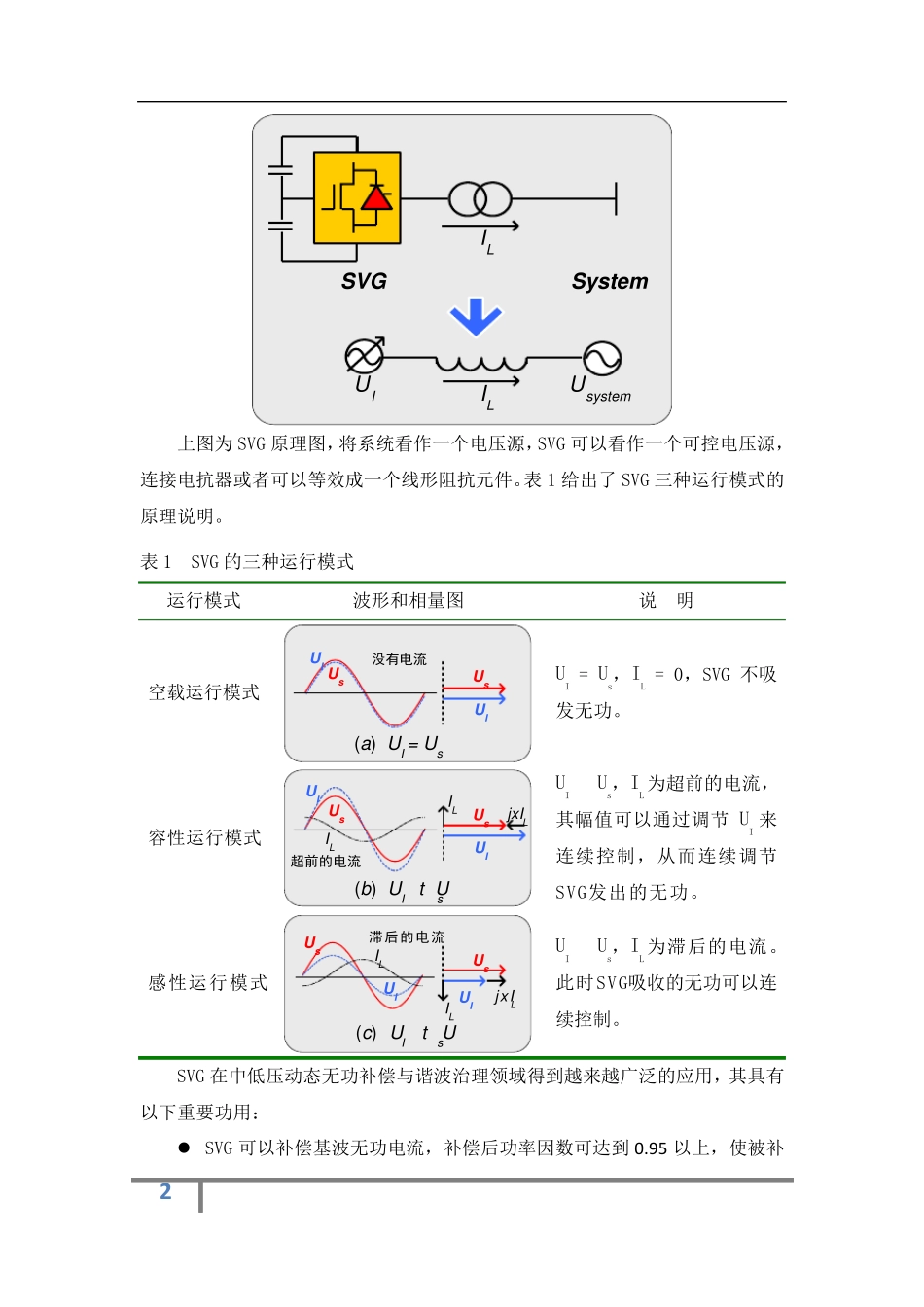

1 矿用隔爆型动态无功补偿装置（SVG、TSC） 原理介绍及优缺点比较 一、 原理简介 1、 静止无功发生器 SVG（Static Var Generator） SVG 的基本原理是，将电压源型逆变器，经过电抗器并联在电网上。电压源型逆变器包含直流电容和逆变桥两个部分，其中逆变桥由全控型可关断的半导体器件 IGBT 组成。 BJS-500/1140 型SVG 原理简图 工作中，通过调节逆变桥中 IGBT 器件的开关，可以控制直流逆变到交流的电压的幅值和相位，因此，整个装置相当于一个调相电源。通过检测系统中所需的无功，可以快速发出大小相等、相位相反的无功，实现无功的就地平衡，保持系统实时高功率因数运行。 2 ILUIUsy stemILSVGSy stem 上图为SVG 原理图，将系统看作一个电压源，SVG 可以看作一个可控电压源，连接电抗器或者可以等效成一个线形阻抗元件。表 1 给出了 SVG 三种运行模式的原理说明。 表 1 SVG 的三种运行模式 运行模式 波形和相量图 说 明 空载运行模式 UI UsUIUs(a) UI = Us没有电流 UI = Us，IL = 0，SVG 不吸发无功。 容性运行模式 UIUsILUIUsjx ILIL(b) UI > Us超前的电流 UI > Us，IL为超前的电流，其幅值可以通过调节 UI 来连续控制，从而连续调节SVG发出的无功。 感性运行模式 UIUsILUIUsjx ILIL滞后的电流(c) UI < Us UI < Us，IL为滞后的电流。此时SVG吸收的无功可以连续控制。 SVG 在中低压动态无功补偿与谐波治理领域得到越来越广泛的应用，其具有以下重要功用：  SVG 可以补偿基波无功电流，补偿后功率因数可达到 0.95 以上，使被补 3 偿网络的线电流下降30%以上，大大减小线路损耗，提升移动变压器带载能力，节能效果明显。  SVG 通过补偿基波无功电流，有效降低被补偿网络的无功突变，减小网络电压波动，抑制闪变，使供电电压更加平稳。  SVG 同时也具有有源滤波功能（APF），可对谐波电流进行补偿，能有效抑制被补偿网络中的5、7、11 次谐波。 2、 晶闸管投切电容器TSC（Thyristor Switched Capacitor） TSC 的基本原理是按照一定的寻优模式，设计多组某次或某几次滤波器，基波下各支路呈容性，分级改变补偿装置的无功出力；滤波器某次谐波下调谐，滤该次谐波。设备主要由隔离开关，投切装置，电力电容，串联电抗器组成，其中投切装置由开关型半导体器件晶闸管（晶体闸流管的简称，俗称可控硅）组成。 某些老式设备采用接触器投切电容器（MSC...
