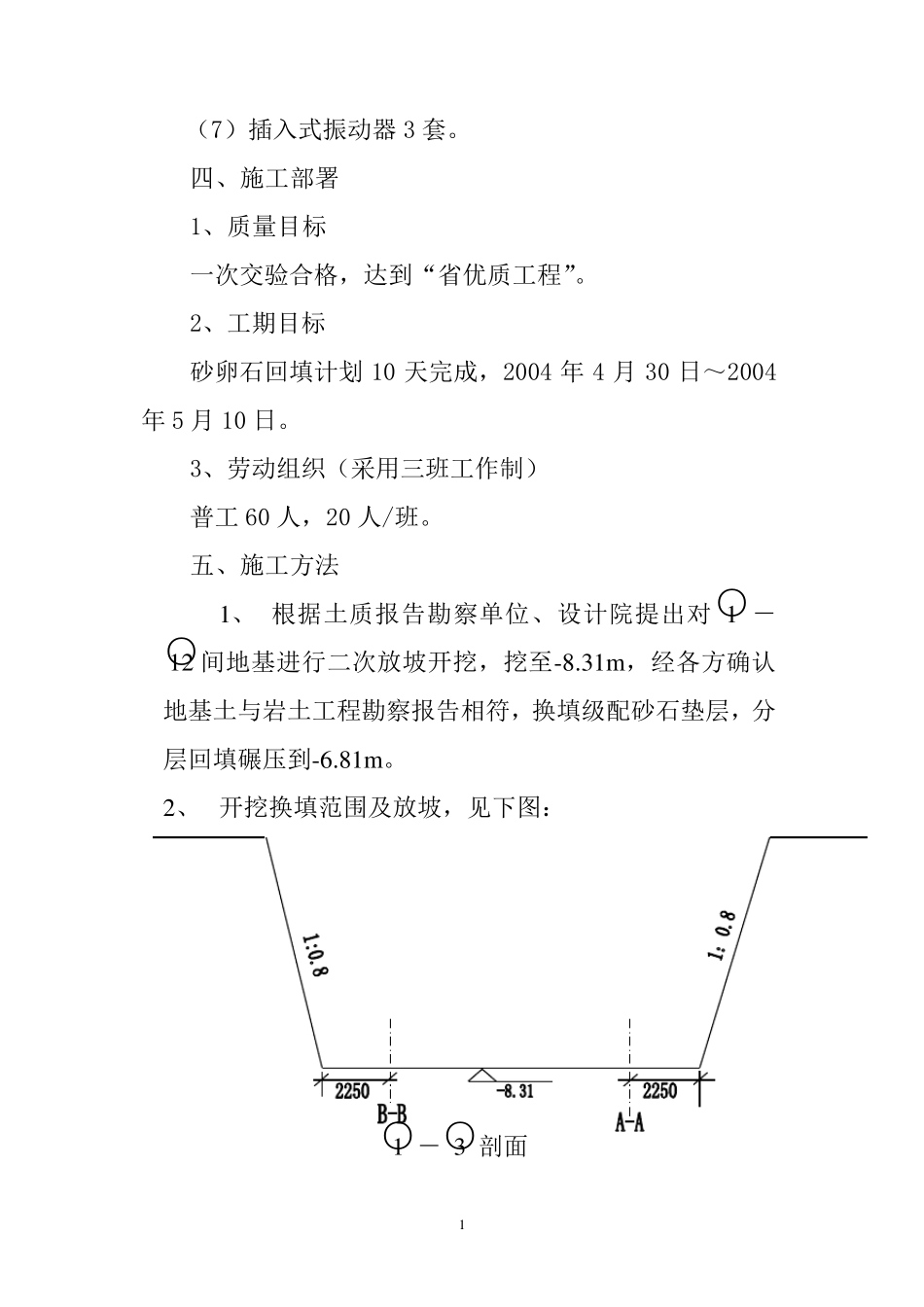

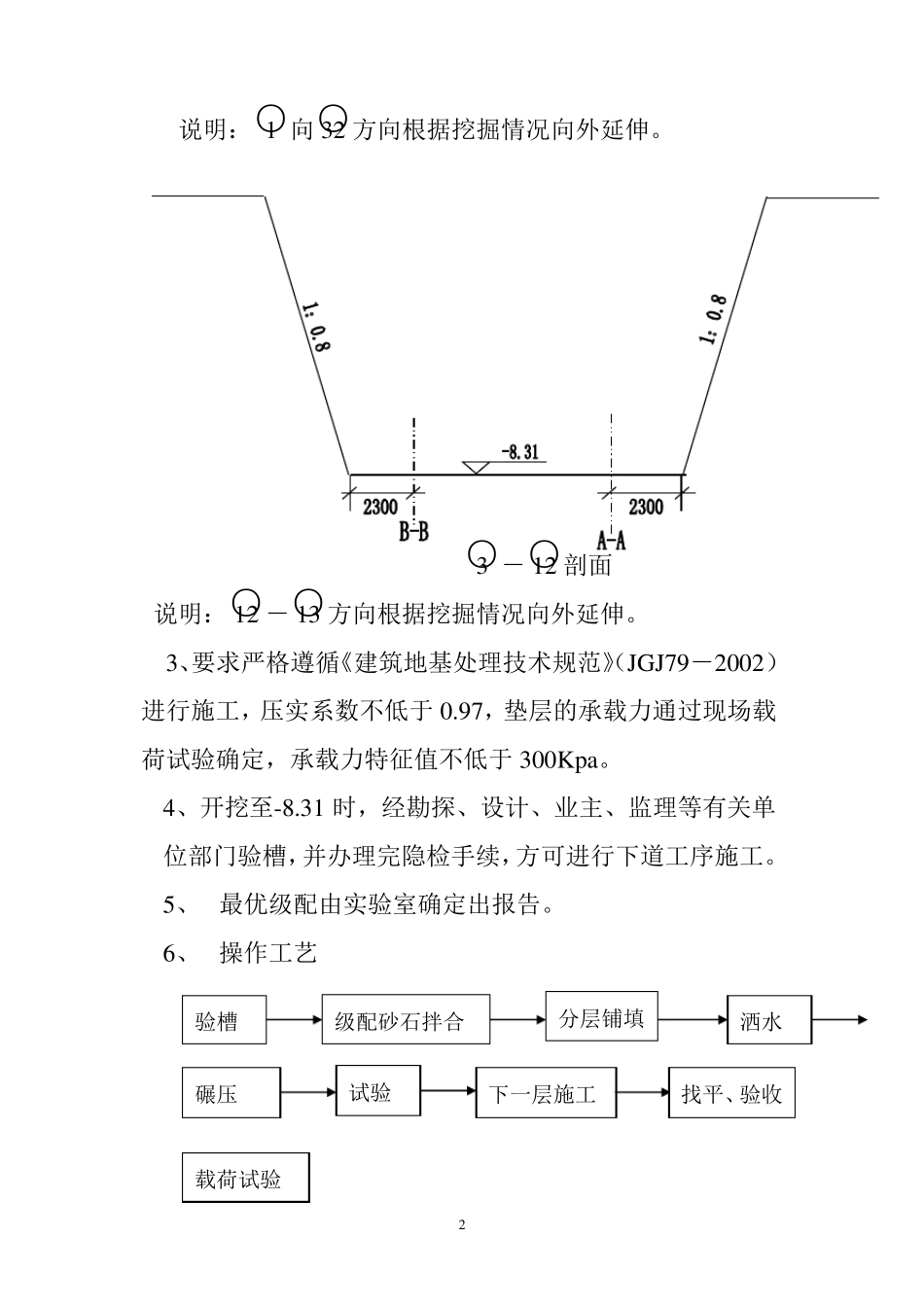

0 砂卵石回填施工方案 一、 工程概况 二、 施工依据 在工程施工验槽过程中,发现有局部软弱层,清华大学设计研究院“洛阳体育馆设计组”电传“洛阳体育馆局部软弱地基处理意见”,进行换填处理。 三、施工准备 1、材料准备 (1)砂:质地坚硬的中砂,含泥量≤5%,有机物含量≤3%。 (2)石:卵石,粒径小于 50 ㎜,含泥量≤5%,有机物含量≤3%。 (3)砂卵石中不得含有草根、树叶、塑料袋等有机杂物及垃圾。 2、机具准备 (1)推土机 2 台; (2)14~18T 振动压路机 1 台; (3)水准仪、经纬仪各 1 台; (4)手推车若干辆; (5)蛙式打夯机 4 台; (6)自卸汽车 10 辆。 1 (7)插入式振动器3 套。 四、施工部署 1、质量目标 一次交验合格,达到“省优质工程”。 2、工期目标 砂卵石回填计划 10 天完成,2004 年 4 月 30 日~2004年 5 月 10 日。 3、劳动组织(采用三班工作制) 普工60 人,20 人/班。 五、施工方法 1、 根据土质报告勘察单位、设计院提出对○1 -○12 间地基进行二次放坡开挖,挖至-8.31m ,经各方确认地基土与岩土工程勘察报告相符,换填级配砂石垫层,分层回填碾压到-6.81m 。 2、 开挖换填范围及放坡,见下图: ○1 -○3 剖面 2 说明:○1 向○32 方向根据挖掘情况向外延伸。 ○3 -○12 剖面 说明:○12 -○13 方向根据挖掘情况向外延伸。 3、要求严格遵循《建筑地基处理技术规范》(JGJ79-2002)进行施工,压实系数不低于 0.97,垫层的承载力通过现场载荷试验确定,承载力特征值不低于 300Kpa。 4、开挖至-8.31 时,经勘探、设计、业主、监理等有关单位部门验槽,并办理完隐检手续,方可进行下道工序施工。 5、 最优级配由实验室确定出报告。 6、 操作工艺 验槽 级配砂石拌合 分层铺填 洒水 碾压 试验 下一层施工 找平、验收 载荷试验 3 ○1 级配砂石根据岩土报告,建议砂石中石子采用卵石,含量占总重的 70%,卵石最大粒径小于 50mm,砂石含泥量小于 3%,粒径小于 2mm 的部分不应超过总重的45%,应级配良好,不含植物残体、垃圾等杂质。 ○2 垫层施工宜采用振动压路机(14-18T),分层铺填厚度,每层压实遍数等宜通过试验确定。一般垫层的分层铺填厚度可取 200~300mm。 ○3 基坑开挖时,应避免底层受扰动,可保留 200mm厚的土层暂不挖去,待铺填垫层再挖到设计标高。 ○4 采用洒水法施工垫层,铺...
