砂石材料试验检测

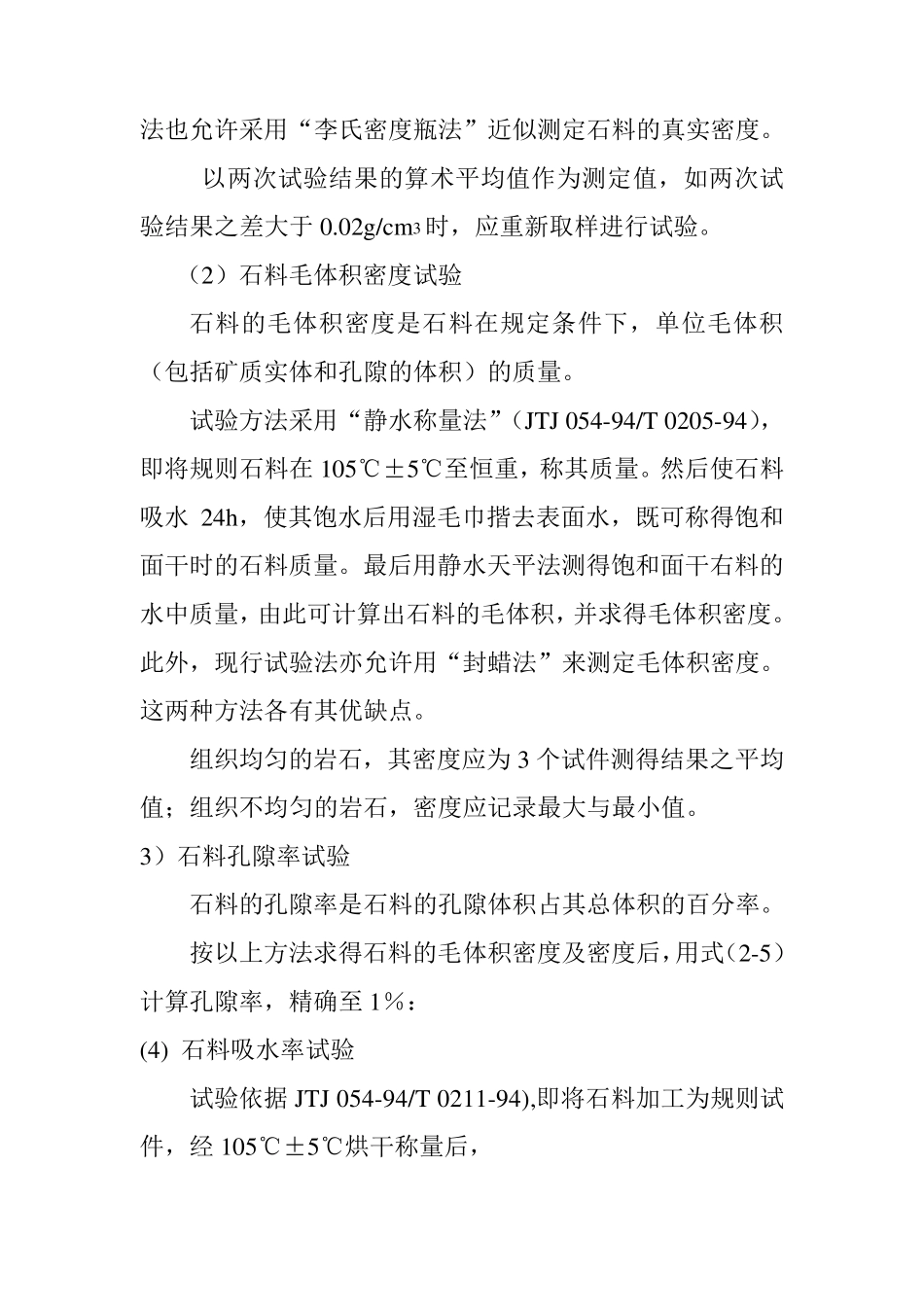

第一节 砂石材料试验检测 砂石材料是桥涵工程建筑中用量最大的一种建筑材料，它可以直接（或经过加工）用在桥涵的垮工结构中，也可以加工成各种尺寸的集料作为水泥混凝上的粗集料。 砂石材料包括天然的或经人工轧制的石料、集料和砂。用于桥涵结构中的砂石材料都应具备一定的技术性质，以适应不同结构的技术要求。 一、石料 桥涵工程使用的石料制品有片石、块石、粗料石和拱石等，主要用于砌体工程，如桥涵拱圈、墩台、基础、锥坡等。桥涵结构物所用石料＝般有两方面的要求： 1．石料制品的物理力学性质 石料应符合设计规定的类别和标号，石质应均匀、不易分化和无裂缝。石料力学性质需测定时，用切石机或取芯机制取边长为 50m m ±0.5m m 的立方体，或直径与高均为 50m m± 0.5m m的圆柱体试件进行单轴抗压强度试验确定。在某些气侯条件下，还必须测定抗冻性和坚固性指标。 2．石料制品规格和几何尺寸要求 （1）片石：一般为爆破法开采的石块，其厚度不应小于15cm （卵形和薄片者不得使用）；用于镶面的片石，表面应比较平整、尺寸较大者应稍作凿整。 （2）块石：形状大致方正，上下面大致平整，厚度在20~30cm，宽度一般为厚度的1.0~1.5 倍，长度约为厚度的1.5~3.0 倍。 （3）粗料石：外形大致方正，成六面体，厚度为20~30cm，宽度为厚度的1.0~1.5 倍，长为厚度的2.5~4.0 倍，其表面凹陷深度不大于2cm。 (4)拱石：按设计要求采用粗料石或块石，主要用于石拱桥的拱圈砌筑。 3．石料物理性质试验方法 石料的物理、力学性质试验应依据我国现行《公路工程石料试验规程》（JTJ054-94），常规试验检测包括以下几个方面： (1)石料真实密度试验 石料的真实密度（简称密度）是石料在规定条件（105℃±5℃烘干至恒重，温度20℃）下，单位真实体积（不含孔隙的矿质实体的体积）的质量。 “试验常用方法为“李氏比重瓶法”（见 JTJ 054－94／T 0204-94），即将石料样品粉碎磨细后，在105℃±5℃条件下烘至恒重，称其质量；然后在密度瓶中加水经沸煮后，使水充分进入闭口孔隙中，通过“置换法”测定其真实体积。已知真实体积和质量即可按式（2-1）求得真实密度。现行试验法也允许采用“李氏密度瓶法”近似测定石料的真实密度。 以两次试验结果的算术平均值作为测定值，如两次试验结果之差大于0.02g/cm 3 时，应重新取样进行试验。 （2）石料毛体积密度试验 石料的毛体积密度是石料在规定条件下，单位毛体积（包括矿质实...
