砌筑工程教案

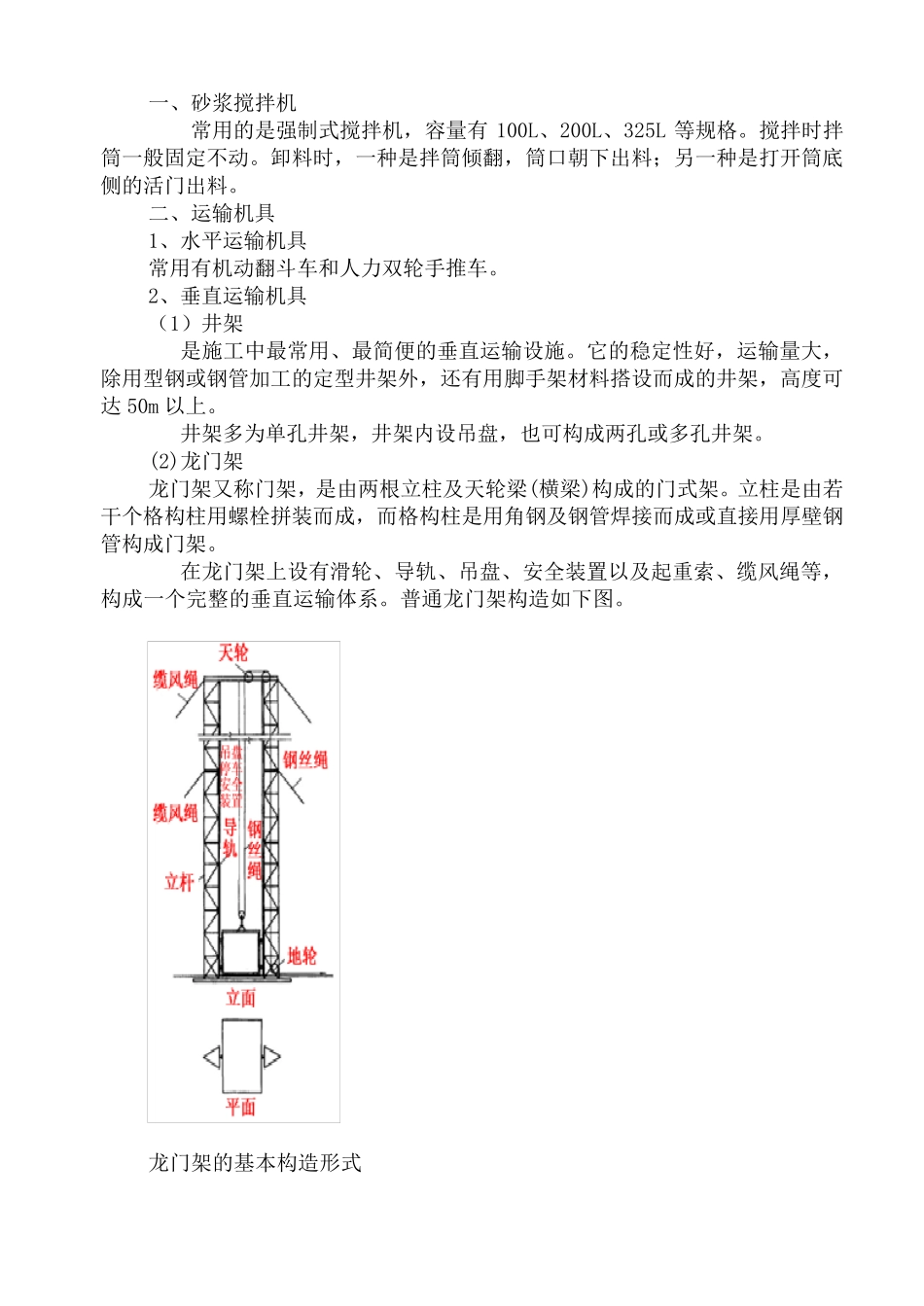

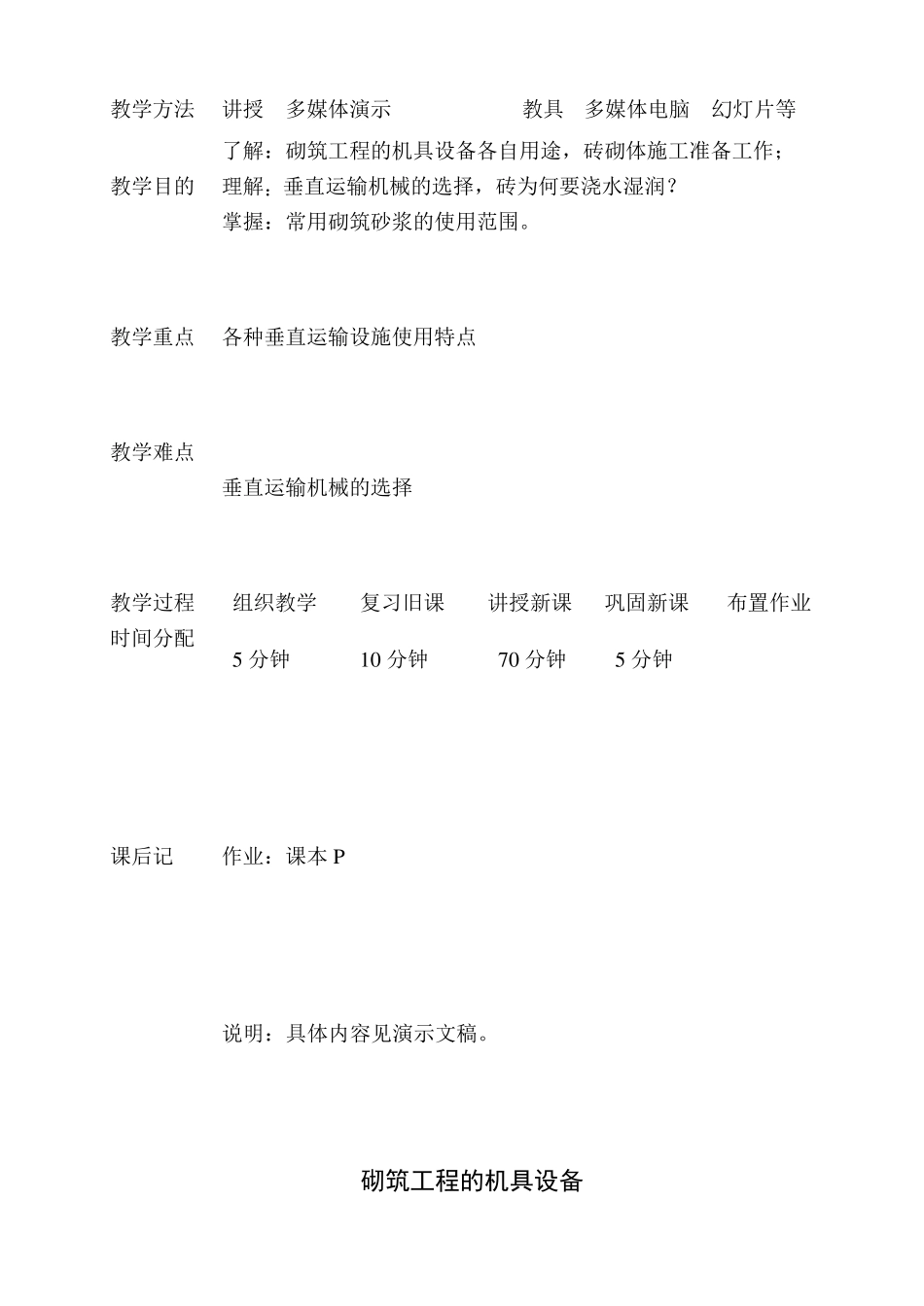

遵义市播州区中等职业学校——建装教研组 《砌筑工程》 教 案 授课教师： * * 课 题 砌筑工程的机具设备 、砖砌体施工 1 课次 一 教学方法 讲授 多媒体演示 教具 多媒体电脑 幻灯片等 教学目的 了解：砌筑工程的机具设备各自用途，砖砌体施工准备工作； 理解：垂直运输机械的选择，砖为何要浇水湿润？ 掌握：常用砌筑砂浆的使用范围。 教学重点 各种垂直运输设施使用特点 教学难点 垂直运输机械的选择 教学过程 时间分配 组织教学 复习旧课 讲授新课 巩固新课 布置作业 5 分钟 10 分钟 70 分钟 5 分钟 课后记 作业：课本 P 说明：具体内容见演示文稿。 砌筑工程的机具设备 一、砂浆搅拌机 常用的是强制式搅拌机，容量有 100L、200L、325L 等规格。搅拌时拌筒一般固定不动。卸料时，一种是拌筒倾翻，筒口朝下出料；另一种是打开筒底侧的活门出料。 二、运输机具 1、水平运输机具 常用有机动翻斗车和人力双轮手推车。 2、垂直运输机具 （1）井架 是施工中最常用、最简便的垂直运输设施。它的稳定性好，运输量大，除用型钢或钢管加工的定型井架外，还有用脚手架材料搭设而成的井架，高度可达 50m 以上。 井架多为单孔井架，井架内设吊盘，也可构成两孔或多孔井架。 (2)龙门架 龙门架又称门架，是由两根立柱及天轮梁(横梁)构成的门式架。立柱是由若干个格构柱用螺栓拼装而成，而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。 在龙门架上设有滑轮、导轨、吊盘、安全装置以及起重索、缆风绳等，构成一个完整的垂直运输体系。普通龙门架构造如下图。 龙门架的基本构造形式 在门架顶角要设四根直径不小于12mm 的缆风绳。 （3）卷扬机 卷扬机是一种牵引机械，有快慢速两种，快速卷扬机又分单筒和双筒两种。 砖砌体施工1 一、施工准备工作 1、砌筑砂浆 (1)砂浆的种类 砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆。 水泥砂浆和混合砂浆可用于砌筑潮湿环境和强度要求较高的砌体，但对于湿土中的基础一般采用水泥砂浆。石灰砂浆宜用于砌筑干燥环境中以及强度要求不高的砌体，不宜用于潮湿环境的砌体及基础。 （2）砂浆强度 M20、M15 、 M10 、 M7.5 、 M5 、M2.5 六个等级。 （3）组成砂浆各材料应合格 砌筑砂浆使用的水泥品种及标号，应根据砌体部位和所处环境来选择，不过期，不混用，进场使用前应分批对其强度、安定性进行复验，；应用过筛洁净的中砂；采用...
