砼模板支撑工程细则

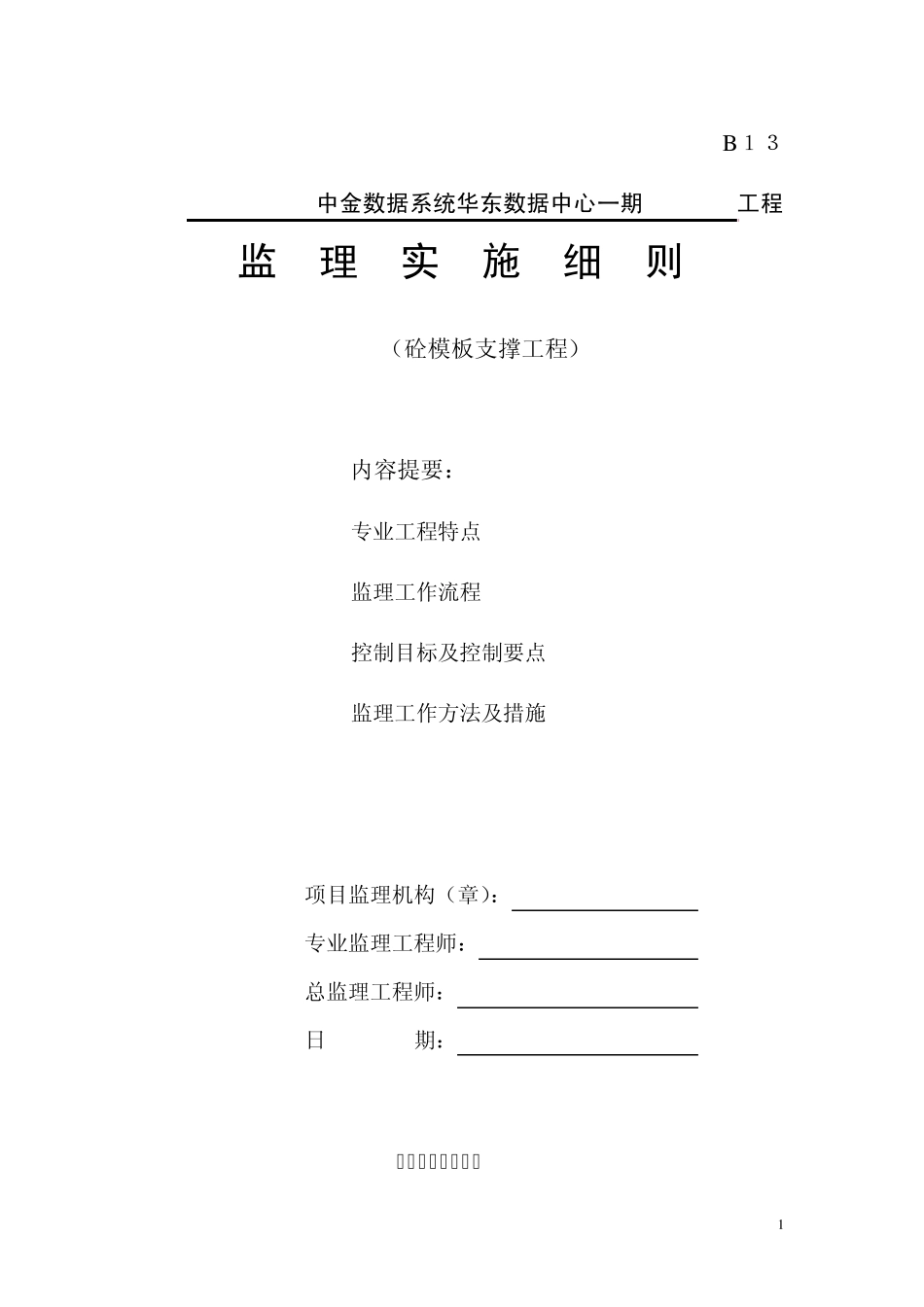

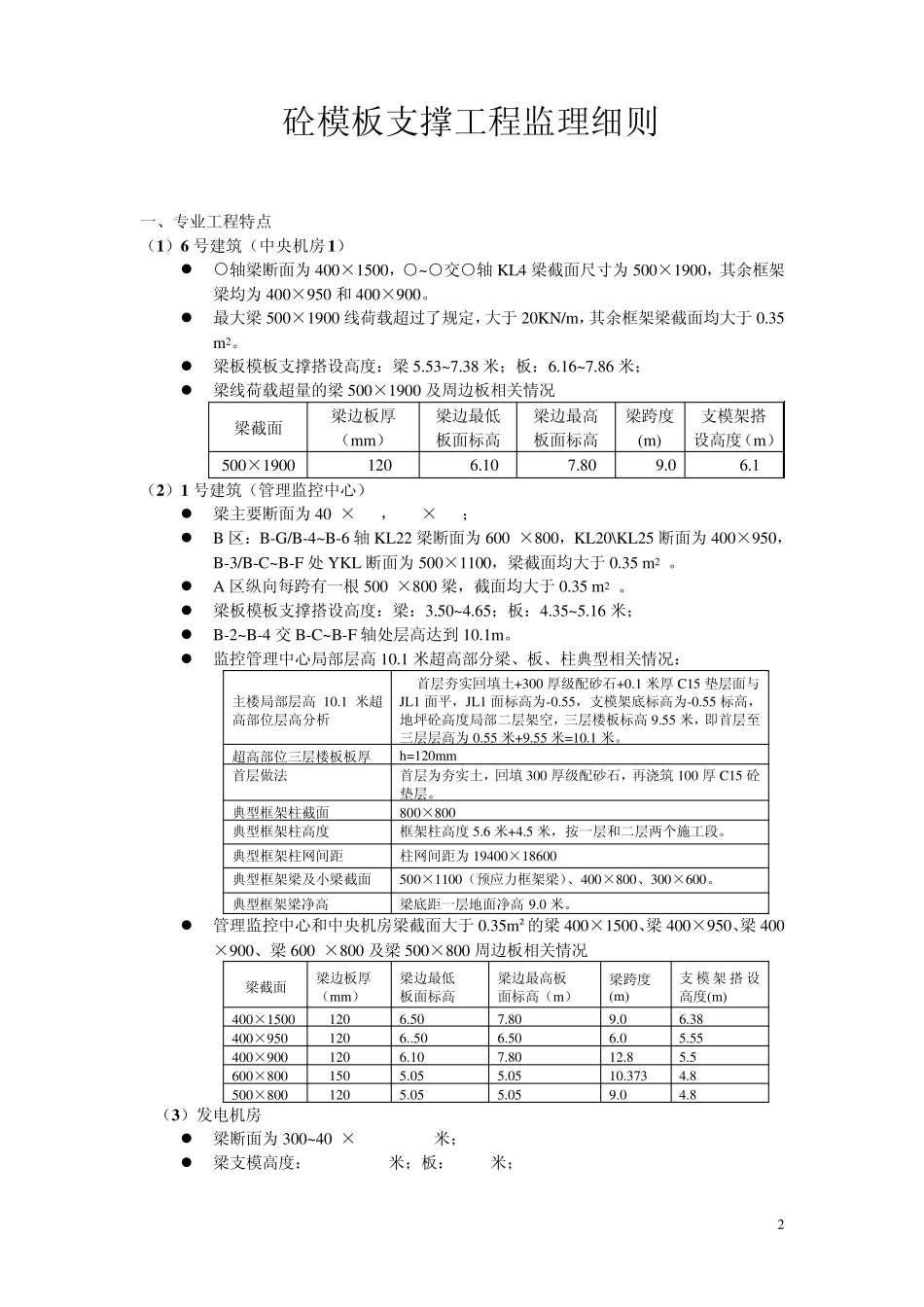

1 B １３ 中金数据系统华东数据中心一期 工程 监理实施细则 （砼模板支撑工程） 内容提要： 专业工程特点 监理工作流程 控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制 2 砼模板支撑工程监理细则 一、专业工程特点 （1 ）6 号建筑（中央机房1 ）  ○A轴梁断面为400×1500，○8~○9交○A轴KL4 梁截面尺寸为500×1900，其余框架梁均为400×950 和 400×900。  最大梁500×1900 线荷载超过了规定，大于 20KN/m，其余框架梁截面均大于 0.35 m2。  梁板模板支撑搭设高度：梁5.53~7.38 米；板：6.16~7.86 米；  梁线荷载超量的梁500×1900 及周边板相关情况 梁截面 梁边板厚 （mm） 梁边最低 板面标高 梁边最高 板面标高 梁跨度 (m) 支模架搭 设高度（m） 500×1900 120 6.10 7.80 9.0 6.1 （2 ）1 号建筑（管理监控中心）  梁主要断面为400×900，400×800；  B 区：B-G/B-4~B-6 轴KL22 梁断面为600 ×800，KL20\KL25 断面为400×950，B-3/B-C~B-F 处 YKL 断面为500×1100，梁截面均大于 0.35 m2 。  A 区纵向每跨有一根 500 ×800 梁，截面均大于 0.35 m2 。  梁板模板支撑搭设高度：梁：3.50~4.65；板：4.35~5.16 米；  B-2~B-4 交 B-C~B-F 轴处层高达到 10.1m。  监控管理中心局部层高 10.1 米超高部分梁、板、柱典型相关情况： 主楼局部层高 10.1 米超高部位层高分析 首层夯实回填土+300 厚级配砂石+0.1 米厚 C15 垫层面与JL1 面平，JL1 面标高为-0.55，支模架底标高为-0.55 标高，地坪砼高度局部二层架空，三层楼板标高 9.55 米，即首层至三层层高为0.55 米+9.55 米=10.1 米。 超高部位三层楼板板厚 h=120mm 首层做法 首层为夯实土，回填 300 厚级配砂石，再浇筑100 厚 C15 砼垫层。 典型框架柱截面 800×800 典型框架柱高度 框架柱高度 5.6 米+4.5 米，按一层和二层两个施工段。 典型框架柱网间距 柱网间距为19400×18600 典型框架梁及小梁截面 500×1100（预应力框架梁）、400×800、300×600。 典型框架梁净高 梁底距一层地面净高 9.0 米。  管理监控中心和中央机房梁截面大于 0.35m²的梁400×1500、梁400×950、梁400×900、梁600 ×800 及梁500×800 周边板相关情况 梁截面 梁边板厚...
