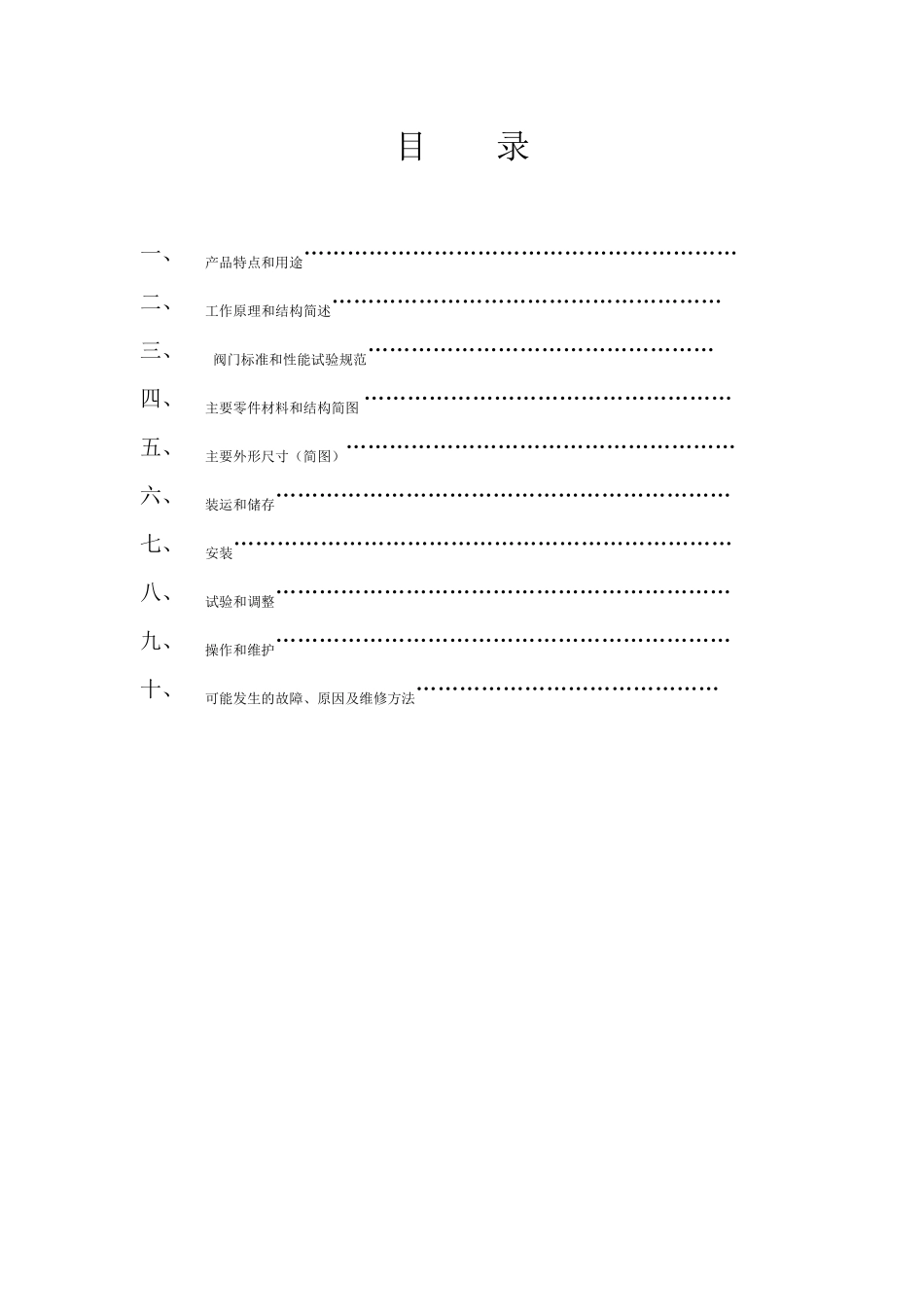

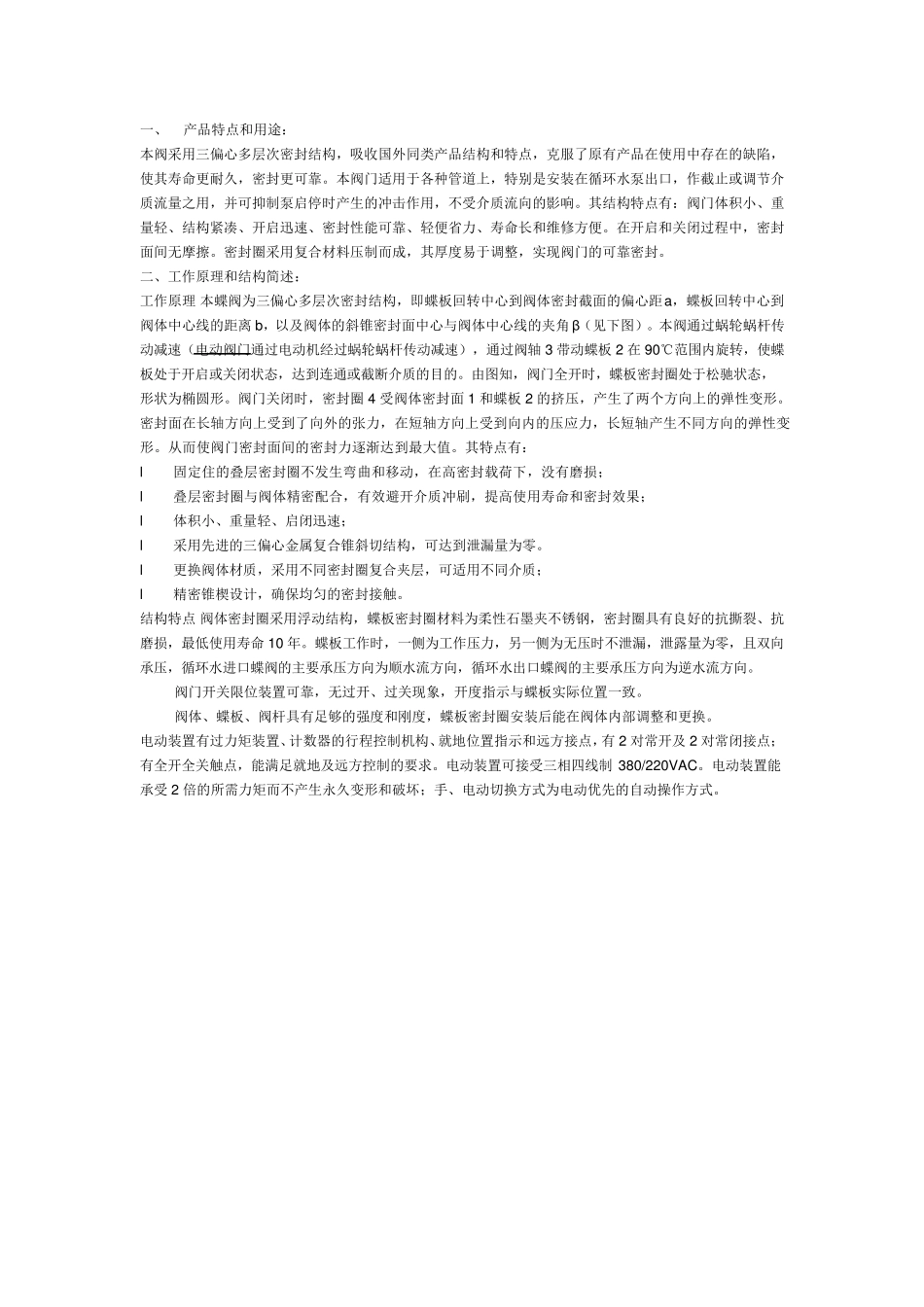

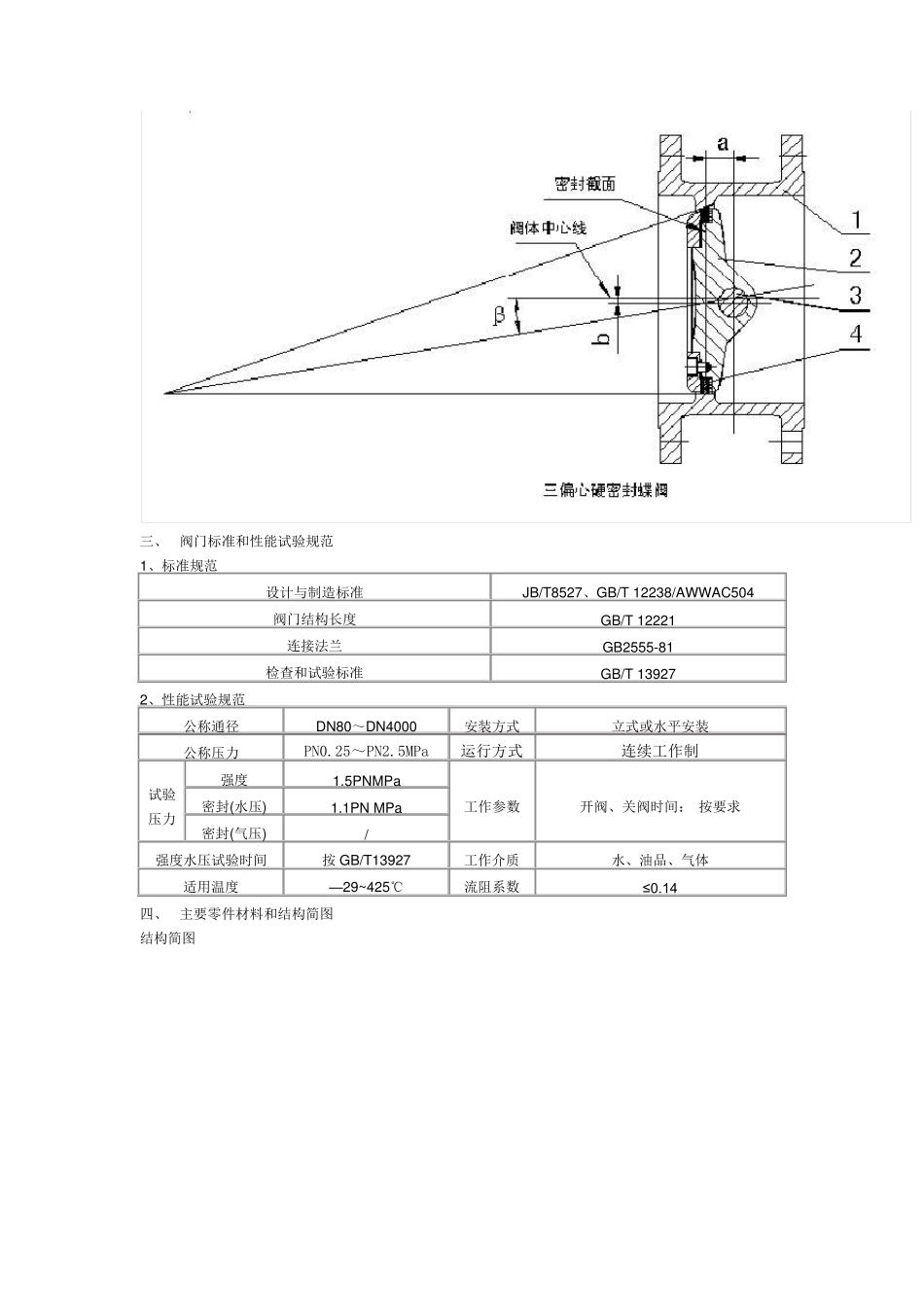

目 录 一、 产品特点和用途…………………………………………………… 二、 工作原理和结构简述……………………………………………… 三、 阀门标准和性能试验规范………………………………………… 四、 主要零件材料和结构简图 …………………………………………… 五、 主要外形尺寸(简图)……………………………………………… 六、 装运和储存……………………………………………………… 七、 安装…………………………………………………………… 八、 试验和调整……………………………………………………… 九、 操作和维护……………………………………………………… 十、 可能发生的故障、原因及维修方法…………………………………… 一、 产品特点和用途: 本阀采用三偏心多层次密封结构,吸收国外同类产品结构和特点,克服了原有产品在使用中存在的缺陷,使其寿命更耐久,密封更可靠。本阀门适用于各种管道上,特别是安装在循环水泵出口,作截止或调节介质流量之用,并可抑制泵启停时产生的冲击作用,不受介质流向的影响。其结构特点有:阀门体积小、重量轻、结构紧凑、开启迅速、密封性能可靠、轻便省力、寿命长和维修方便。在开启和关闭过程中,密封面间无摩擦。密封圈采用复合材料压制而成,其厚度易于调整,实现阀门的可靠密封。 二、工作原理和结构简述: 工作原理 本蝶阀为三偏心多层次密封结构,即蝶板回转中心到阀体密封截面的偏心距a,蝶板回转中心到阀体中心线的距离b,以及阀体的斜锥密封面中心与阀体中心线的夹角β(见下图)。本阀通过蜗轮蜗杆传动减速(电动阀门通过电动机经过蜗轮蜗杆传动减速),通过阀轴3 带动蝶板2 在 90℃范围内旋转,使蝶板处于开启或关闭状态,达到连通或截断介质的目的。由图知,阀门全开时,蝶板密封圈处于松驰状态,形状为椭圆形。阀门关闭时,密封圈 4 受阀体密封面 1 和蝶板2 的挤压,产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形。从而使阀门密封面间的密封力逐渐达到最大值。其特点有: l 固定住的叠层密封圈不发生弯曲和移动,在高密封载荷下,没有磨损; l 叠层密封圈与阀体精密配合,有效避开介质冲刷,提高使用寿命和密封效果; l 体积小、重量轻、启闭迅速; l 采用先进的三偏心金属复合锥斜切结构,可达到泄漏量为零。 l 更换阀体材质,采...
