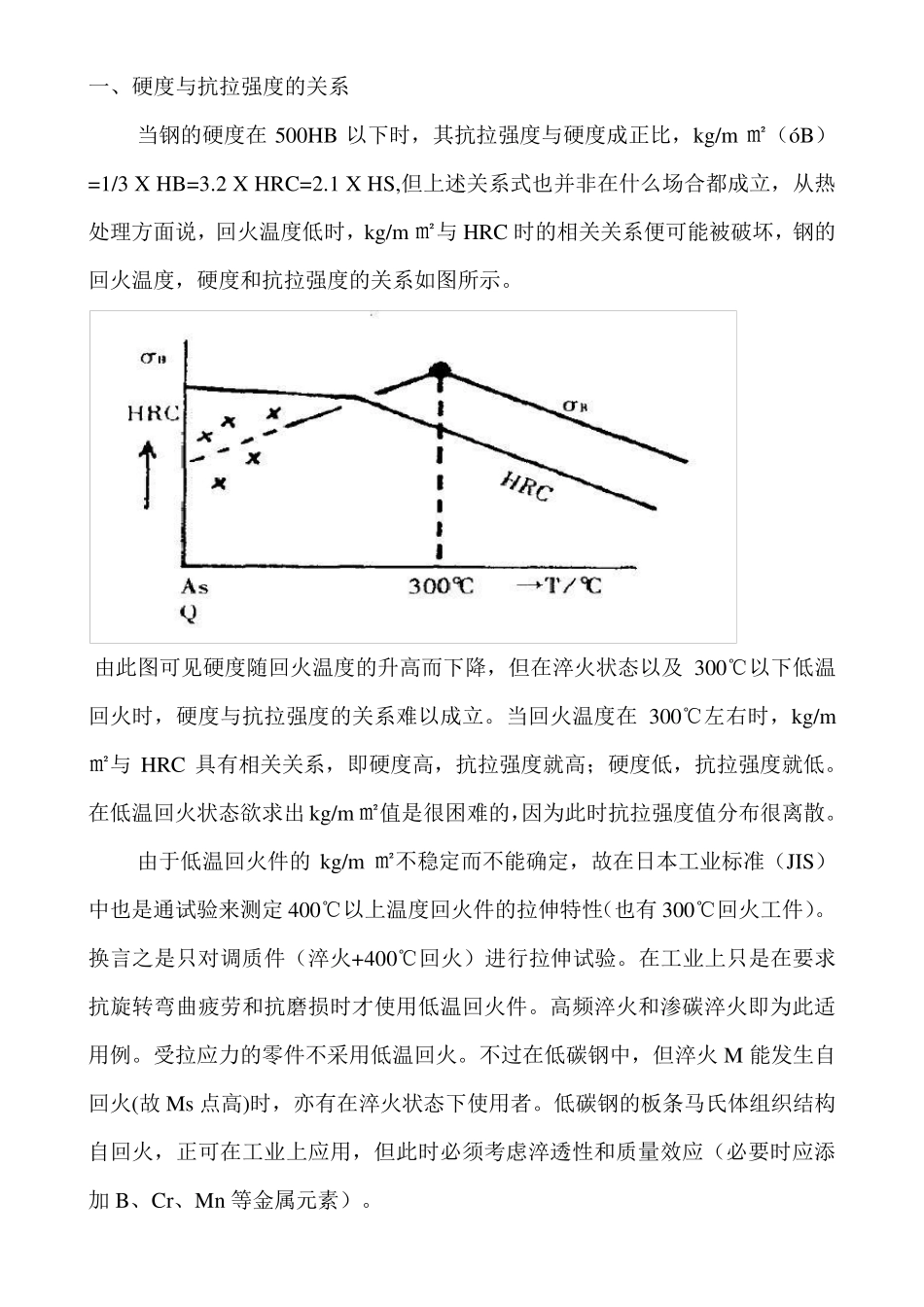

一、硬度与抗拉强度的关系 当钢的硬度在500HB 以下时，其抗拉强度与硬度成正比，kg/m ㎡（óB）=1/3 X HB=3
2 X HRC=2
1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m ㎡与HRC 时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立
当回火温度在300℃左右时，kg/m㎡与HRC 具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低
在低温回火状态欲求出 kg/m ㎡值是很困难的，因为此时抗拉强度值分布很离散
由于低温回火件的kg/m ㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定 400℃以上温度回火件的拉伸特性（也有 300℃回火工件）
换言之是只对调质件（淬火+400℃回火）进行拉伸试验
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件
高频淬火和渗碳淬火即为此适用例
受拉应力的零件不采用低温回火
不过在低碳钢中，但淬火M 能发生自回火(故 Ms 点高)时，亦有在淬火状态下使用者
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加 B、Cr、Mn 等金属元素）

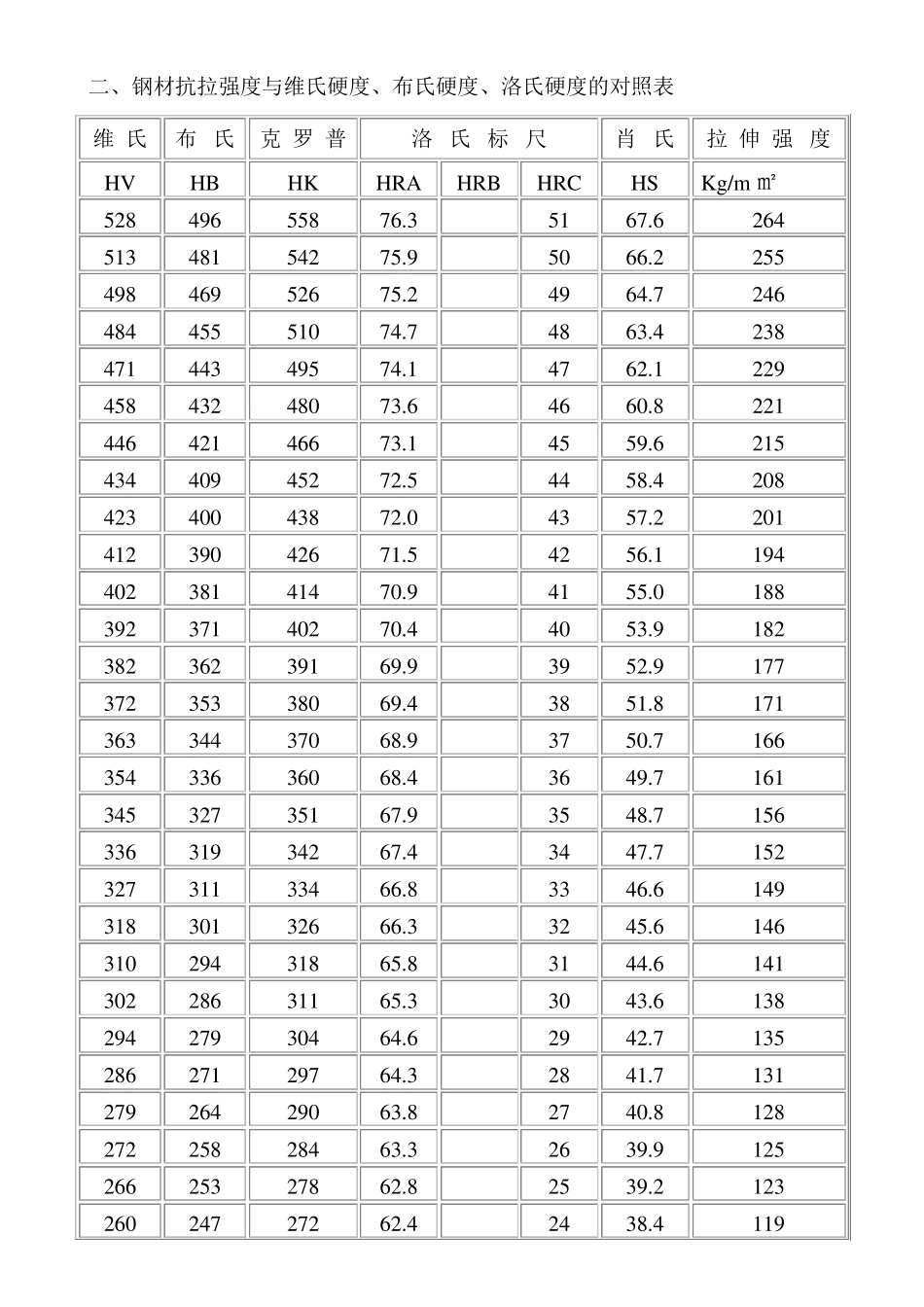

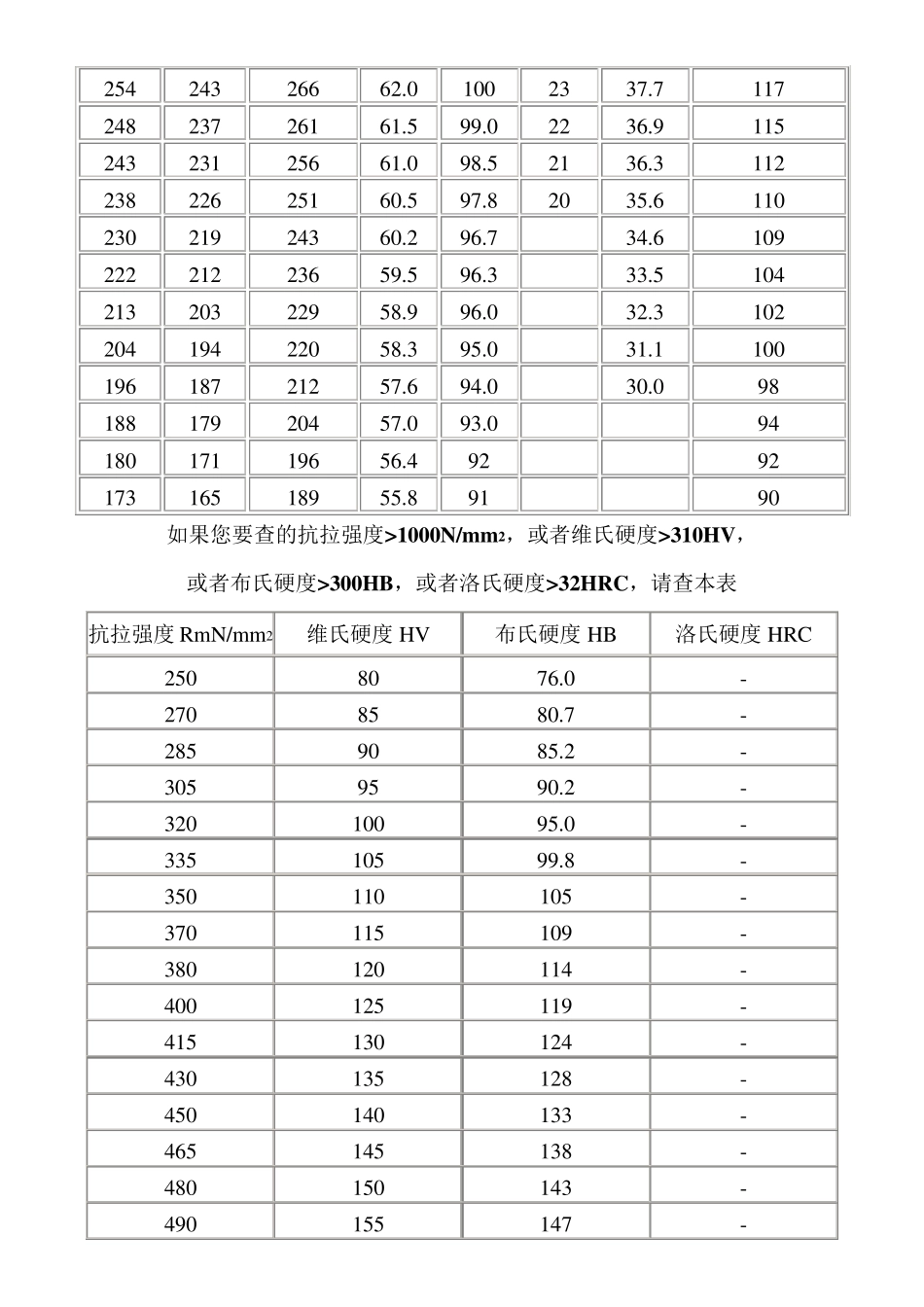

二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表 维 氏 布 氏 克 罗 普 洛 氏 标 尺 肖 氏 拉 伸 强 度 HV HB HK HRA HRB HRC HS Kg/m ㎡ 528 496 558 76
3 51 67
6 264 513 481 542 75
9 50 66
2 255 498 469 526 75
2 49 64
7 246 484 455 510 74
7 48 63
4 238 471 443 495
