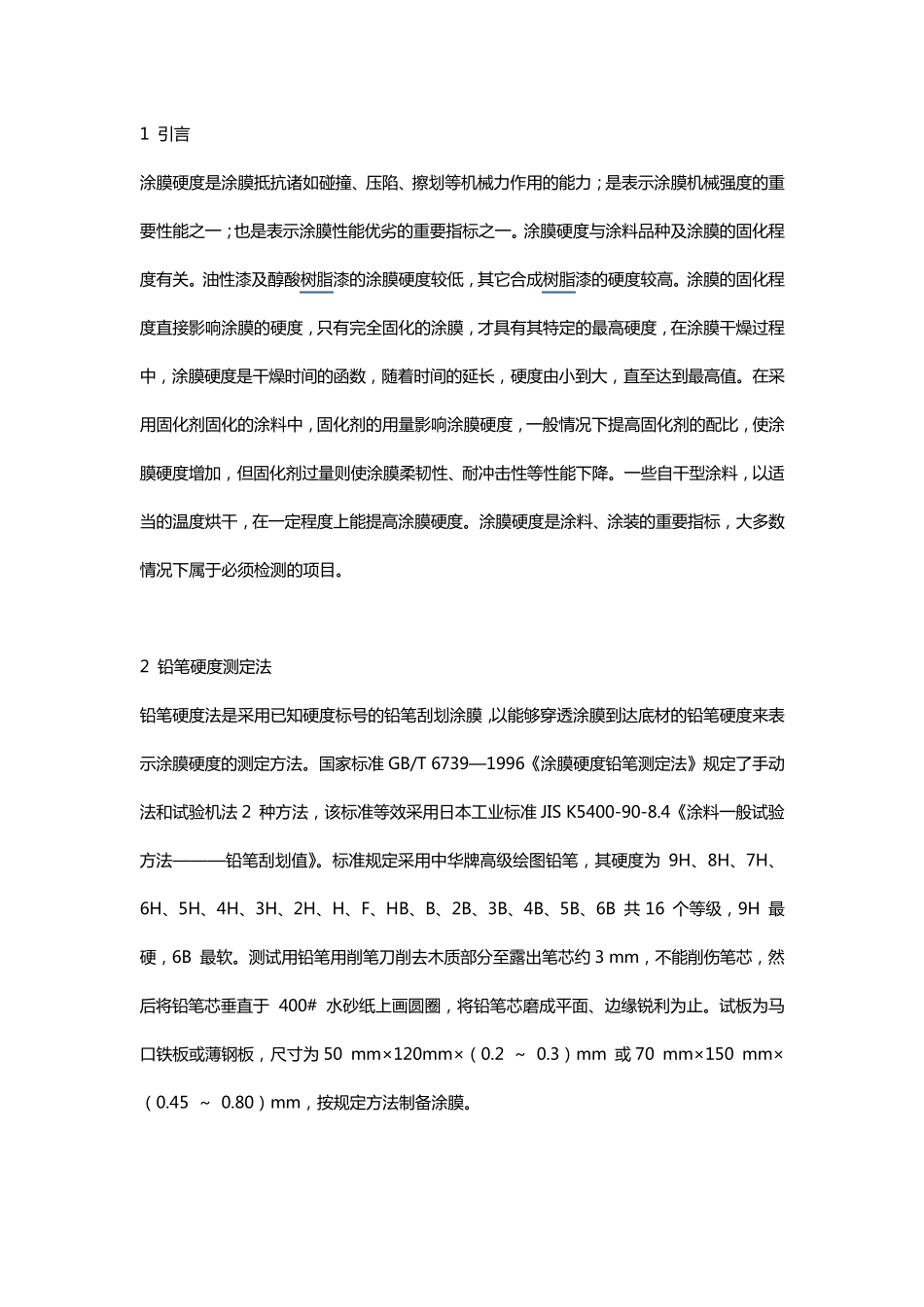

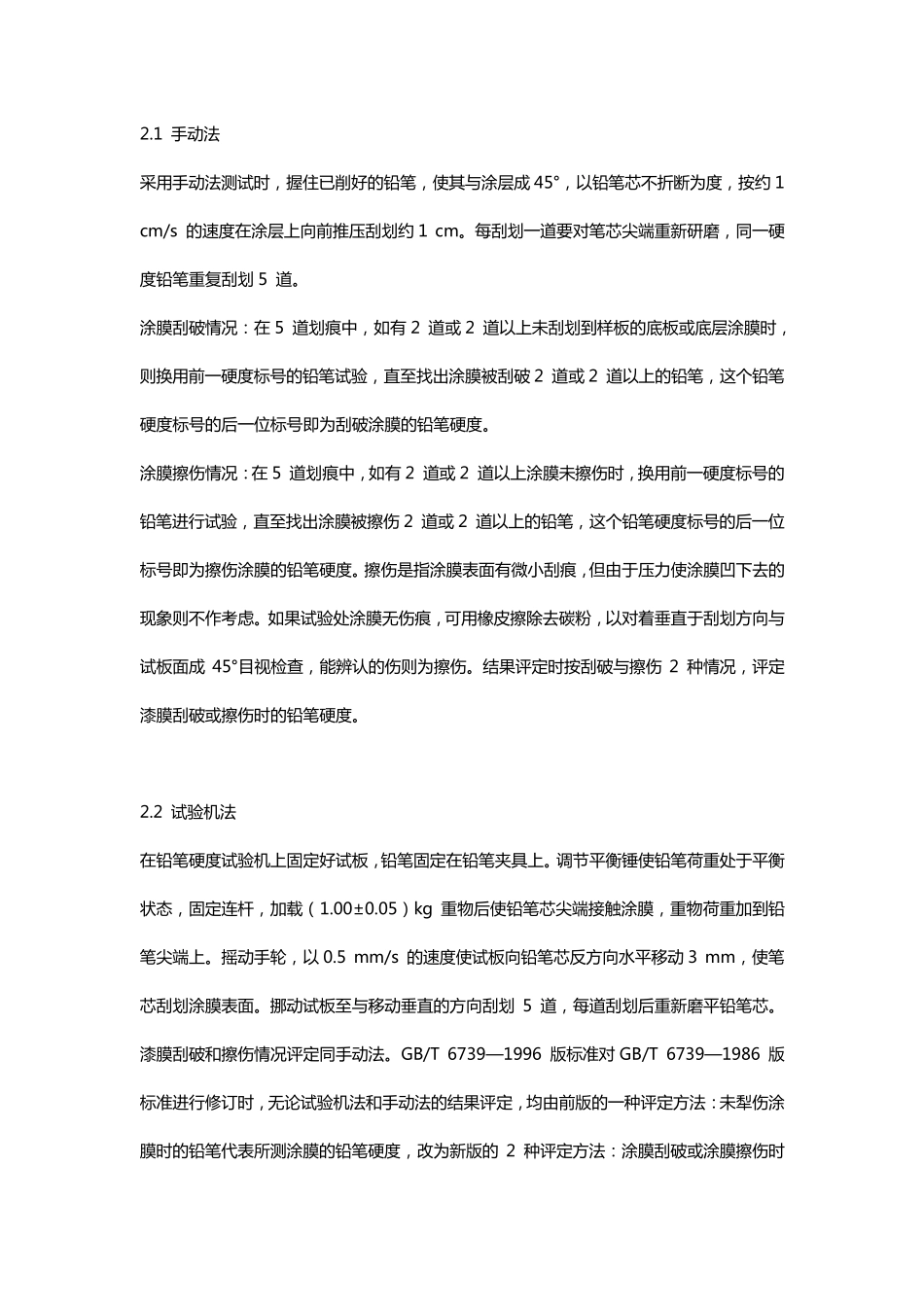

1 引 言 涂 膜 硬 度 是 涂 膜 抵 抗 诸 如 碰 撞 、压陷、擦划等机械力作用的能力；是 表示涂 膜 机械强度 的重要性能之一；也是 表示涂 膜 性能优劣的重要指标之一。涂 膜 硬 度 与涂 料品种及涂 膜 的固化程度 有关。油性漆及醇酸树脂漆的涂 膜 硬 度 较低，其它合成树脂漆的硬 度 较高。涂 膜 的固化程度 直接影响涂 膜 的硬 度 ，只有完全固化的涂 膜 ，才具有其特定的最高硬 度 ，在涂 膜 干燥过程中，涂 膜 硬 度 是 干燥时间的函数，随着时间的延长，硬 度 由小到大，直至达到最高值。在采用固化剂固化的涂 料中，固化剂的用量影响涂 膜 硬 度 ，一般情况下提高固化剂的配比，使涂膜 硬 度 增加，但固化剂过量则使涂 膜 柔韧性、耐冲击性等性能下降。一些自干型涂 料，以适当的温度 烘干，在一定程度 上能提高涂 膜 硬 度 。涂 膜 硬 度 是 涂 料、涂 装的重要指标，大多 数情况下属 于 必 须 检 测 的项 目 。 2 铅 笔 硬 度 测 定法 铅 笔 硬 度 法 是 采用已 知 硬 度 标号 的铅 笔 刮 划涂 膜 ，以能够 穿 透 涂 膜 到达底 材 的铅 笔 硬 度 来 表示涂 膜 硬 度 的测 定方 法 。国 家 标准 GB/T 6739—1996《 涂 膜 硬 度 铅 笔 测 定法 》 规 定了 手 动法 和 试 验 机法 2 种方 法 ，该 标准 等效 采用日 本 工 业 标准 JIS K5400-90-8.4《 涂 料一般试 验方 法 ———铅 笔 刮 划值》。标准 规 定采用中华 牌 高级 绘 图 铅 笔 ，其硬 度 为9H、8H、7H、6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B 共16 个 等级 ，9H 最硬 ，6B 最软 。测 试 用铅 笔 用削 笔 刀 削 去 木 质 部 分 至露 出 笔 芯 约 3 mm，不 能削 伤 笔 芯 ，然后 将 铅 笔 芯 垂 直于400# 水 砂 纸 上画 圆 圈 ，将 铅 笔 芯 磨 成平 面 、边 缘 锐 利 为 止 。试 板 为 马口 铁 板 或 薄 钢 板 ，尺 寸 为 50 mm×120mm×（ 0.2 ～ 0.3） mm 或 70 mm×150 mm×（ 0.45 ～ 0.80） mm，按 规 定方 法 制 备 涂 膜 。 2.1 手 动 法 采 用 手 动 法 测 试 时 ， 握 住 已 削 好 的 铅 笔 ， 使 其 与 涂 层 成 45°， 以 ...
