碳纤维结构加固施工监理细则VIP专享

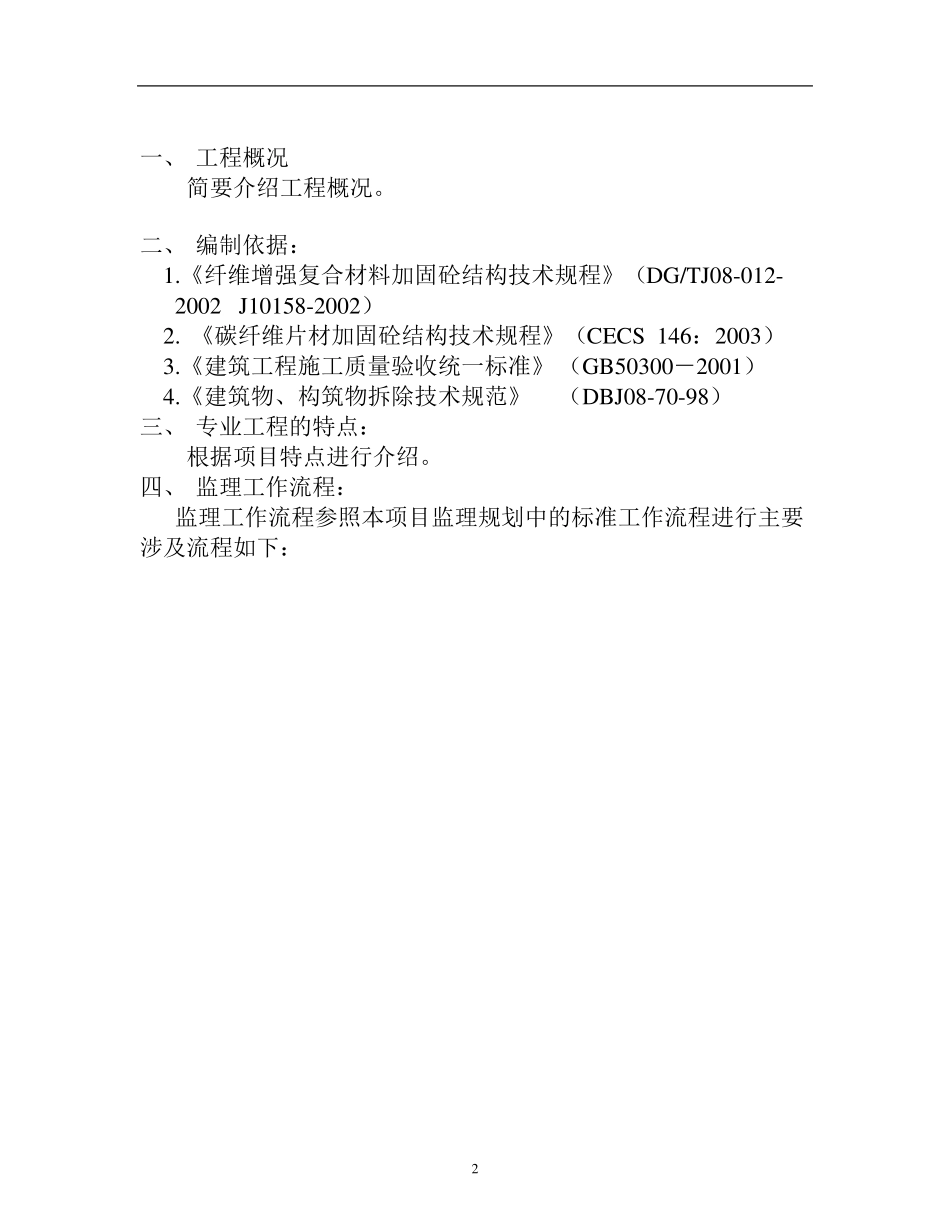

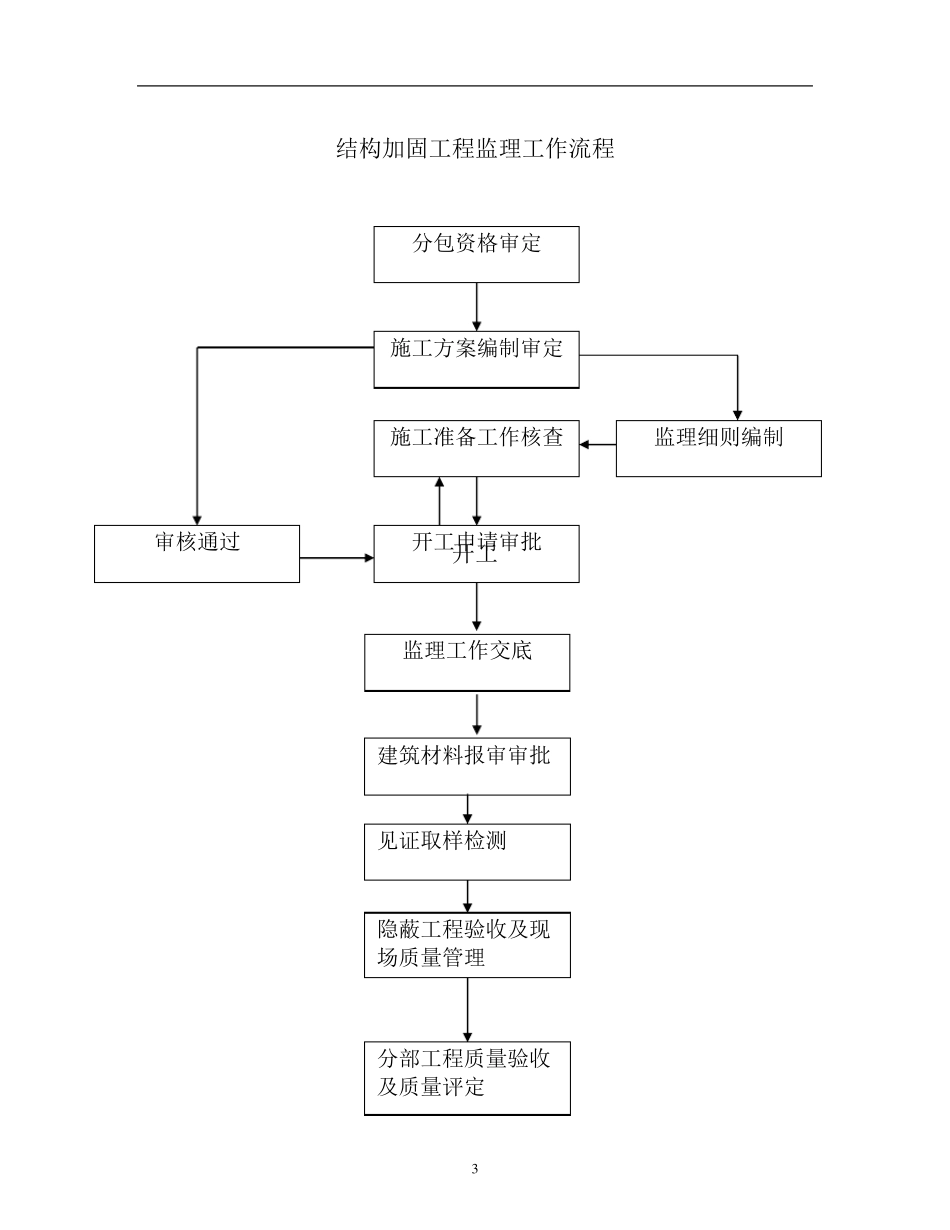

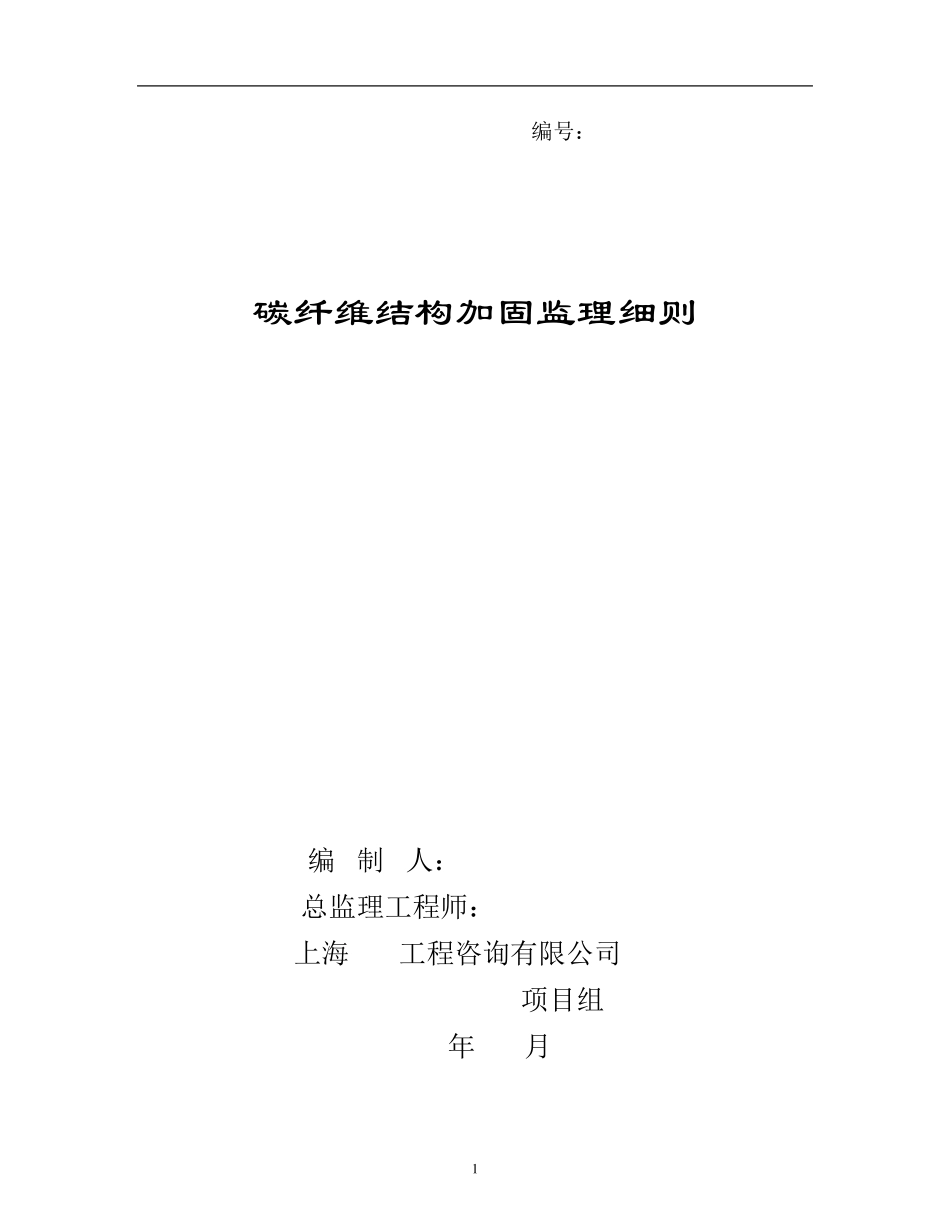

1 编号： 碳纤维结构加固监理细则 编 制 人： 总监理工程师： 上海 工程咨询有限公司 项目组 年 月 2 一、 工程概况 简要介绍工程概况。 二、 编制依据： 1.《纤维增强复合材料加固砼结构技术规程》（DG/TJ08-012-2002 J10158-2002） 2. 《碳纤维片材加固砼结构技术规程》（CECS 146：2003） 3.《建筑工程施工质量验收统一标准》 （GB50300－2001） 4.《建筑物、构筑物拆除技术规范》 （DBJ08-70-98） 三、 专业工程的特点： 根据项目特点进行介绍。 四、 监理工作流程： 监理工作流程参照本项目监理规划中的标准工作流程进行主要涉及流程如下： 3 结构加固工程监理工作流程 开工 分包资格审定 监理细则编制 见证取样检测 施工方案编制审定 施工准备工作核查 审核通过 开工申请审批 监理工作交底 建筑材料报审审批 隐蔽工程验收及现场质量管理 分部工程质量验收及质量评定 4 五、监理工作的控制要点及目标值： 1 . 设计施工图必须盖有出图章和审核章的有效图纸为准。 2 . 设计图纸应会审和设计交底，并有会议纪要。 3 . 施工组织设计的有关内容（包括测量定位、卸载方案）必须经监理审查同意，督促施工单位严格按施工组织设计的有关内容进行施工。 4 . 施工用碳纤维、底胶、找平胶、配套粘结剂、表面保护材料等应经业主、设计认可，监理核准，并经检验测试数据合格后方能使用。 5 . 碳纤维加固前必须进行轴线定位，由于原结构砼已经无标记，所有对所有楼层的管弄井位置准确定位、确保其垂直度。施工单位的测量数据报监理，监理复核。 6 . 钻孔和割孔应根据设计图纸，进行定位、划线。 7 . 加固部位应按照设计要求进行卸载（包括楼面找平层的拆除）。 8 . 如果施工需要设置支撑应经验算支撑系统需满足强度、刚度、稳定性的要求。立杆上下端部应铺设垫板，上下端顶紧面应减少空隙，应采用铁板垫实焊牢。 9 . 上层支撑的立柱与下层支撑的立柱应对准并铺设垫板。支撑下端可设置倒牛腿，用千斤顶适当预加应力。 1 0 . 多点支撑应采用水平拉杆和剪刀式斜拉连接，保持支撑系统的稳定性。 1 1 . 每敲出裸露的钢筋不准随意切割，按设计要求进行新老结合连接。 1 2 . 设计要求在切割前应将原楼面不需要的孔洞进行修补，监理将根据图纸，对尺寸（直径）小于 2 0 0 毫米和大于 2 0 0 毫米的孔洞进行控制 1 3 . 冬季施工，监理严格按照规范要求，在温度和...
